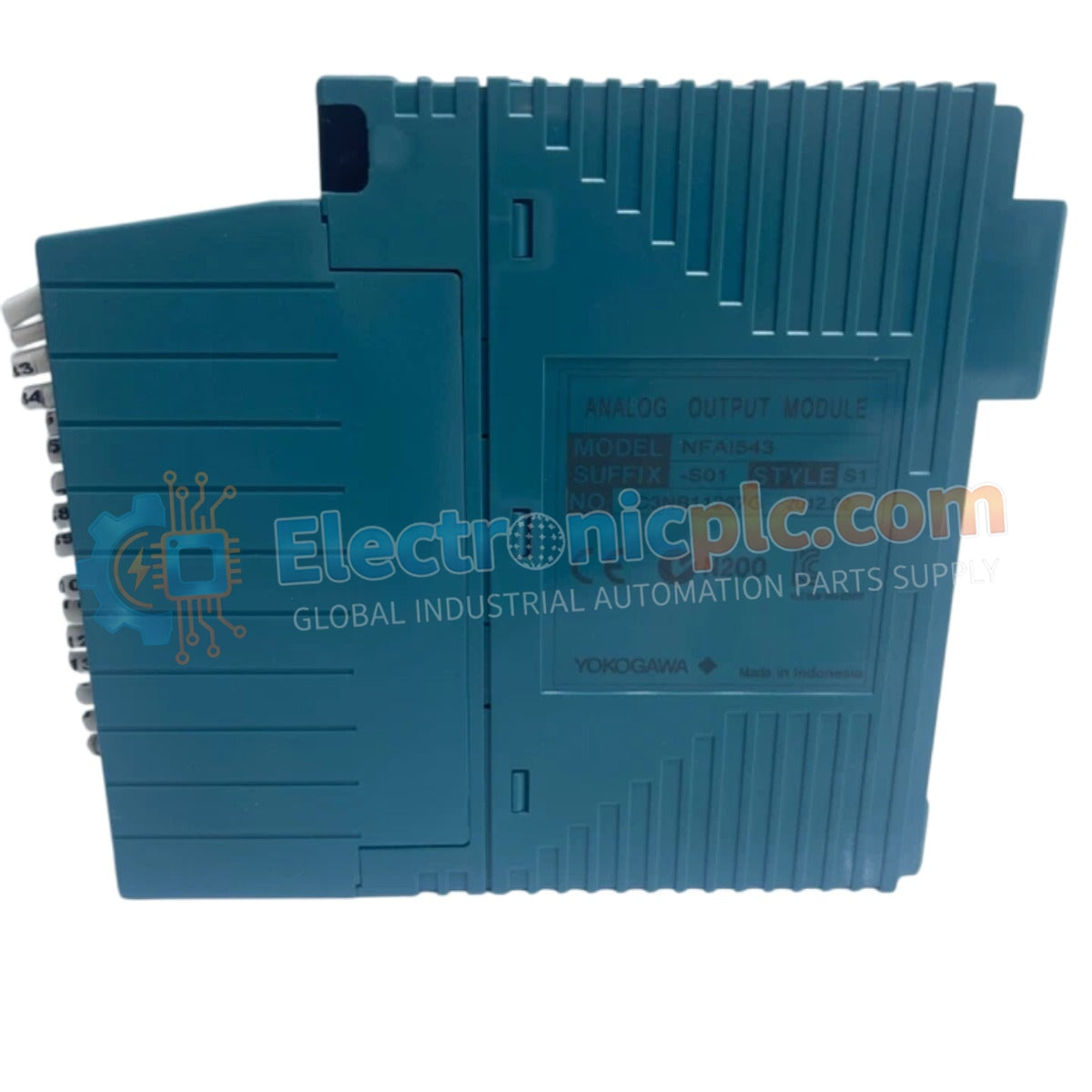

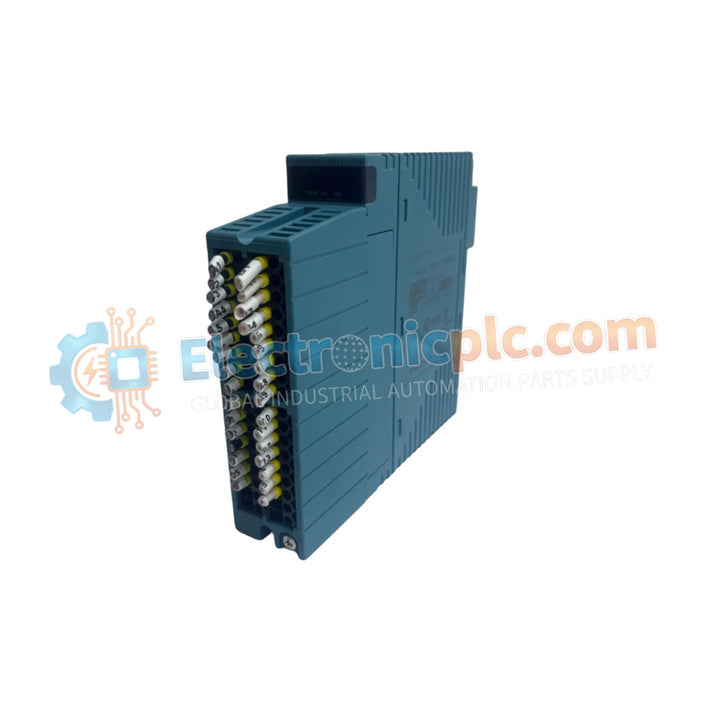

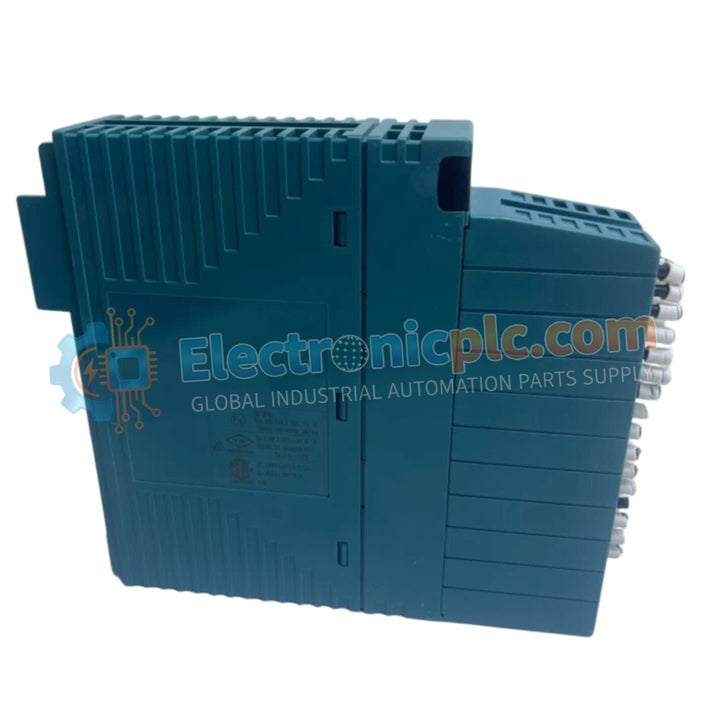

El YOKOGAWA NFAI543-500/A4500, también catalogado como el módulo de salida analógica NFAI543, funciona como un componente de hardware dedicado para la generación de señales de corriente de alta precisión dentro de las plataformas de controladores autónomos STARDOM FCN y FCJ.

Desglose de Sufijos y Matriz de Modelos

El NFAI543-500/A4500 utiliza una configuración de sufijos específica para definir los estándares operativos. El designador -500 corresponde a la versión de hardware estándar para bucles de corriente de alta densidad, mientras que el sufijo /A4500 indica la versión específica de firmware de calibración e interfaz optimizada para salida de control analógico de 16 canales.

Especificaciones de Hardware

Aislamiento entre Canales e Integridad del Bucle de Control

La arquitectura NFAI543-500/A4500 incorpora un robusto aislamiento galvánico para desacoplar el backplane del controlador del entorno eléctrico del lado del campo. Este diseño es necesario para suprimir el ruido de modo común y evitar que las diferencias de potencial de tierra afecten las señales de control de 4-20 mA. Al utilizar una resolución de 16 bits, el módulo garantiza un posicionamiento preciso para los actuadores de válvulas y un control de velocidad preciso para los VFD, al tiempo que mantiene barreras de aislamiento internas para preservar la integridad de la lógica del controlador STARDOM.

Preguntas Frecuentes

P: ¿Puede el NFAI543-500/A4500 soportar una resistencia de carga superior a 750 Ohm?

R: No. La capacidad de accionamiento de salida está limitada a 750 Ohm a 20 mA. Exceder esta resistencia hará que el módulo alcance su límite de conformidad de voltaje, lo que resultará en recortes de señal y una pérdida de precisión de control.

P: ¿Es este módulo compatible con los procedimientos de intercambio en caliente (hot-swapping)?

R: Sí, siempre que la configuración del sistema lo admita. Sin embargo, se debe tener precaución para garantizar que el proceso permanezca en un estado seguro durante la extracción o inserción del módulo para evitar señales de salida no deseadas a los dispositivos de campo.

Directrices de Instalación en Campo

1. Asentamiento del Backplane: Alinee el módulo con los pines del conector del backplane FCN/FCJ y presione firmemente hasta que el pestillo de bloqueo mecánico se acople. Asegúrese de que no haya espacio entre la placa frontal del módulo y el marco del rack.
2. Alimentación del Bucle: Conecte la fuente de alimentación externa de bucle de 24 VCC a los bloques de terminales apropiados. Verifique la polaridad para evitar daños a los controladores de fuente de corriente de la etapa de salida.
3. Blindaje de Señal: Utilice cableado de par trenzado blindado para todas las señales de 4-20 mA. Termine los blindajes de los cables en la barra de tierra dedicada del gabinete para minimizar la susceptibilidad a EMI/RFI, particularmente cerca de los cables de salida de VFD de alta potencia.
4. Espacio Libre Térmico: Mantenga un espacio libre mínimo de 50 mm por encima y por debajo del módulo para facilitar el flujo de aire por convección y la disipación de calor, manteniendo el módulo dentro del rango de operación nominal de 0 °C a 55 °C.
