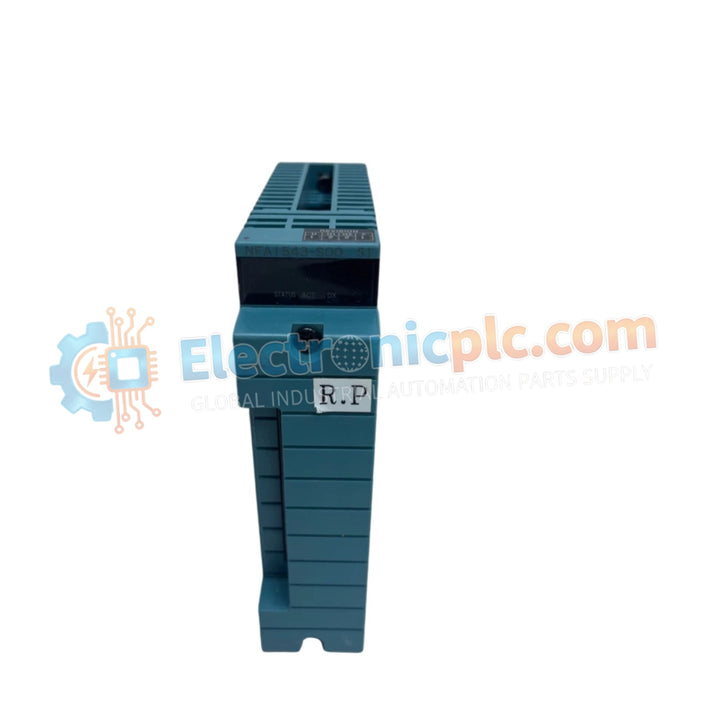

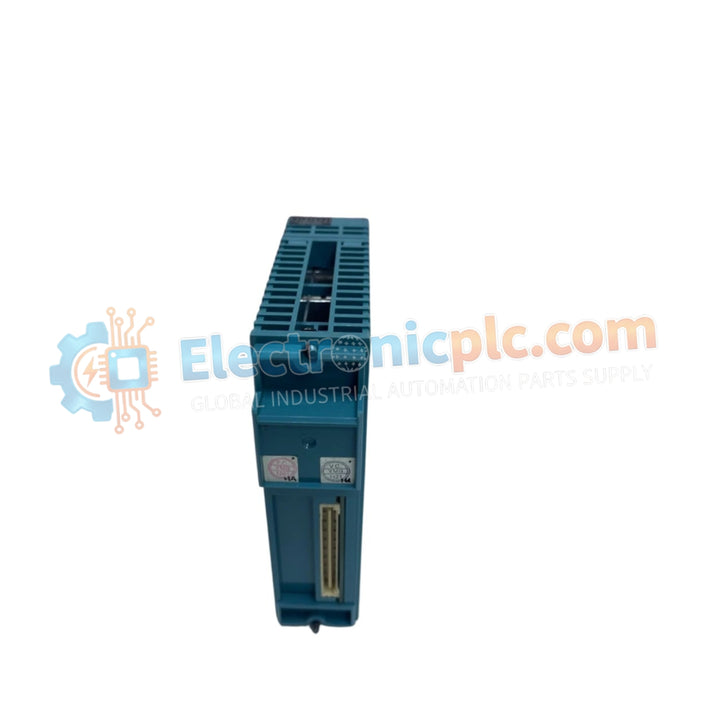

El YOKOGAWA NFAI543, también catalogado como el módulo de salida NFAI543, funciona como un componente de hardware dedicado para la generación de señales analógicas y el control de dispositivos de campo dentro de los sistemas de control CENTUM VP.

Especificaciones del hardware

Conectividad de control de procesos y rendimiento de bucle

El módulo NFAI543 sirve como interfaz entre el controlador y los elementos de control final, proporcionando señales precisas de protocolo de bucle HART de 4-20 mA. La arquitectura del módulo está diseñada para mantener el aislamiento canal a canal, lo que mitiga la diafonía y la propagación de ruido de modo común entre bucles de control dispares. Cada canal de salida incluye circuitos internos para retroalimentación de diagnóstico, lo que permite a la estación de control detectar condiciones de circuito abierto o cortocircuito en el cableado de campo. Este monitoreo de bucle en tiempo real garantiza que las señales de control se entreguen con precisión a los actuadores y posicionadores, manteniendo el punto de ajuste del proceso deseado en todas las plataformas de la red de control distribuido.

Preguntas frecuentes

P: ¿El NFAI543 es compatible con la funcionalidad de conexión en caliente?

R: Sí. El módulo está diseñado para ser extraído e insertado en el backplane mientras la estación de control está encendida, siempre que la configuración del sistema y los protocolos de seguridad permitan el mantenimiento en línea de las tarjetas de E/S.

P: ¿Se requiere energía externa para los canales de salida analógica?

R: El módulo generalmente obtiene energía del backplane, pero la corriente de bucle debe verificarse con la impedancia de carga de los dispositivos de campo conectados para garantizar la precisión de la señal dentro del rango de 4-20 mA.

Pautas de instalación en campo

1. Asegúrese de que el módulo esté correctamente orientado de acuerdo con la clave de ranura en el backplane para evitar una inserción incorrecta.
2. Verifique que el cableado de campo al bloque de terminales coincida con la lista de asignación de E/S; un cableado incorrecto puede provocar daños en las etapas de salida o un control de proceso incorrecto.
3. Apriete todos los tornillos de los terminales al par especificado para evitar conexiones intermitentes causadas por ciclos térmicos o vibraciones del gabinete.
4. Utilice cables de par trenzado blindados para todas las conexiones de salida analógica; termine el blindaje del cable en el riel de conexión a tierra designado del gabinete para minimizar la interferencia electromagnética.
5. Después de la instalación, realice una verificación de bucle a través de la estación de ingeniería para confirmar que la señal de salida se corresponde correctamente con los valores de proceso ordenados.
