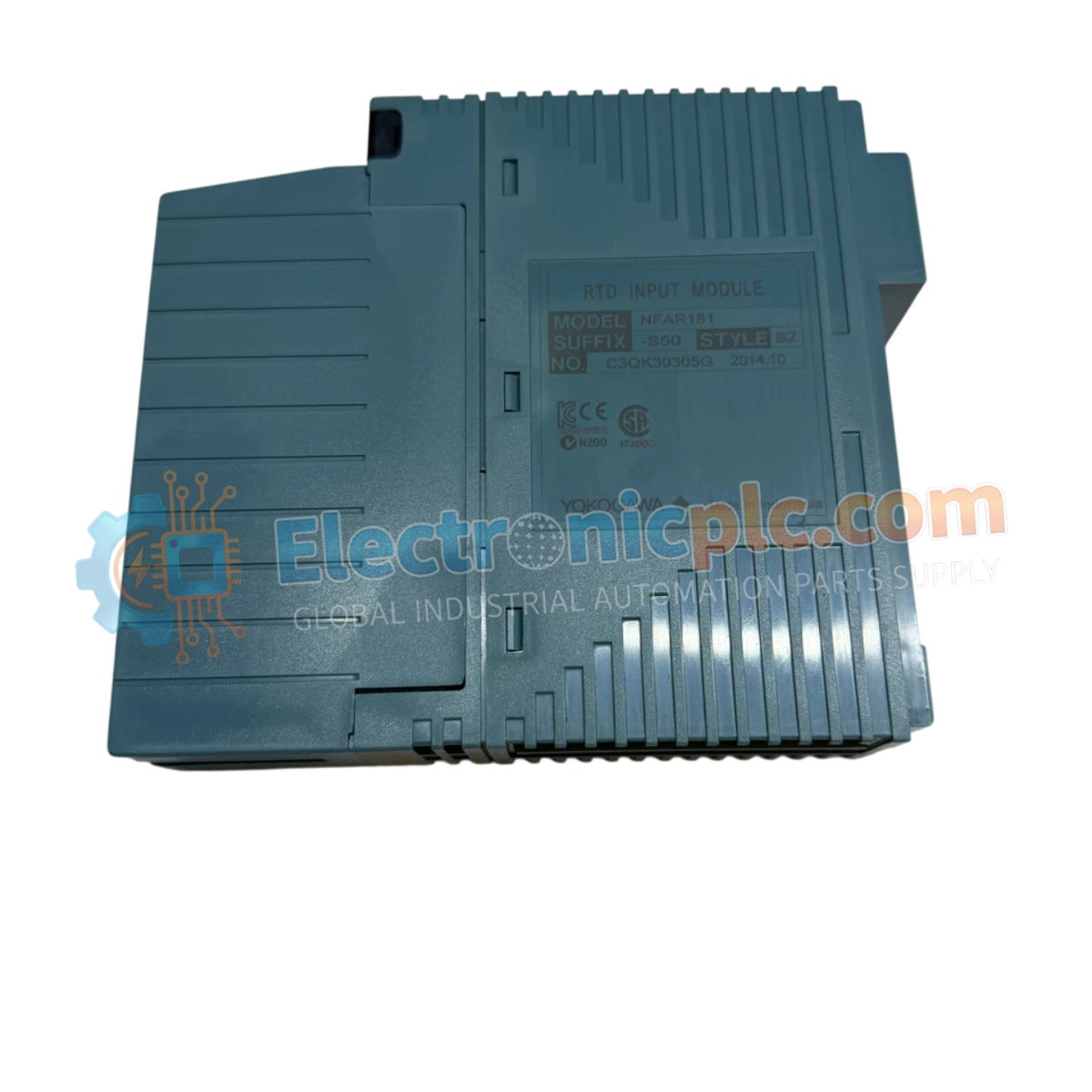

Configurado para la medición de procesos industriales en plataformas DCS, el Yokogawa NFAR181-S50 (Módulo de entrada RTD NFAR181-S50) proporciona adquisición directa de señal y aislamiento galvánico para entradas de sensor RTD.

Especificaciones de hardware

Control de procesos y precisión de medición

El módulo mantiene la integridad de la señal mediante compensación activa de unión fría (CJC) para los circuitos de medición de temperatura y proporciona un robusto aislamiento canal a canal. La resistencia de entrada se mantiene en 2 MOhm o más en los estados de encendido y apagado para evitar efectos de carga en el bucle del sensor. La circuitería de medición interna utiliza una corriente de excitación de 1 mA para los sensores Pt100, con una característica de deriva térmica de 30 ppm/°C. La integración del sistema se admite mediante un ciclo de actualización de datos de 1 segundo, con umbrales de detección de quemado configurables para cada uno de los 12 canales para facilitar el diagnóstico temprano de fallos de circuito abierto o cortocircuito en el cableado de campo.

Preguntas frecuentes

P: ¿Se puede ajustar el tiempo de detección de quemado para canales individuales?

R: La detección de quemado es una característica de configuración global dentro de los parámetros del módulo, con una ventana de detección fija de 60 segundos.

P: ¿La clasificación de tensión de resistencia de 1500 V CA se aplica a todos los terminales de E/S?

R: La clasificación de tensión de resistencia de 1500 V CA durante 1 minuto se especifica entre los terminales de señal de entrada y la lógica de la placa posterior del sistema interno.

Pautas de instalación en campo

1. Asegúrese de que el sistema de control esté apagado antes de insertar el módulo en la ranura de rack de E/S designada.
2. Verifique que el cableado RTD de 3 hilos esté blindado para minimizar la interferencia electromagnética y termine el blindaje en el punto de conexión a tierra del sistema especificado.
3. Compruebe que el bloque de terminales esté firmemente bloqueado en la carcasa del módulo para mantener la presión de contacto adecuada para los 12 canales.
4. Confirme que la temperatura ambiente que rodea el rack de E/S permanezca dentro de los límites operativos especificados para garantizar la precisión de la circuitería de compensación interna.
5. Después de la instalación, realice una prueba de bucle para verificar que los valores digitalizados en el DCS coinciden con la entrada de temperatura real en el terminal del sensor de campo.
