El YOKOGAWA NFBU050-S10, también catalogado como el Módulo de Base Corta NFBU050, funciona como un componente de hardware dedicado para el montaje en red de control de campo dentro de las plataformas...
Disponibilidad: En existencias
Entrega confiable a nivel mundial
Garantía de devolución de dinero de 30 días
¿Necesitas más información? Consulta nuestra Política de envíos y reembolsos completa.

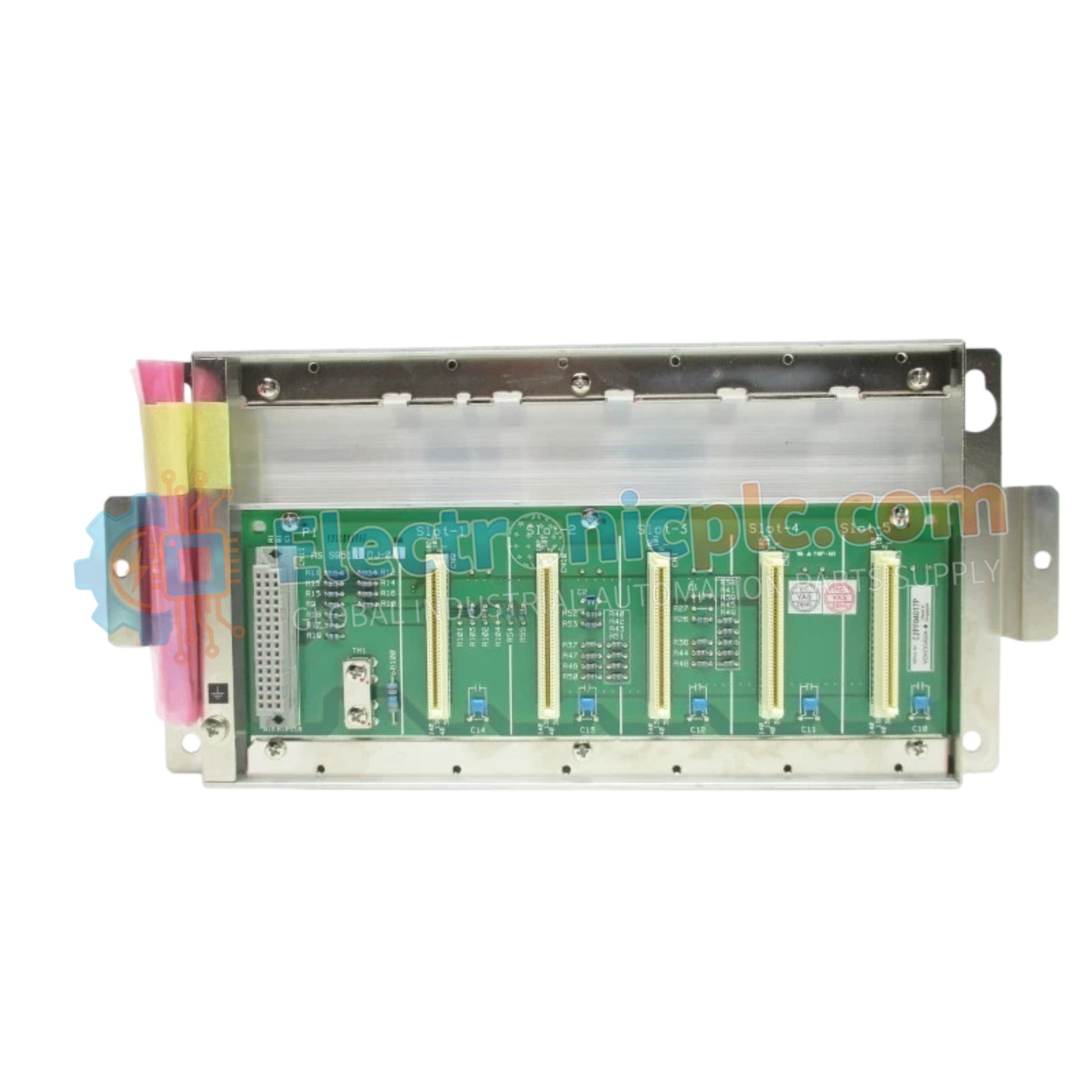

El YOKOGAWA NFBU050-S10, también catalogado como el Módulo de Base Corta NFBU050, funciona como un componente de hardware dedicado para el montaje en red de control de campo dentro de las plataformas de sistema FCN-RTU. Este módulo proporciona la interfaz de placa base mecánica y eléctrica necesaria para alojar módulos de E/S en gabinetes de control industrial con espacio limitado.
El NFBU050-S10 significa una configuración específica de la unidad base optimizada para arquitecturas Yokogawa FCN-RTU. El sufijo "S10" designa el diseño de base de formato corto estándar, que admite un número limitado de ranuras de módulo en comparación con las placas base de longitud completa, lo que facilita la instalación de alta densidad en racks estandarizados de 19 pulgadas o gabinetes localizados.
| Parámetro | Especificación |
| Modelo | NFBU050-S10 |
| Marca | YOKOGAWA |
| Origen | JAPÓN |
| Peso | 1.5 kg |
| Dimensiones | 130 mm x 142.5 mm x 65.8 mm |
| Temperatura de funcionamiento | -20 °C a 70 °C |
| Consumo de energía | 20 W máx. |
| Altitud | Hasta 3000 m |
| Montaje | Carril DIN o rack de 19 pulgadas |
El NFBU050-S10 utiliza protocolos de bus de placa base internos para admitir la comunicación del módulo dentro de la arquitectura FCN-RTU. Facilita la distribución de señal sin interrupciones para módulos que admiten conectividad de protocolo de bucle HART de 4-20 mA, asegurando que los datos de campo se transmitan con baja latencia a la CPU. El diseño mecánico impone el aislamiento de canal a canal a través de un diseño estratégico de la placa, evitando la diafonía de la señal durante los ciclos de adquisición de datos de alta velocidad.
P: ¿Es compatible este módulo base con operaciones de intercambio en caliente para módulos de E/S conectados?
R: El NFBU050-S10 admite la extracción e inserción de módulos de E/S compatibles con alimentación, siempre que la configuración del sistema FCN-RTU permita el intercambio en caliente en el estado actual. Asegúrese de que todos los mecanismos de enganche estén completamente acoplados para mantener la integridad del contacto de la placa base.
P: ¿Se puede montar el módulo base directamente en áreas de alta vibración?
R: Sí, el módulo está diseñado para montarse en rieles DIN estándar o racks de 19 pulgadas. Para entornos de alta vibración, verifique que los clips del riel DIN estén bloqueados y que la base esté asegurada a la placa posterior del gabinete en todos los puntos de montaje designados para mitigar la fatiga mecánica.
Verifique que la superficie de montaje esté plana y libre de residuos. Si se instala en un riel DIN, asegúrese de que el riel esté firmemente sujeto al chasis del gabinete para proporcionar una referencia a tierra adecuada.
Alinee el módulo base con el riel de montaje y presione firmemente hasta que el mecanismo de bloqueo encaje en su lugar.
Al instalar módulos en la base, asegúrese de que estén alineados con los conectores de la placa base. Aplique presión uniforme a la placa frontal del módulo hasta que quede al ras con la base.
Apriete todos los tornillos de retención en las placas frontales del módulo para garantizar una estabilidad mecánica y una conexión a tierra eléctrica óptimas al chasis de la base.
Confirme que la fuente de alimentación de la unidad base esté dentro del rango especificado antes de encender el sistema. Verifique los niveles de voltaje del bus correctos en los terminales de la placa base.
