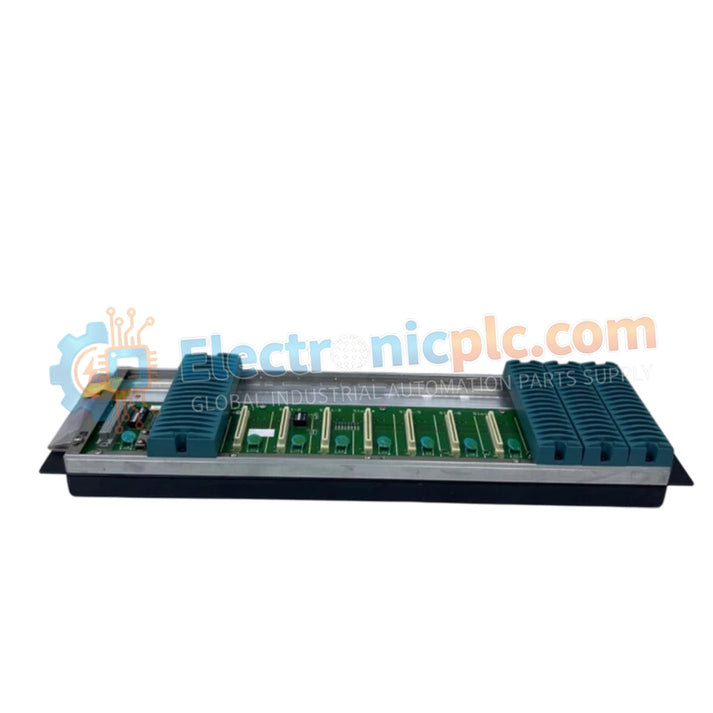

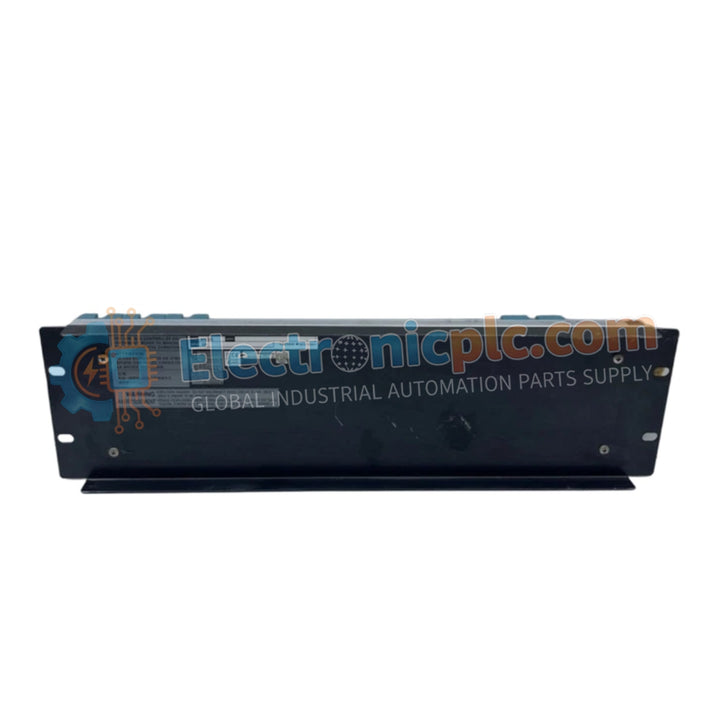

El YOKOGAWA NFBU200-S01 S1, también catalogado como el Módulo Base NFBU200, funciona como un componente de hardware dedicado para el montaje de módulos de E/S y la distribución de señales de backplane dentro de las arquitecturas de la estación de control CENTUM VP.

Desglose de sufijos y matriz de modelos

La serie NFBU200 utiliza códigos de sufijo específicos para definir la longitud física y los estándares de revisión de hardware:

• Modelo NFBU200: Módulo base (largo) para montaje de módulos de E/S.
• Sufijo S01: Revisión de hardware estándar para sistemas CENTUM VP.
• Sufijo S1: Denota la iteración de diseño específica y la compatibilidad de la interfaz física.

Especificaciones de hardware

Conectividad de control de procesos e integridad del backplane

El módulo NFBU200-S01 S1 proporciona la base estructural y eléctrica para las tarjetas de E/S CENTUM VP. La unidad facilita la distribución del bus del sistema y la fuente de alimentación a los módulos de E/S montados, asegurando un contacto eléctrico constante a través del backplane. El diseño mecánico está optimizado para configuraciones de E/S de alta densidad, incorporando ranuras alineadas con precisión que mantienen un espaciado e impedancia consistentes para las rutas de señal. Al actuar como interfaz entre el backplane del sistema y los módulos de E/S individuales, el módulo base garantiza que los paquetes de datos y el suministro de energía permanezcan estables bajo operación industrial continua.

Preguntas frecuentes

P: ¿El NFBU200-S01 S1 requiere herramientas especializadas para su instalación?

R: No. El módulo base está diseñado para una instalación estándar en rack utilizando sujetadores integrados; sin embargo, se requiere una alineación adecuada para asegurar que los conectores del backplane asienten completamente sin dañar los pines.

P: ¿Es este módulo base compatible con tarjetas de E/S no relacionadas con la seguridad?

R: Sí. El NFBU200 está diseñado para el montaje de módulos de E/S estándar de CENTUM VP, proporcionando las vías de señal y alimentación necesarias para estas tarjetas.

Pautas de instalación en campo

1. Asegúrese de que el gabinete de control esté desenergizado y siga los protocolos de seguridad específicos del sitio antes de intentar montar o reemplazar el módulo base.
2. Fije el NFBU200 al bastidor del rack utilizando el hardware provisto, asegurándose de que el módulo esté nivelado y firmemente sujeto para resistir la vibración mecánica.
3. Inspeccione los conectores del backplane en la parte posterior del módulo en busca de residuos o pines doblados antes de la instalación en el rack.
4. Verifique que el cableado del bus conectado a la parte posterior del módulo esté correctamente asentado y bloqueado para evitar la pérdida intermitente de la señal.
5. Después de la instalación, confirme que el módulo es reconocido correctamente por la configuración de la estación de control verificando los indicadores de estado en las tarjetas de E/S montadas.
