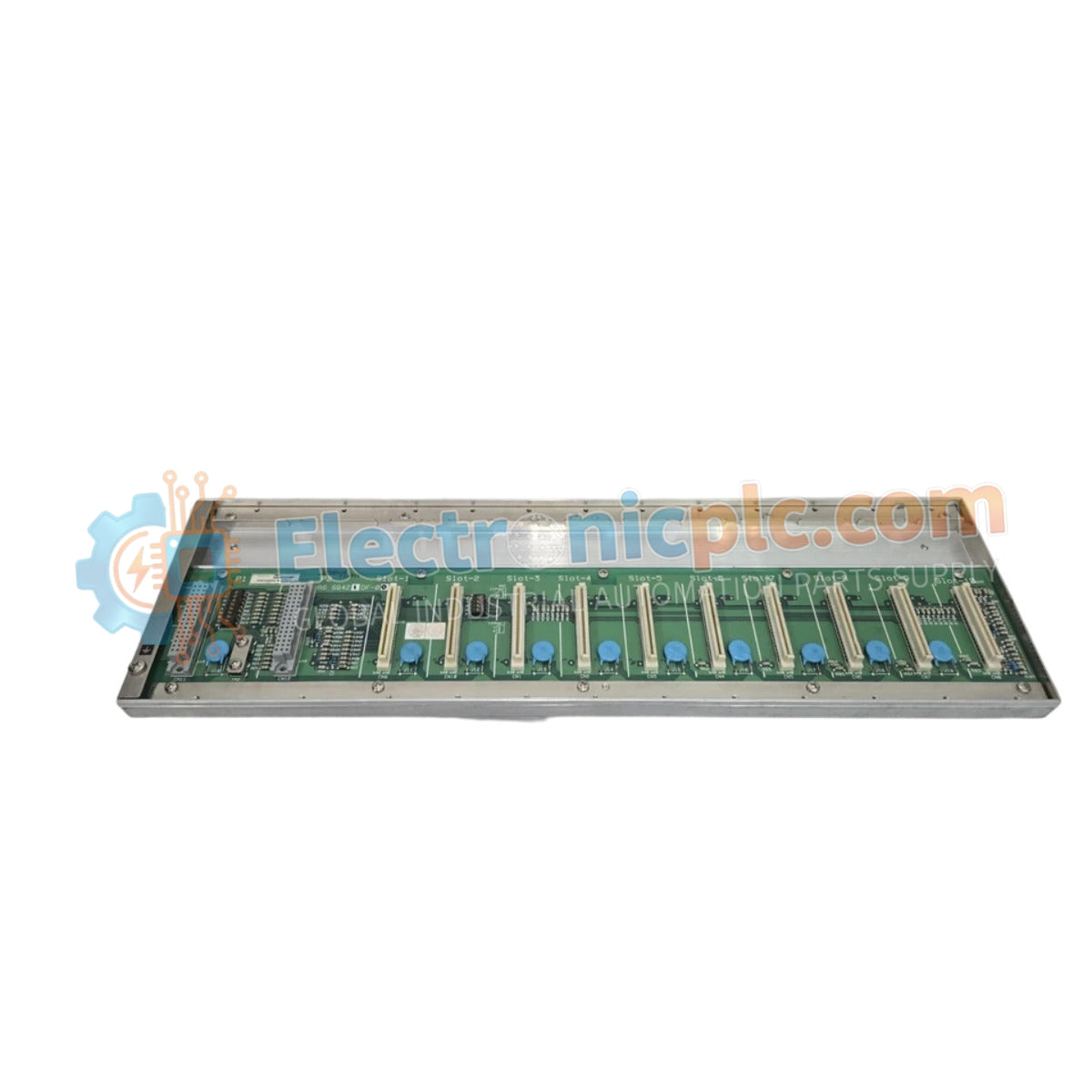

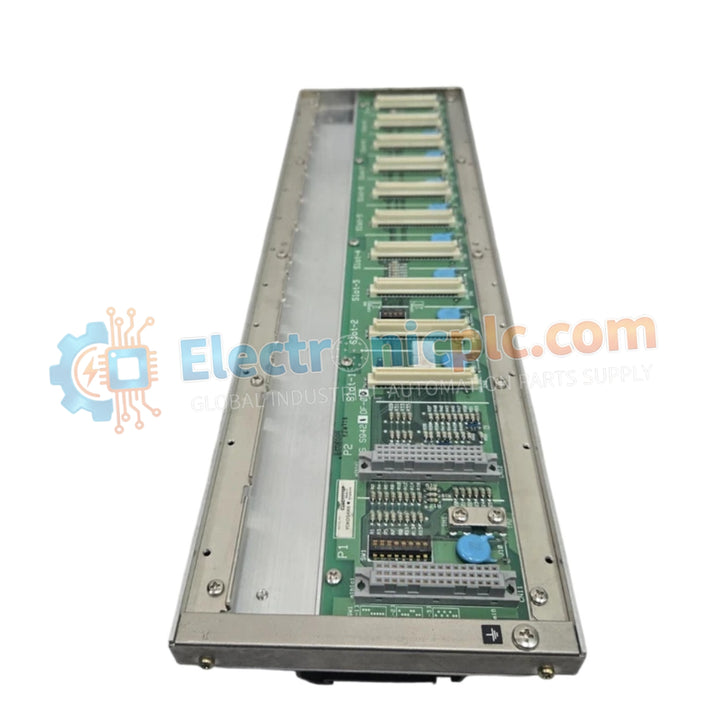

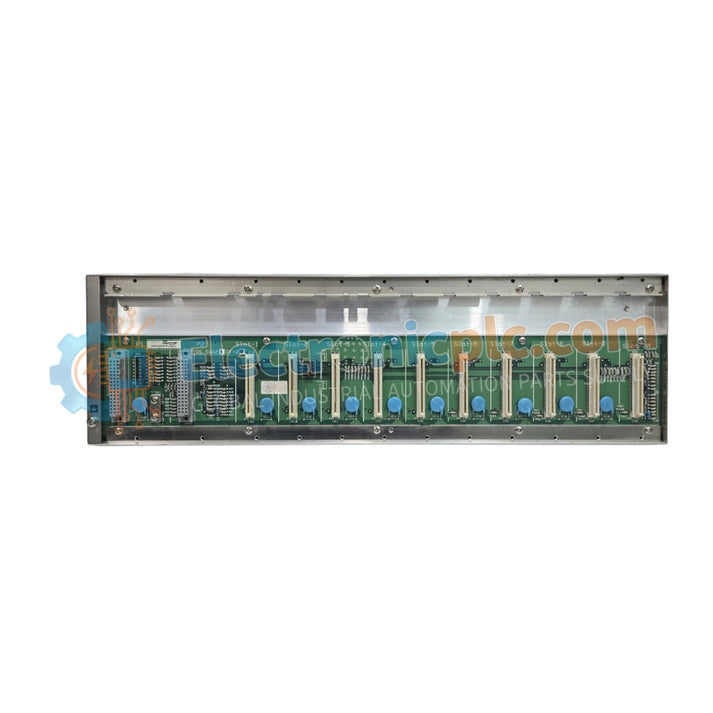

Configurado para montaje de E/S de alta densidad en arquitecturas de controlador STARDOM FCN/FCJ, el YOKOGAWA NFBU200-S10 S1 (módulo base NFBU200) proporciona ejecución física directa de la distribución del bus de la placa base y la conectividad del módulo.

Desglose de Sufijos y Matriz de Modelos

El NFBU200-S10 S1 utiliza una matriz de pedidos específica para identificar la compatibilidad del hardware. El designador -S10 representa la configuración del módulo base para la expansión de E/S local, mientras que el sufijo S1 denota la iteración de la revisión, asegurando la compatibilidad con protocolos de comunicación del bus de la placa base STARDOM específicos y versiones de firmware.

Especificaciones de Hardware

FOUNDATION Fieldbus y Comunicación de la Placa Base

El NFBU200-S10 S1 sirve como la base mecánica y eléctrica para los módulos de E/S dentro del entorno STARDOM. Facilita la comunicación del bus de la placa base requerida para el intercambio de datos determinista entre la CPU y las E/S de campo. La arquitectura del módulo está diseñada para soportar FOUNDATION Fieldbus de alta velocidad y conectividad de bucle analógico, asegurando que el enrutamiento de la señal permanezca aislado de la interferencia electromagnética a través de un diseño de trazas internas optimizado.

Preguntas Frecuentes

P: ¿Es el NFBU200-S10 S1 compatible con todos los módulos de E/S de STARDOM?

R: El NFBU200-S10 S1 es compatible con los módulos de E/S de STARDOM designados que utilizan la interfaz estándar de la placa base. Consulte la hoja de datos específica del módulo de E/S para verificar la compatibilidad mecánica y eléctrica antes de la instalación.

P: ¿Se puede expandir este módulo base utilizando cables de extensión?

R: Sí. El módulo base admite la integración con cables de expansión STARDOM para extender el bus de E/S a racks remotos, siempre que la longitud total del bus permanezca dentro de los límites de propagación de la señal eléctrica definidos del sistema de control.

Guías de Instalación en Campo

1. Montaje en carril DIN: Fije el módulo base a un carril DIN metálico conectado a tierra. Asegúrese de que el pestillo de bloqueo esté completamente acoplado para proporcionar una ruta de baja impedancia a la toma de tierra del armario.
2. Alineación de la placa base: Alinee cuidadosamente los rieles guía del módulo de E/S con los conectores del módulo base. Evite la fuerza excesiva durante la inserción para evitar daños en los pines de la placa base.
3. Terminación de alimentación: Asegúrese de que las conexiones de alimentación de la placa base estén correctamente apretadas según las especificaciones del terminal. Verifique los niveles de voltaje en los terminales del módulo base antes de insertar los módulos de E/S activos.
4. Entorno: Instale en un lugar limpio y seco. Mantenga el rango de temperatura de 0 °C a 60 °C para garantizar la fiabilidad a largo plazo de los conectores de la placa base y la integridad de la señal.
