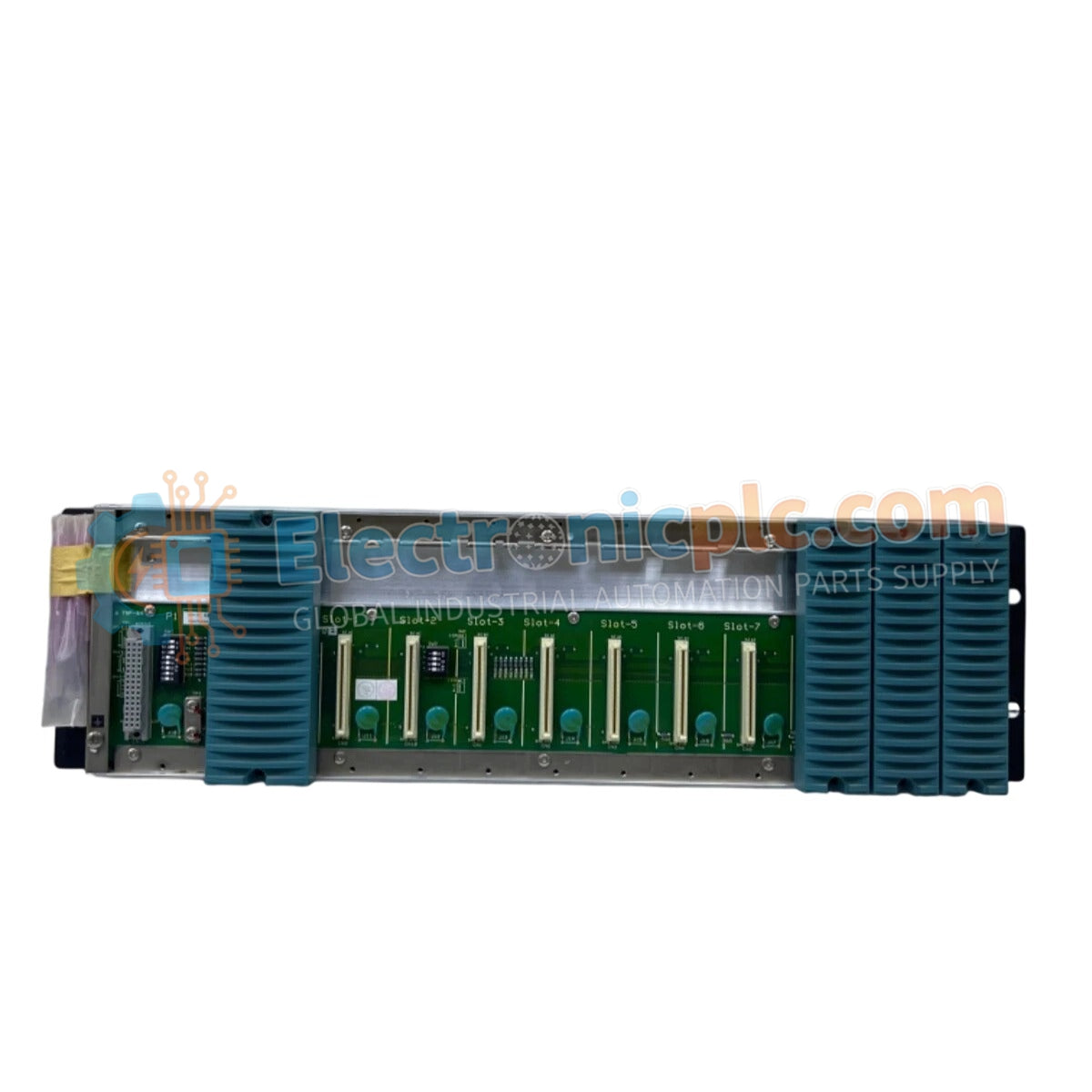

Configurado para una integración de E/S de alta densidad en estaciones de control de campo, el YOKOGAWA NFBU200-S15 (Módulo base NFBU200) proporciona una ejecución física/eléctrica directa. Este componente de hardware sirve como interfaz principal de montaje y placa base utilizada para ejecutar la distribución de energía y el enrutamiento de señales a través del bus SB interno para plataformas de control compatibles con FIO.

Desglose de sufijos y matriz de modelos

• NFBU200: Modelo de unidad base para infraestructura de E/S montada en carril DIN.
• -S: Variante de configuración de hardware estándar.
• 1: Tipo de montaje especificado para fijación en carril DIN.
• 5: Nivel de hardware básico, clasificación no a prueba de explosiones.

Especificaciones del hardware

Arquitectura de estación de control de campo e integridad del bus

El NFBU200-S15 utiliza un bus SB dúplex para mantener la disponibilidad de comunicación entre los módulos de CPU y los módulos de E/S montados. El diseño de la placa base admite configuraciones de fuente de alimentación flexibles, lo que permite módulos de alimentación simples o dúplex para garantizar el tiempo de actividad operativa. En una configuración de CPU única, el módulo base admite hasta 8 módulos de E/S, mientras que una configuración de CPU dúplex admite hasta 6 módulos de E/S para tener en cuenta la mayor sobrecarga de la arquitectura de procesamiento redundante.

Preguntas frecuentes

P: ¿Puede el NFBU200-S15 admitir modos de redundancia de CPU mixtos?

R: La capacidad del módulo base cambia según la configuración de la CPU; asegúrese de que el recuento de módulos de E/S (máximo 8 para una sola, máximo 6 para dúplex) se observe estrictamente para evitar exceder las limitaciones de energía de la placa base o del bus de comunicación.

P: ¿Es el NFBU200-S15 compatible con aplicaciones de montaje que no sean de carril DIN?
