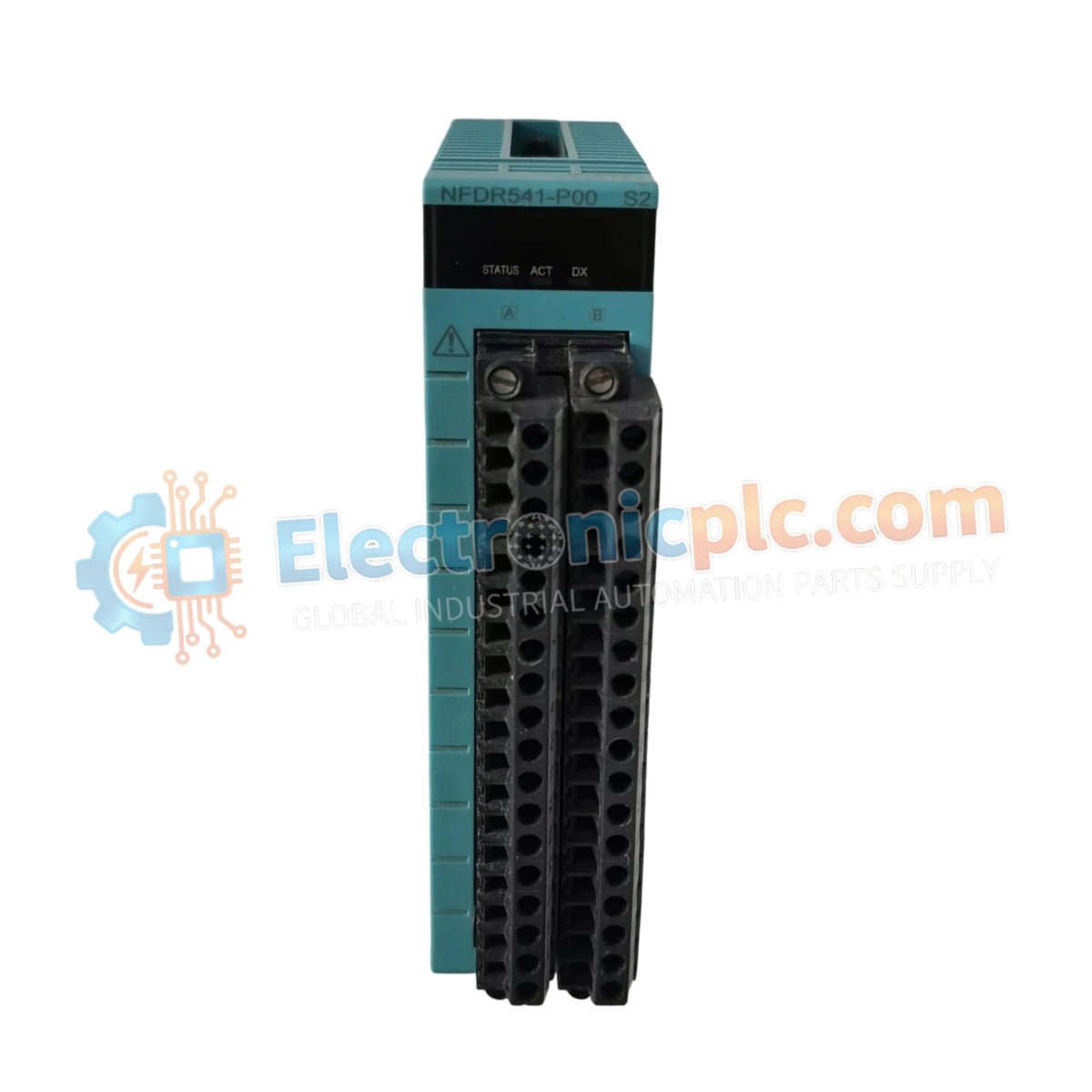

El Yokogawa NFDR541-P00, también catalogado como el Módulo de Salida de Relé NFDR541, funciona como un componente de hardware dedicado para la conmutación de señales discretas y la activación de dispositivos de campo dentro de las plataformas de control Centum CS y Centum VP.

Desglose del Sufijo y Matriz del Modelo

El identificador de modelo NFDR541-P00 indica la configuración de hardware estándar para la interfaz de salida de relé. El sufijo "-P00" denota la versión básica de fábrica destinada a la operación de montaje en rack de uso general, asegurando la compatibilidad con los backplanes de E/S estándar de Centum VP sin recubrimiento conforme especializado ni modificaciones ambientales de temperatura extendida.

Especificaciones del Hardware

Conectividad de Control de Procesos e Integridad de la Señal

Como parte de la arquitectura de E/S del DCS de Yokogawa, este módulo proporciona ejecución de salida discreta a los actuadores de campo. Aunque el módulo facilita el control intermedio, requiere una cuidadosa consideración con respecto a los límites de aislamiento de canal a canal. En bucles de control de alta demanda, asegúrese de implementar la supresión de corriente para cargas inductivas (por ejemplo, válvulas solenoides o contactores) para evitar daños por fuerza contraelectromotriz (back-EMF) en las superficies de contacto del relé.

Preguntas Frecuentes (FAQ)

P: ¿Cuál es la corriente máxima de conmutación soportada por los relés a bordo?

R: Los usuarios deben consultar las clasificaciones del bloque de terminales y las especificaciones internas del relé; típicamente, estos módulos están diseñados para la conmutación de señales de baja a media potencia. Las cargas inductivas que superen 1 A deben aislarse mediante un relé secundario externo para preservar la longevidad del módulo.

P: ¿Es compatible este módulo con el reemplazo en caliente (hot-swap) de módulos?

R: Sí, el NFDR541-P00 está diseñado para hot-swapping dentro de un nodo Centum VP energizado. Asegúrese de que la configuración del sistema se actualice para ignorar los cambios de estado durante el proceso de extracción e inserción para evitar la conmutación de salida no deseada.

Pautas de Instalación en Campo

• Verifique que la ranura de la placa base de E/S esté libre de residuos antes de la inserción para asegurar una conectividad física estable con el bus del backplane.
• Asegure el módulo utilizando el mecanismo de bloqueo integrado para evitar que se desprenda del gabinete debido a las vibraciones.
• Dirija el cableado de campo a través de conductos de cable dedicados separados de las líneas de alimentación de CA de alto voltaje para minimizar la interferencia de la señal.
• Utilice férulas de cable adecuadas para las conexiones de los terminales para asegurar una resistencia de contacto consistente y evitar el calentamiento localizado en la interfaz del conector.
