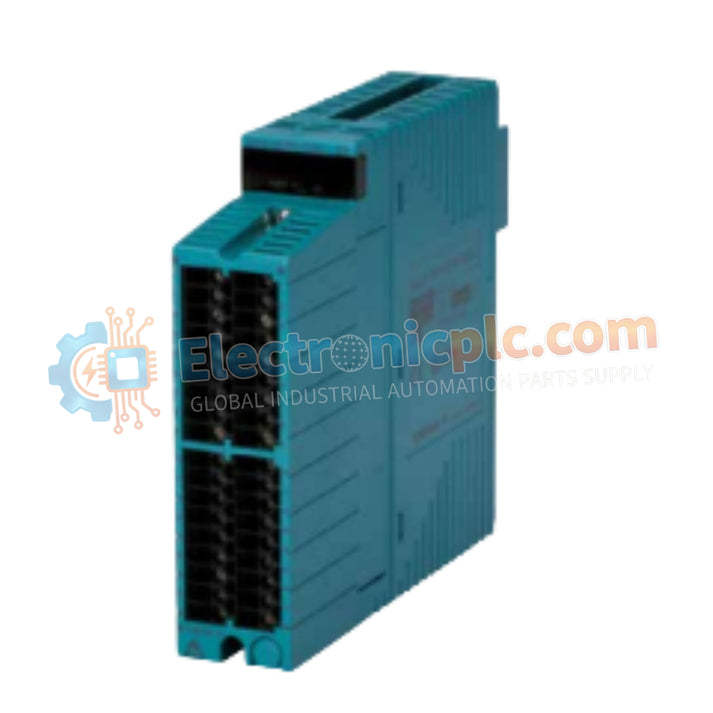

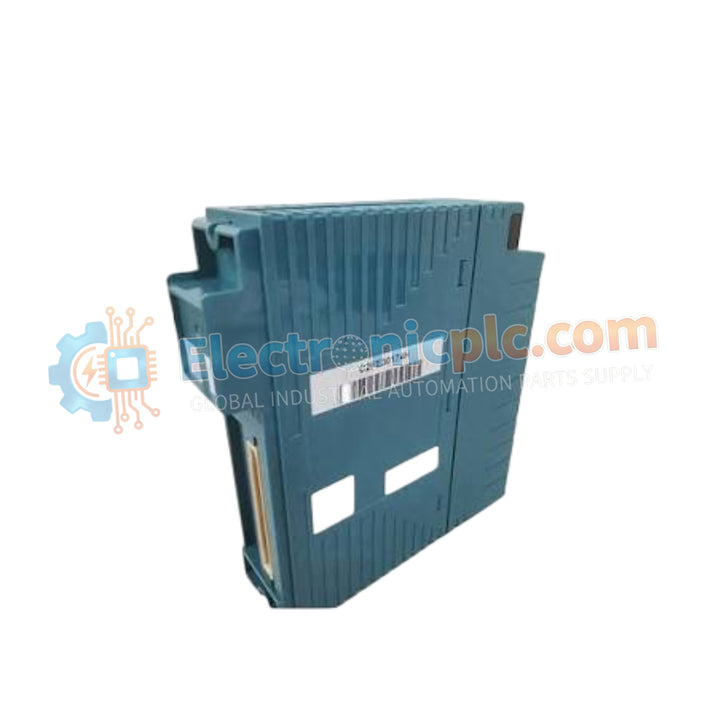

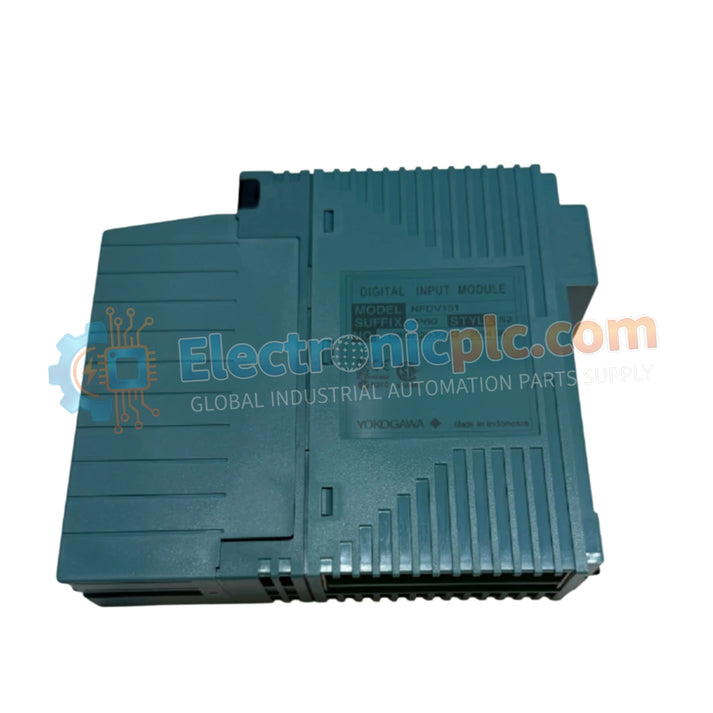

Configurado para la adquisición de señales de alta densidad en redes de control CENTUM, el YOKOGAWA NFDV151-P60/B5S00 (Módulo de Entrada Digital NFDV151) proporciona procesamiento de señales físicas directas para 32 canales de entrada discretos.

Especificaciones de Hardware

Aislamiento Canal a Canal y Lógica de Entrada

El NFDV151-P60/B5S00 utiliza optoaislamiento integrado para mantener la integridad de la señal en los 32 canales. Esta arquitectura asegura el aislamiento galvánico entre los circuitos de entrada de campo y el bus interno del sistema, previniendo la interferencia entre canales y protegiendo los componentes del sistema contra sobretensiones transitorias. El módulo soporta una tensión de entrada nominal de 24 V CC con un umbral de conmutación definido para asegurar una detección estable de estados binarios en entornos industriales.

Preguntas Frecuentes

P: ¿Es este módulo capaz de realizar un intercambio en caliente durante el funcionamiento activo del sistema?

R: El intercambio en caliente del módulo NFDV151 solo está permitido cuando la alimentación de campo asociada está aislada y el software del sistema está configurado para un reemplazo de módulo sin interrupciones. Asegúrese de que la placa base del rack esté alimentada antes de la inserción del módulo para evitar errores de inicialización.

P: ¿Cómo deben gestionarse las líneas comunes para mantener la clasificación de aislamiento de 500 V CA?

R: Se requiere una segregación adecuada de las rutas de retorno comunes para mantener el aislamiento de 500 V CA entre grupos de canales. Se debe utilizar cableado blindado para todas las entradas, con el blindaje conectado a la toma de tierra del chasis en el punto de entrada del armario para suprimir el ruido electromagnético inducido.

Guías de Instalación en Campo

1. Verifique que la tensión del cableado de campo no exceda la clasificación máxima de 30,0 V CC para evitar daños a los componentes internos.
2. Asegúrese de que el módulo esté firmemente encajado en la ranura designada de la placa base y que el mecanismo de bloqueo esté completamente activado para asegurar la continuidad de la toma de tierra.
3. Termine los 32 canales de entrada utilizando cableado de par trenzado blindado, asegurándose de que la codificación de colores coincida con la configuración de mapeo de E/S.
4. Verifique la lógica del estado de entrada a través de la interfaz de diagnóstico del sistema para confirmar que las señales transicionan correctamente entre los estados APAGADO y ENCENDIDO.
5. Mantenga el cableado de señal aislado de las líneas de alimentación de CA de alta tensión a una distancia mínima de 300 mm para minimizar el acoplamiento EMI.
