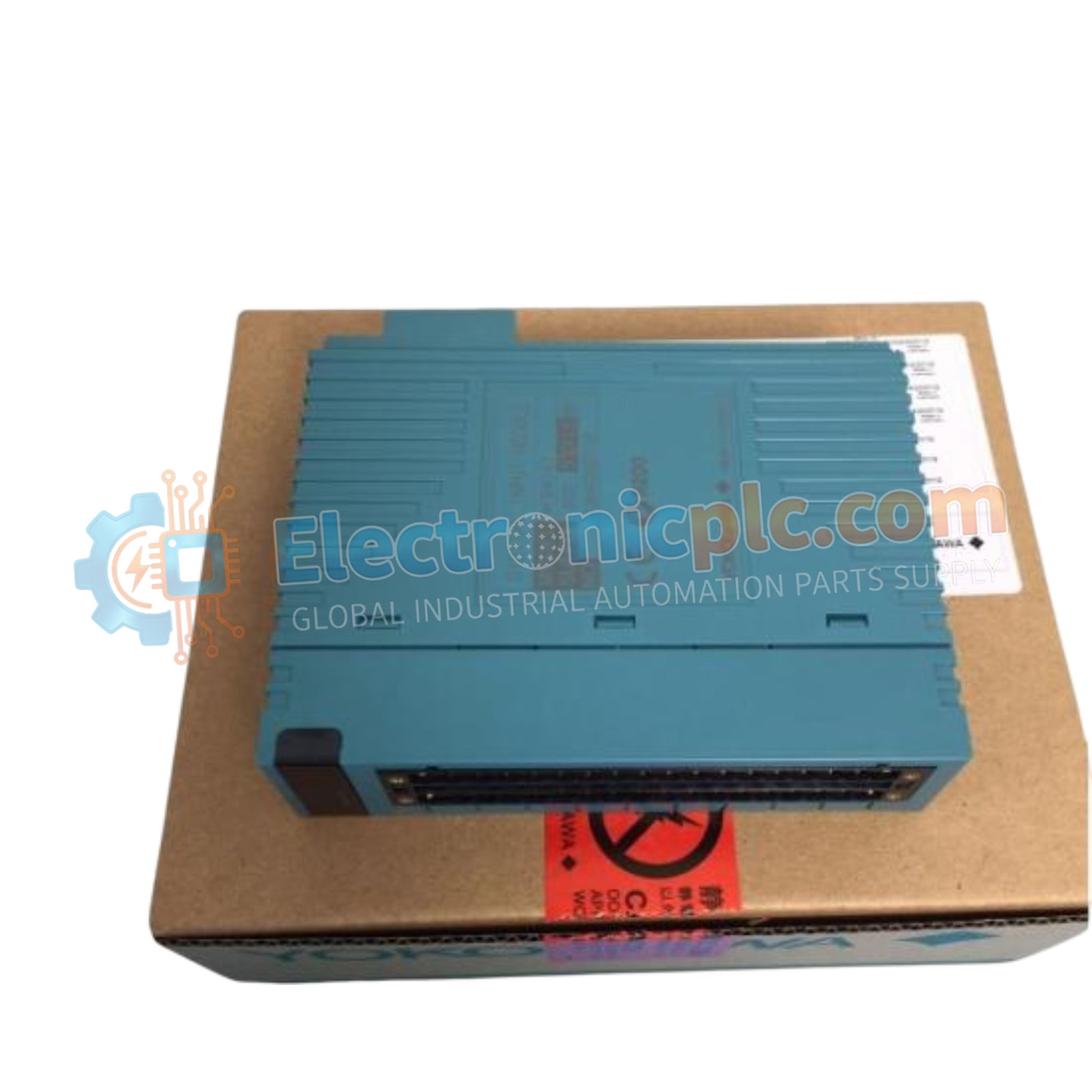

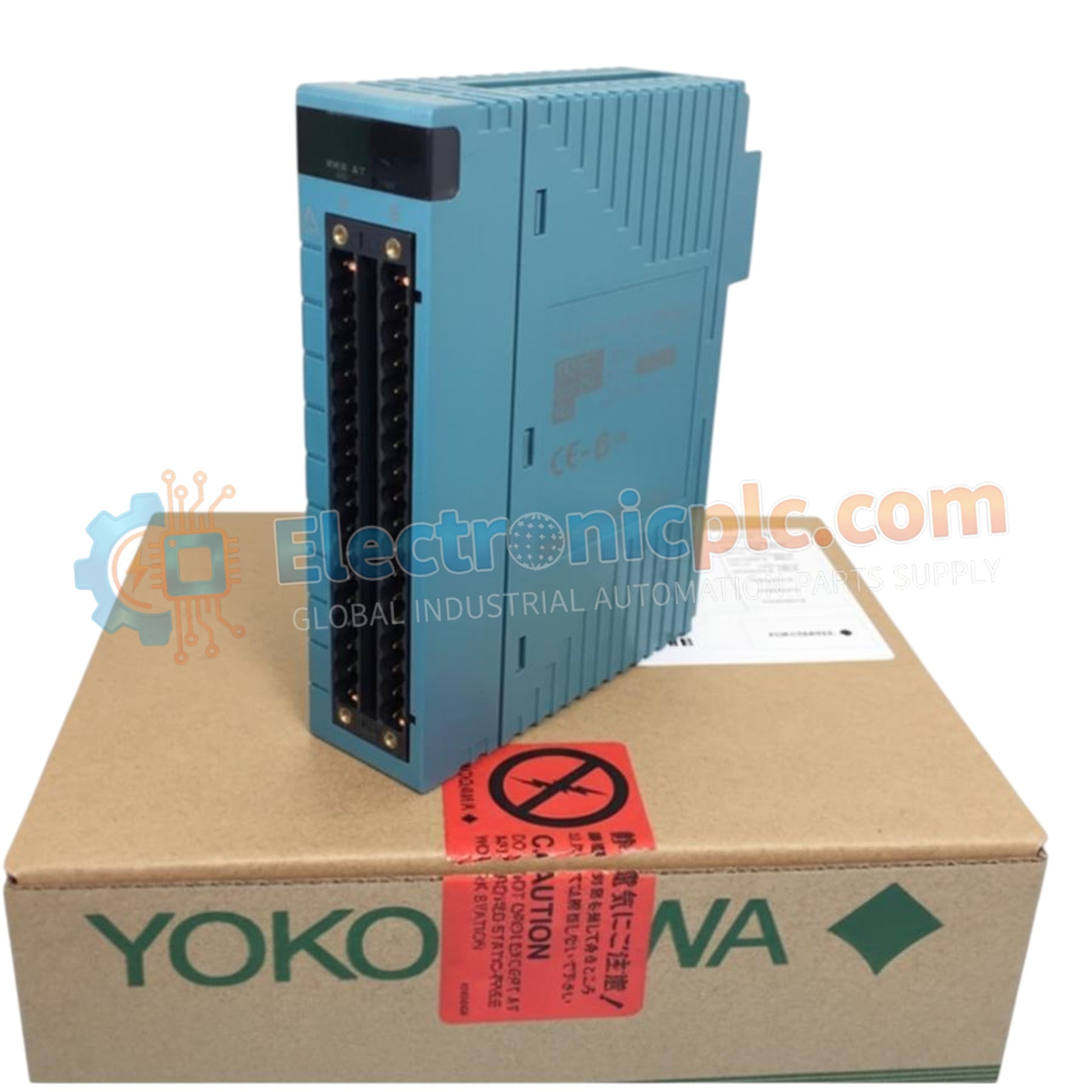

El Yokogawa NFDV157-S00 S2, también catalogado como el módulo de salida digital NFDV157, funciona como un componente de hardware dedicado para la conmutación de señales digitales de alta densidad dentro de las plataformas de control DCS y PLC de Yokogawa.

Desglose de sufijos y matriz de modelos

• NFDV157: Designación del modelo base para la serie de módulos de salida digital de 32 canales.
• S00: Código de configuración que indica los niveles de tensión de salida estándar y la lógica de conexión.
• S2: Nivel de revisión que identifica la compatibilidad específica del firmware y la iteración de la interfaz del plano posterior.

Especificaciones de hardware

Control de procesos DCS y aislamiento

El NFDV157-S00 S2 utiliza salidas ópticamente aisladas para garantizar el aislamiento de canal a canal y la protección de los circuitos lógicos internos contra transitorios de tensión del lado del campo. Esta arquitectura de aislamiento evita la propagación de bucles de tierra y la interferencia electromagnética (EMI) que afecte al plano posterior del controlador principal. El módulo admite la integración lógica del protocolo de bucle de 4-20 mA cuando se combina con hardware de conmutación externo, proporcionando los tiempos de respuesta de alta velocidad necesarios para aplicaciones de control de procesos precisos.

Preguntas frecuentes

P: ¿El NFDV157-S00 S2 admite el intercambio en caliente durante el funcionamiento activo?

R: El NFDV157-S00 S2 está diseñado para su inserción en planos posteriores con alimentación, pero deben verificarse la configuración del sistema local y los protocolos de seguridad para garantizar que la transición del controlador no active un estado de seguridad inesperado en el bucle de proceso.

P: ¿Los LED de estado son configurables por canal?

R: No. Los LED de estado por canal están cableados físicamente al estado de salida de cada canal correspondiente para proporcionar una retroalimentación visual directa del estado lógico digital activo.

Directrices de instalación en campo

• Asiento del plano posterior: Asegúrese de que el módulo esté completamente insertado y el mecanismo de enganche esté asegurado para mantener el contacto eléctrico con el bus del plano posterior.
• Blindaje y puesta a tierra: Conecte todos los blindajes de los cables de señal de campo al punto de tierra del chasis designado para mitigar el acoplamiento de ruido. Utilice cables de par trenzado blindados para todas las salidas digitales a fin de mantener la integridad de la señal en tiradas de cable largas.
• Separación del cableado: Mantenga una separación física entre el cableado de salida de 24 V CC y las líneas de CA de alta tensión o el cableado de alimentación del VFD para minimizar la inyección de ruido inductivo.
• Límites ambientales: Asegúrese de que el armario de montaje proporcione una refrigeración por convección adecuada para mantener la temperatura ambiente por debajo de los 60 °C. No obstruya las vías de ventilación térmica de la carcasa del módulo.
