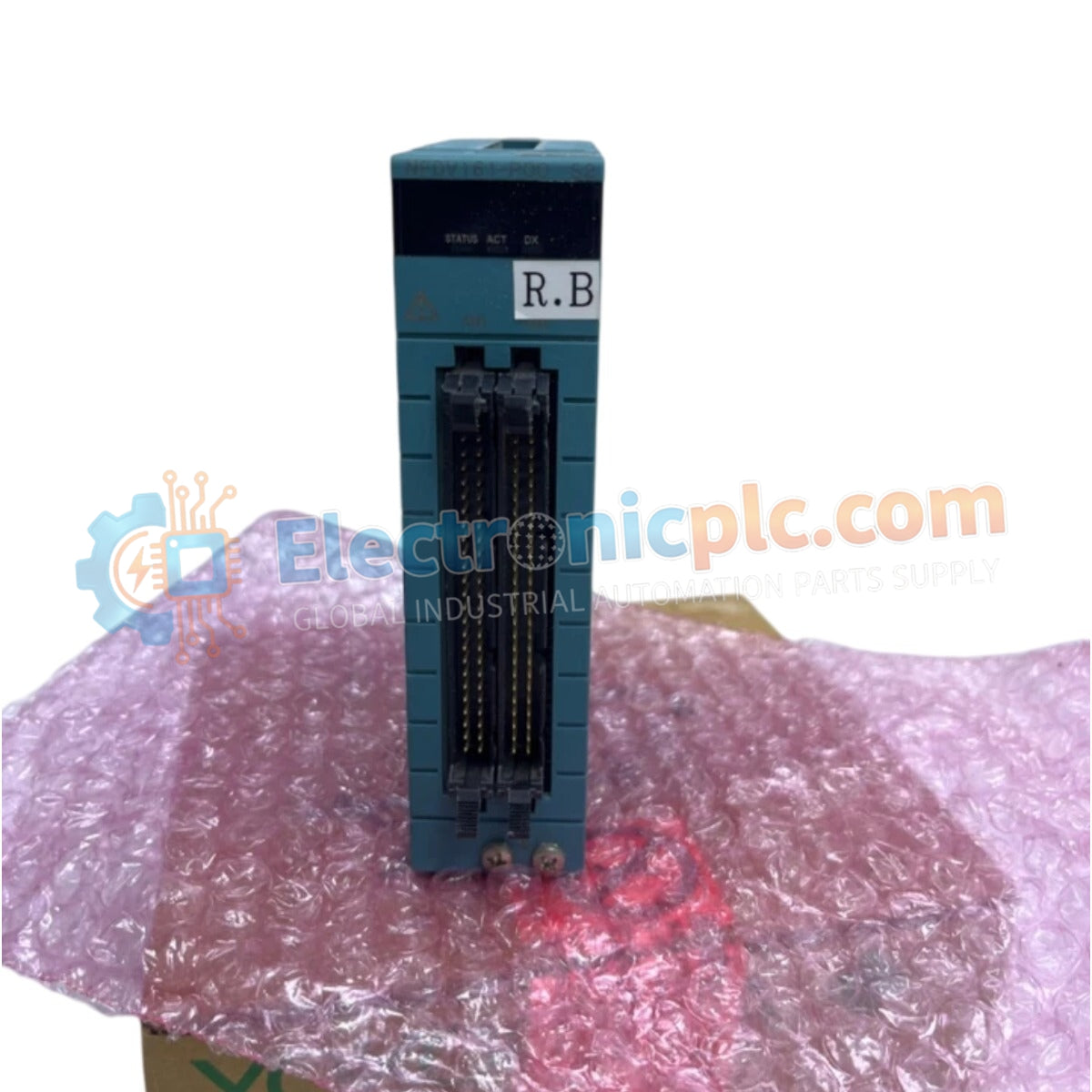

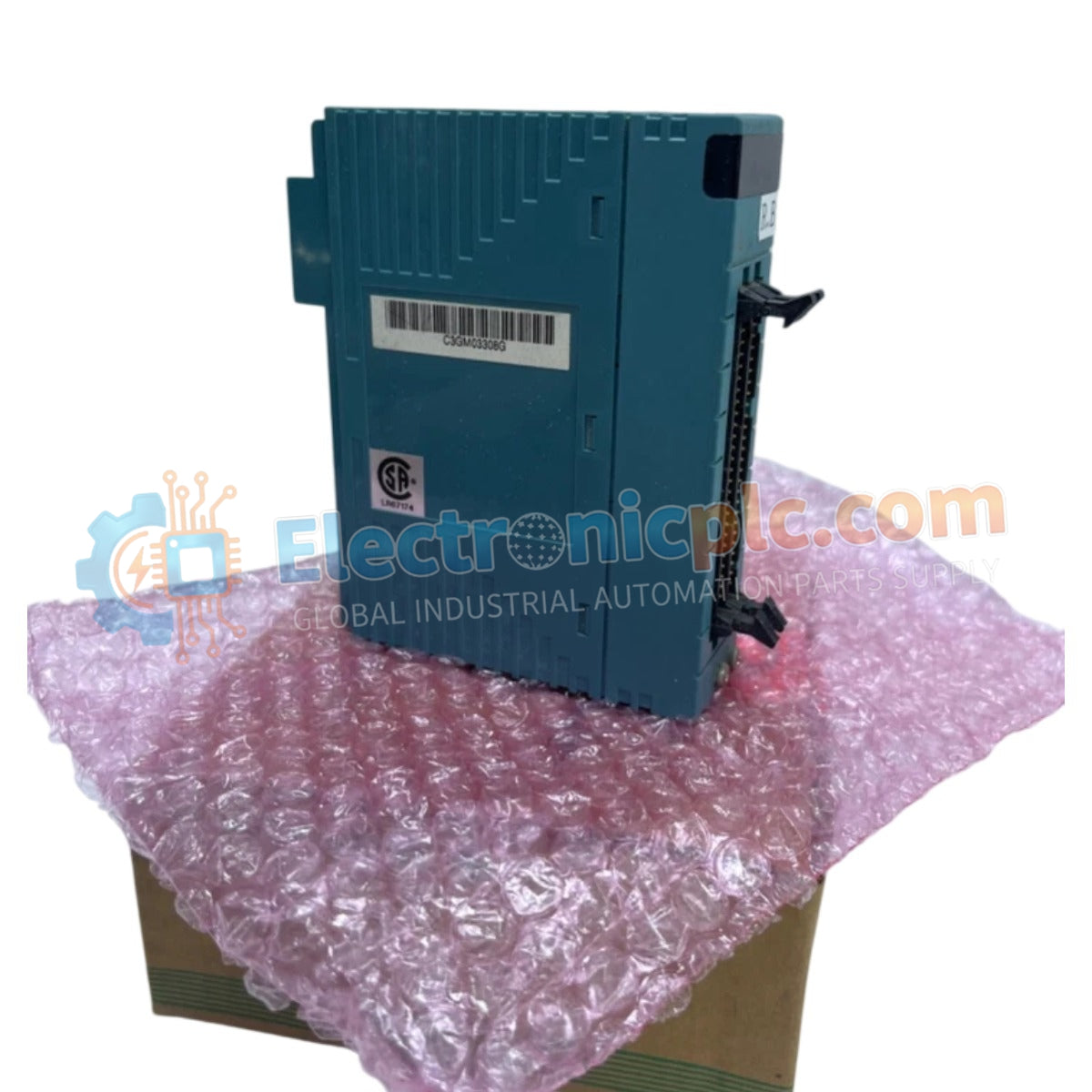

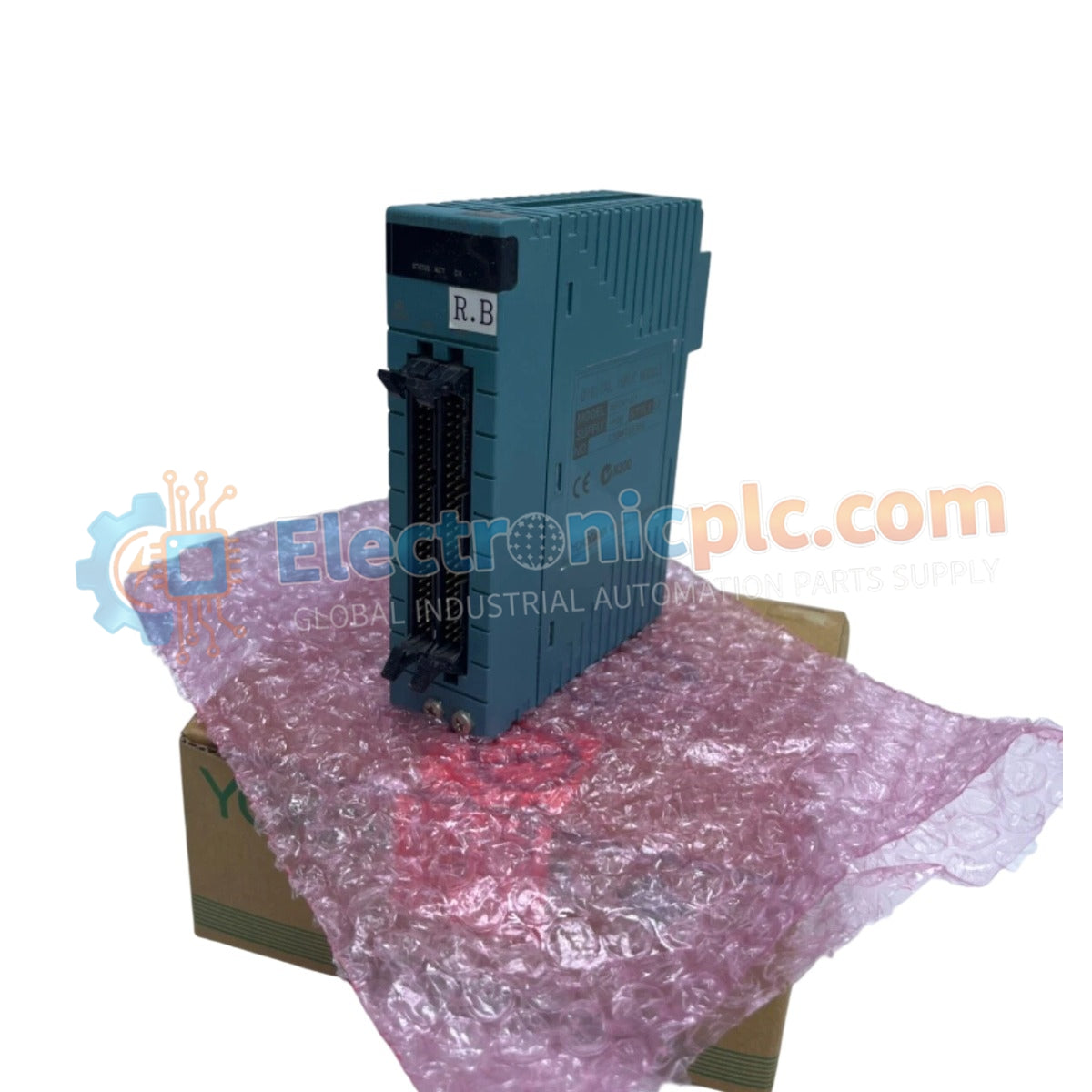

Configurado para la supervisión de estados digitales de 16 canales en arquitecturas N-IO (E/S de red), el Yokogawa NFDV161-P00 (módulo de entrada digital NFDV161) proporciona una ejecución física/eléctrica directa para la adquisición de señales de alta densidad. Este módulo funciona como la interfaz principal para sensores y conmutadores de campo de 24 VCC, facilitando la recopilación de datos en tiempo real a través de plataformas de red de control distribuidas.

Desglose de sufijos y matriz de modelos

• NFDV161: Designación del modelo base para el módulo de entrada digital de 16 canales.
• P00: Código de sufijo que indica la compatibilidad de la base de terminal estándar y la configuración para el sistema de gabinete de campo N-IO.

Especificaciones de hardware

Características de control de procesos y aislamiento

El NFDV161-P00 integra un aislamiento de varias etapas para proteger la lógica de control sensible de las interferencias eléctricas del lado del campo. Al emplear tanto optoacoplador como aislamiento galvánico, el módulo elimina el ruido de modo común y evita que los transitorios de voltaje se propaguen a través del backplane. Este diseño de aislamiento es vital para mantener el ciclo de actualización de datos de 10 ms, ya que asegura que las transiciones de señal de alta velocidad no sean enmascaradas por fluctuaciones eléctricas o bucles de tierra comunes en las instalaciones industriales.

Preguntas frecuentes

P: ¿El NFDV161-P00 admite el intercambio en caliente en condiciones de proceso normales?

R: No. Se debe desconectar la alimentación del nodo N-IO o aislar el módulo del bus de backplane activo antes de extraerlo para evitar errores de comunicación del backplane o daños en los componentes.

P: ¿Cómo maneja el módulo los requisitos de alta impedancia para los sensores de campo?

R: El módulo mantiene una alta impedancia de entrada (aproximadamente 10 kOhm), lo que minimiza la carga en los sensores de campo y evita una posible caída de la señal en configuraciones de cableado de larga distancia.

Directrices de instalación en campo

• Montaje: Asegúrese de que el NFDV161-P00 esté firmemente asegurado en la placa base N-IO. Verifique que el módulo esté bloqueado para mantener la conectividad eléctrica con la interfaz de comunicación del bus.
• Cableado: Utilice cableado de par trenzado blindado para los 16 canales. Conecte el blindaje a la barra de conexión a tierra designada del gabinete para maximizar el rechazo de la interferencia electromagnética (EMI).
• Conexión a tierra: Conecte el punto de tierra funcional del módulo al bus de tierra del sistema para asegurar la eficacia del aislamiento galvánico y los mecanismos de protección contra sobretensiones.
• Puesta en marcha: Verifique que el voltaje de entrada en el bloque de terminales esté dentro del rango de 24 VCC antes de finalizar la configuración del software en la estación de ingeniería del DCS.
