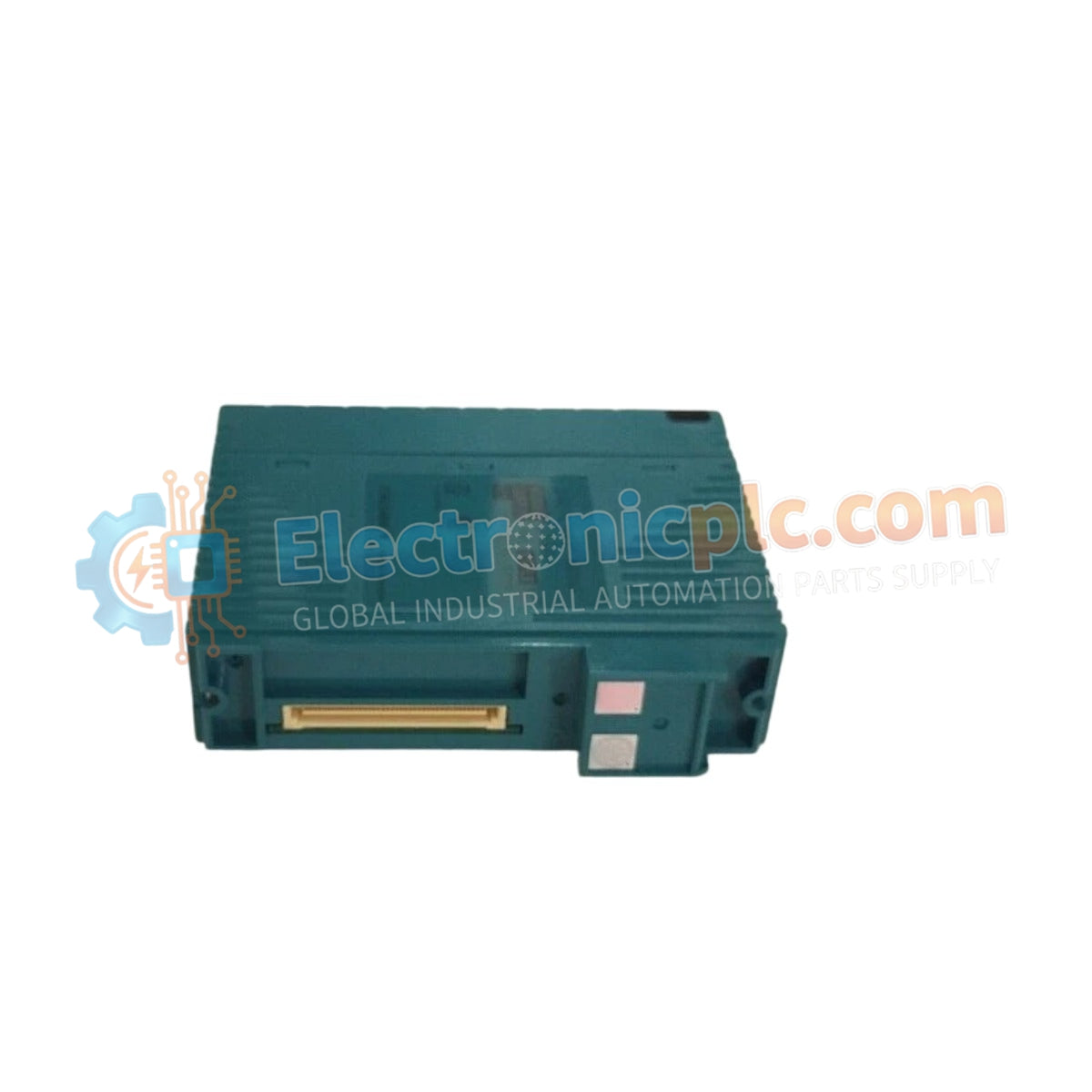

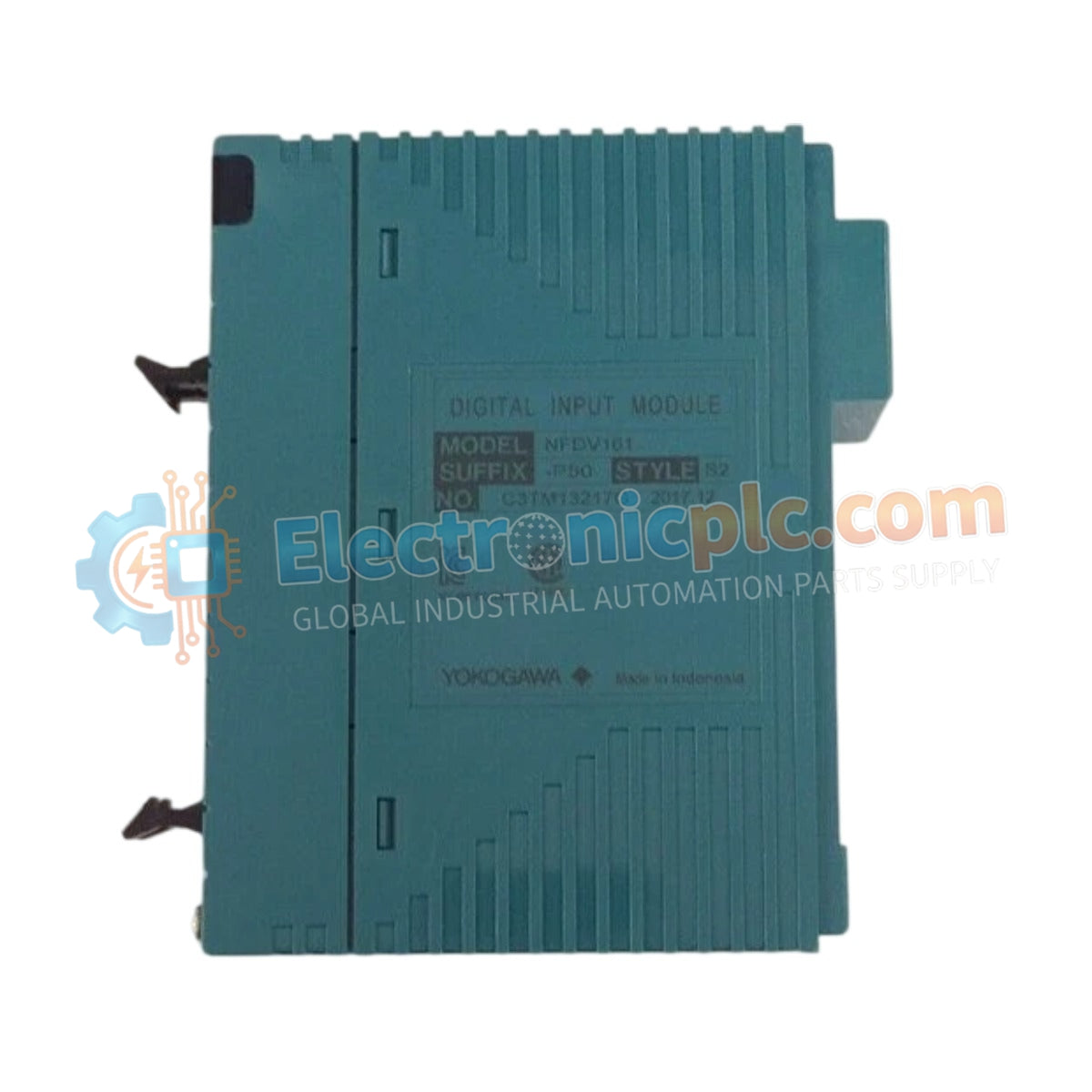

Configurado para la adquisición de señales digitales de alta densidad en plataformas de controlador autónomo FCN/FCJ, el Yokogawa NFDV161-P50 (módulo de entrada digital NFDV161) proporciona ejecución física/eléctrica directa para el monitoreo de estado de 64 canales. Este módulo actúa como la interfaz principal para sensores de campo de 24 VCC, interruptores y entradas de pulsadores, convirtiendo los estados lógicos discretos en datos deterministas para su procesamiento dentro de la arquitectura STARDoM.

Desglose de sufijos y matriz de modelos

• NFDV161: Designación del modelo base para el módulo de entrada digital de 64 canales.
• P50: Código de sufijo que indica la revisión de hardware optimizada para la compatibilidad con el controlador FCN/FCJ, incluyendo requisitos específicos de interfaz y conector de terminal.

Especificaciones de hardware

Control industrial y características de aislamiento

El NFDV161-P50 está diseñado para una sólida integridad de la señal en entornos de alta densidad. El módulo utiliza aislamiento galvánico para proporcionar protección de 2 kV CA entre las señales de entrada del lado del campo y la placa posterior interna del sistema, asegurando que los picos de voltaje o el ruido de modo común no pongan en peligro el rendimiento del controlador. Además, el aislamiento común a común de 500 VCA (segmentado cada 16 canales) previene la interferencia relacionada con la tierra entre grupos de sensores independientes. El módulo admite diversos comportamientos de entrada, incluido el monitoreo de estado de alta velocidad y la detección de entrada de pulsadores sin rebotes, lo que garantiza transiciones de estado confiables incluso en entornos eléctricos industriales ruidosos.

Preguntas frecuentes

P: ¿Se puede cambiar en caliente este módulo mientras el controlador autónomo está en funcionamiento?

R: No. Los protocolos de mantenimiento para la serie FCN requieren que la fuente de alimentación esté aislada de la interfaz de la placa posterior del módulo antes de la extracción física para evitar la corrupción de datos o fallas de bus.

P: ¿Cuáles son las especificaciones del cable para los terminales de abrazadera de presión?

R: Los terminales aceptan calibres de cable entre 0.5 y 2 mm cuadrados (AWG 20-14), con una longitud recomendada de pelado de aislamiento de 11 mm para garantizar un contacto eléctrico adecuado y un asiento del bloque de terminales.

Pautas de instalación en campo

• Montaje: Asegúrese de que el NFDV161-P50 esté instalado dentro de un gabinete clasificado para el rango de operación de -20 °C a +60 °C. Fije firmemente el módulo a la unidad base para mantener la estabilidad estructural contra la vibración.
• Cableado: Mantenga el cableado de la señal de entrada separado de las trayectorias de CA de alto voltaje por al menos 300 mm. Utilice cableado blindado de par trenzado y termine los blindajes en la barra de tierra del gabinete para mitigar la interferencia electromagnética.
• Conexión a tierra: Conecte el punto de tierra funcional del módulo al bus de tierra del sistema para validar la clasificación de aislamiento de 2 kV CA y proporcionar una protección eficaz contra sobretensiones.
• Puesta en marcha: Verifique el rango de voltaje de entrada (20 a 26.4 VCC) en los terminales del módulo antes de habilitar el monitoreo de la señal en el software de ingeniería FCN para evitar la tensión del circuito de entrada.
