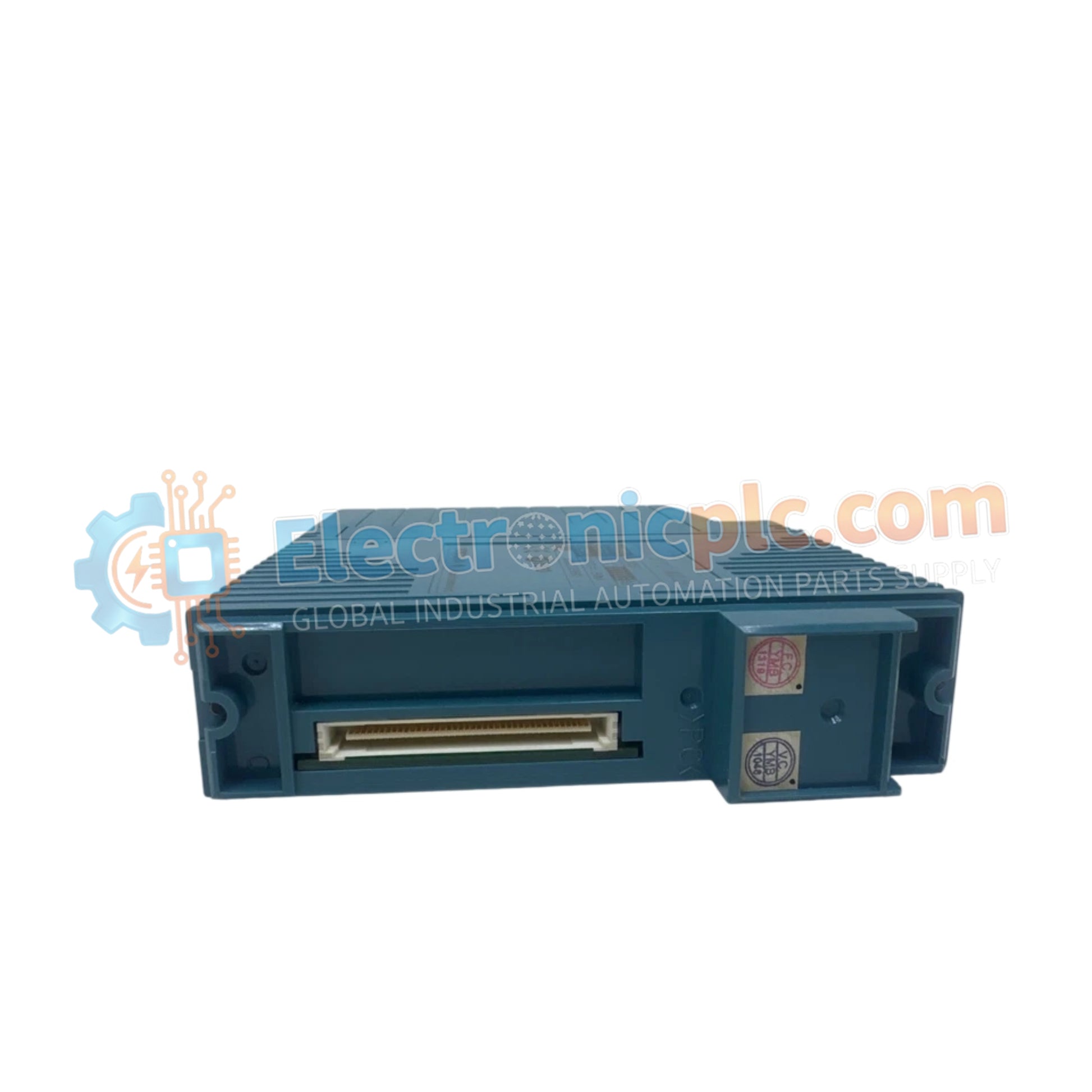

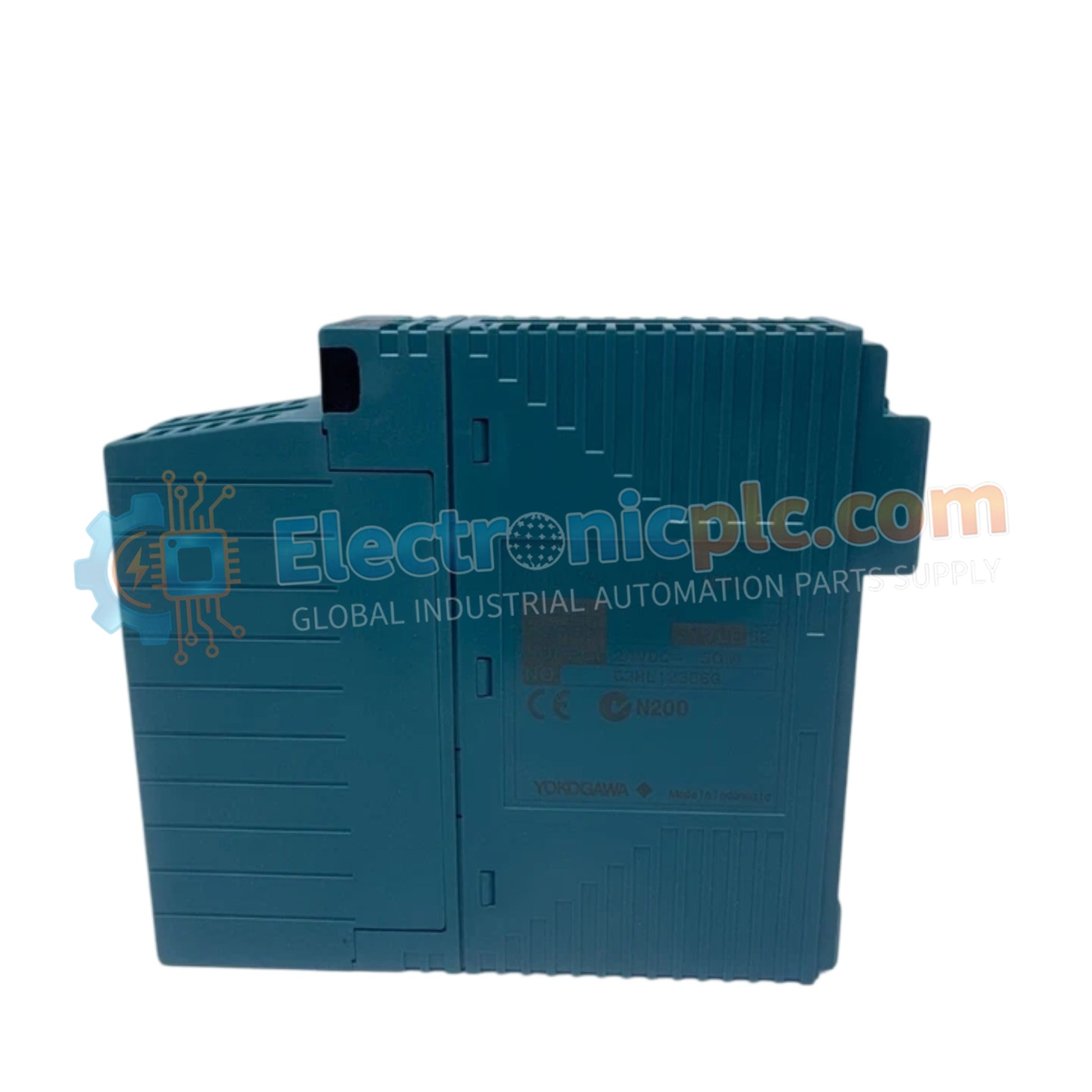

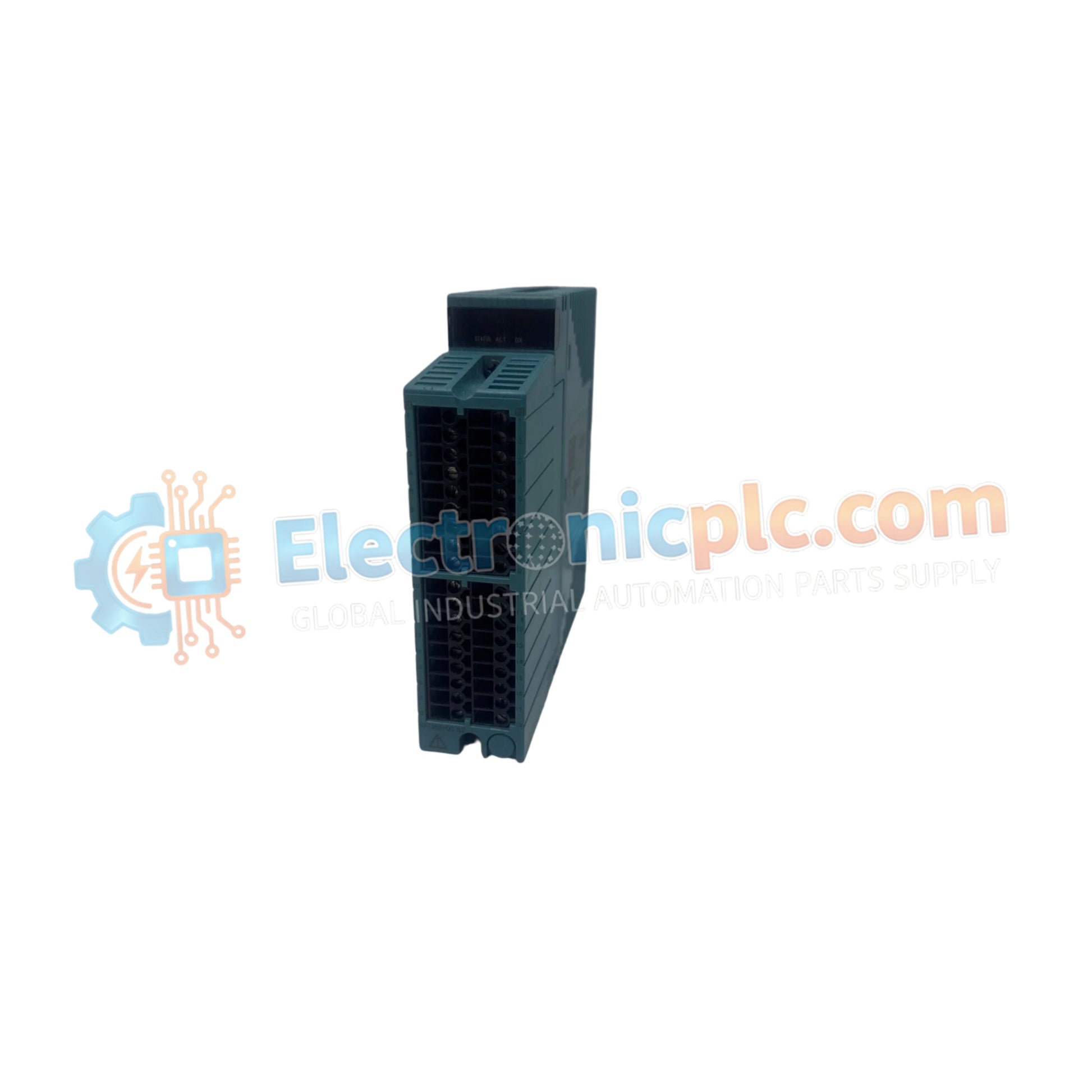

Configurado para control discreto en sistemas Stardom, el YOKOGAWA NFDV551-P10 S2 (módulo de salida digital NFDV551) proporciona ejecución física/eléctrica directa. Este componente de hardware gestiona 32 canales de salida digital, lo que permite la conmutación de actuadores y relés del lado del campo mediante configuraciones de lógica de sumidero o fuente a un nominal de 24 VDC.

Especificaciones de Hardware

Control Industrial y Conectividad de Red Determinista

El módulo NFDV551-P10 S2 está optimizado para aplicaciones de E/S de alta densidad donde se requiere una conmutación determinista. Al utilizar una arquitectura de salida flexible de sumidero/fuente, el módulo se adapta a varios requisitos de relés o controladores de solenoide del lado del campo. Los circuitos internos proporcionan aislamiento eléctrico entre la fuente de alimentación del lado lógico y los canales de salida de campo, lo que sirve para evitar que los picos transitorios retroalimenten el bus del backplane de Stardom.

Preguntas Frecuentes

P: ¿El NFDV551-P10 S2 admite el intercambio en caliente bajo carga? R: El intercambio en caliente generalmente se admite en el chasis modular de Stardom, pero la alimentación de campo externa debe desconectarse del bloque de terminales antes de retirar el módulo para evitar arcos en los pines de la interfaz.

P: ¿Se puede utilizar la clasificación de 2 A por canal simultáneamente en los 32 canales? R: El funcionamiento simultáneo a plena carga en todos los canales puede exceder los límites de disipación térmica de la carcasa del módulo; consulte las curvas de reducción de carga del módulo para conocer la corriente total máxima permitida por ranura del backplane.

Pautas de Instalación en Campo

• Asegúrese de que el backplane de Stardom esté apagado antes de insertar el módulo en la unidad base para evitar posibles daños al bus de comunicaciones.
• Asegure firmemente el conjunto del bloque de terminales a la placa frontal del módulo para garantizar un contacto de baja resistencia con el cableado de salida del lado del campo.
• Verifique la polaridad de la fuente de alimentación de campo de 24 VDC antes de la conexión; una polaridad incorrecta puede dañar la etapa de salida de sumidero/fuente.
• Implemente diodos de recuperación apropiados en cargas inductivas (como relés electromagnéticos o solenoides) para suprimir la contrafuerza electromotriz y extender la vida útil del módulo.
• Confirme que el montaje en carril DIN sea seguro y proporcione un espacio adecuado para el flujo de aire, asegurando que la temperatura ambiente se mantenga dentro del rango de -20 a 70 grados C.
