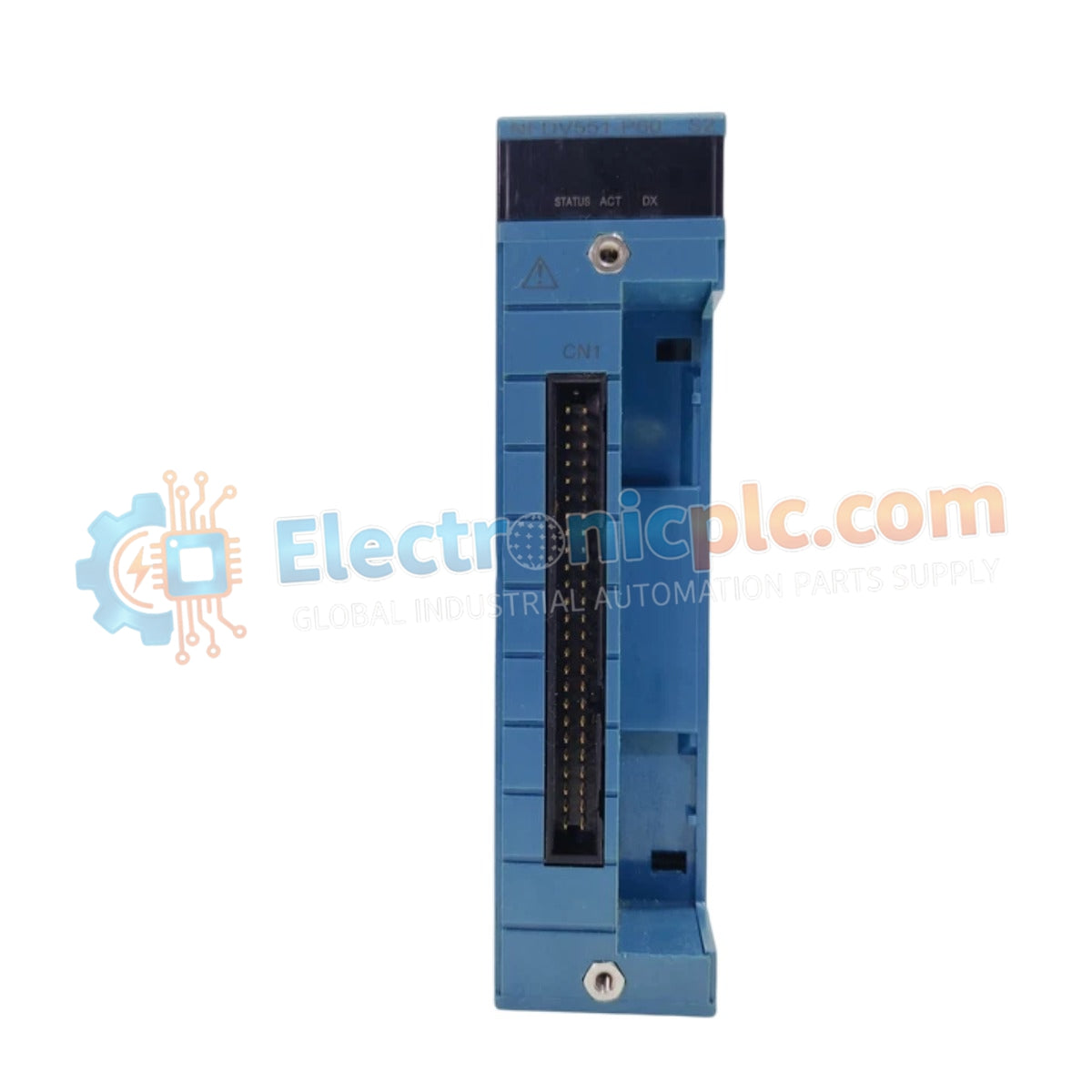

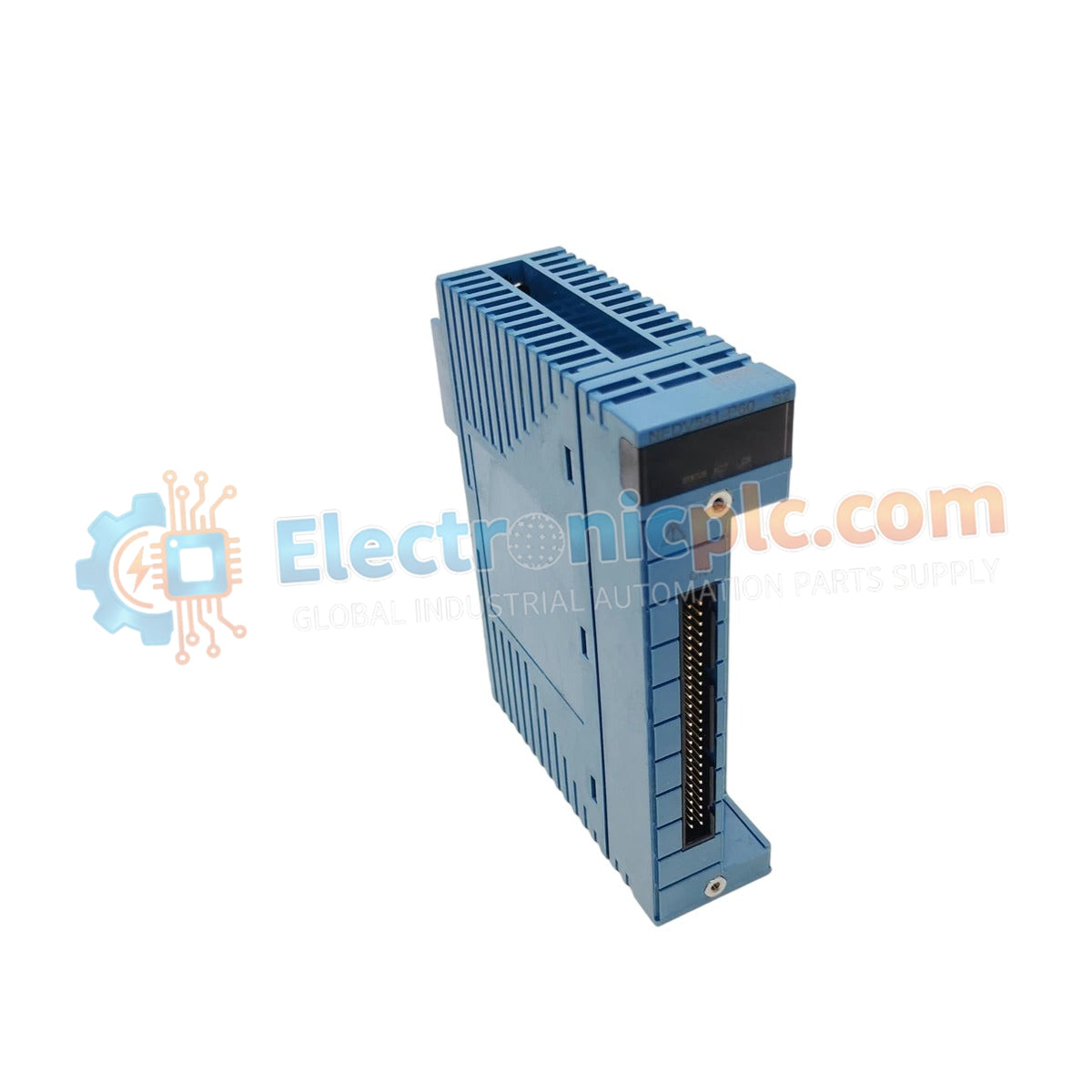

Configurado para la ejecución de comandos discretos de alta densidad en plataformas de controladores autónomos STARDOM, el Yokogawa NFDV551-P60 (módulo de salida digital NFDV551) proporciona ejecución física/eléctrica directa para el control de actuadores de 32 canales y dispositivos de campo. Este módulo facilita la interfaz entre la lógica de control centralizada y los elementos del proceso del lado del campo, asegurando una conmutación de estado determinista en aplicaciones de automatización industrial exigentes.

Desglose de sufijos y matriz de modelos

• NFDV551: Designación del modelo base para el módulo de salida digital de 32 canales.
• P60: Código de sufijo que indica la compatibilidad y configuración de terminal estándar para la interfaz de base de E/S de la serie STARDOM.

Especificaciones de hardware

Control industrial y características de aislamiento

El NFDV551-P60 está diseñado para una entrega de energía robusta y una integridad de señal. Al incorporar aislamiento de salida, el módulo mitiga el riesgo de daños en el backplane causados por fallas eléctricas en el lado del campo. Este diseño arquitectónico permite que el módulo maneje conmutaciones de baja potencia (hasta 100 mA por canal) para dispositivos como válvulas e indicadores sin comprometer la estabilidad del bus de control digital. La configuración de salida de sumidero de corriente proporciona opciones de interfaz optimizadas para sensores de automatización industrial estándar y elementos de control final, mientras que la clasificación de protección IP65 garantiza la durabilidad contra la entrada de polvo y humedad en entornos hostiles.

Preguntas frecuentes

P: ¿El NFDV551-P60 admite el intercambio en caliente durante el funcionamiento normal del sistema?

R: No. Se debe aislar la alimentación del módulo y asegurar el backplane antes de la extracción física del módulo para evitar arcos eléctricos o daños en la interfaz de comunicación.

P: ¿Cómo se maneja la salida de sumidero de corriente al accionar cargas inductivas?

R: Al accionar cargas inductivas como válvulas solenoides o relés, se deben instalar diodos de retorno externos para suprimir las tensiones transitorias y proteger los transistores de salida del retroceso inductivo.

Guía de instalación en campo

• Montaje: Asegúrese de que el NFDV551-P60 esté firmemente sujeto al riel DIN estándar. Verifique que el montaje sea perpendicular a la superficie del gabinete para mantener la clasificación IP65.
• Cableado: Utilice calibres de cable adecuados para una corriente continua de 100 mA. Mantenga el cableado de alimentación de salida físicamente separado del cableado de señal de bajo voltaje para evitar la inyección de ruido inductivo.
• Conexión a tierra: Conecte el chasis del módulo al bus de tierra del sistema para garantizar la eficacia del aislamiento eléctrico y los circuitos de protección contra sobretensiones.
• Puesta en marcha: Verifique que la tensión de alimentación de campo de 24 VCC esté dentro del rango de 20,4 a 26,4 V antes de habilitar las salidas para evitar el estrés del hardware durante la secuencia de encendido inicial.
