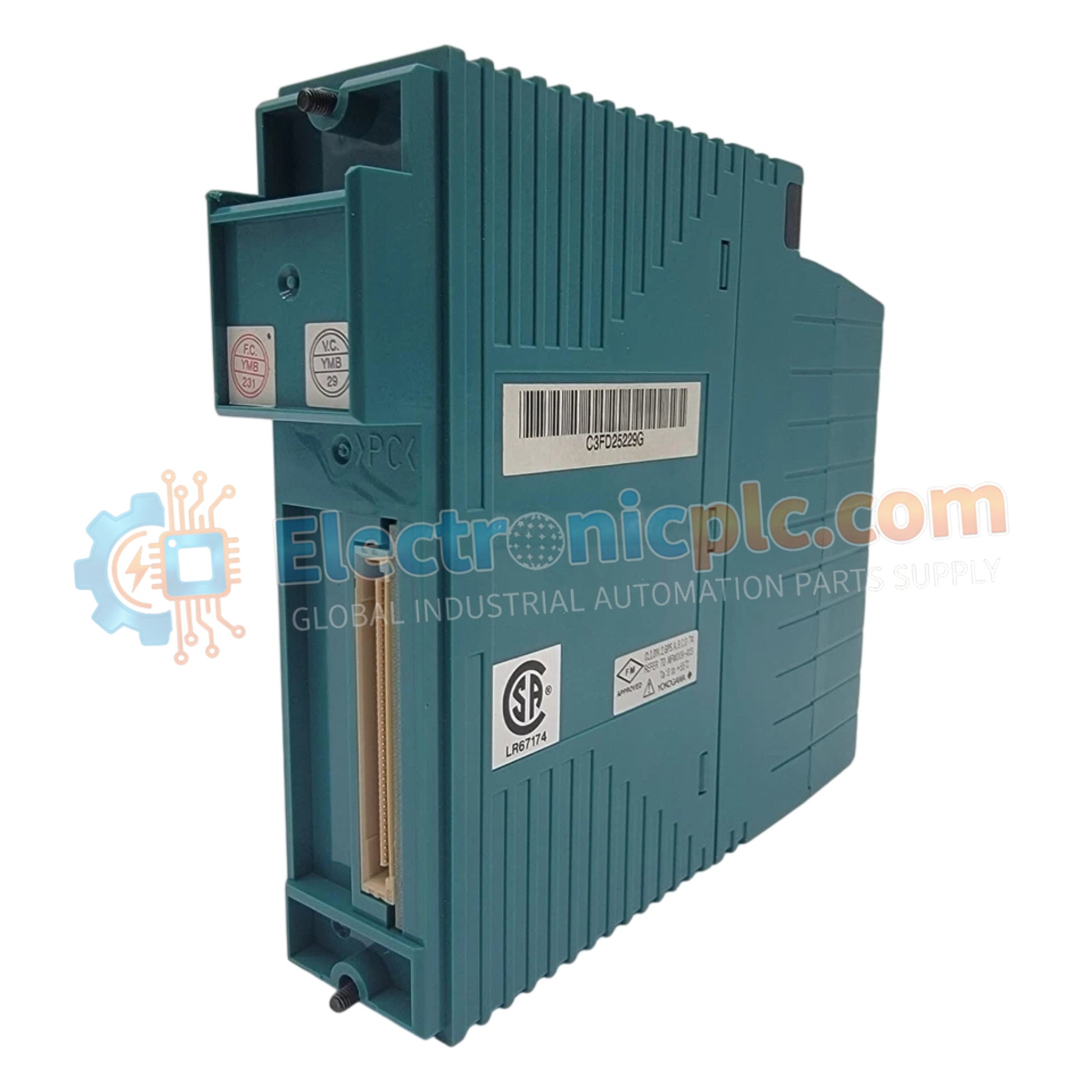

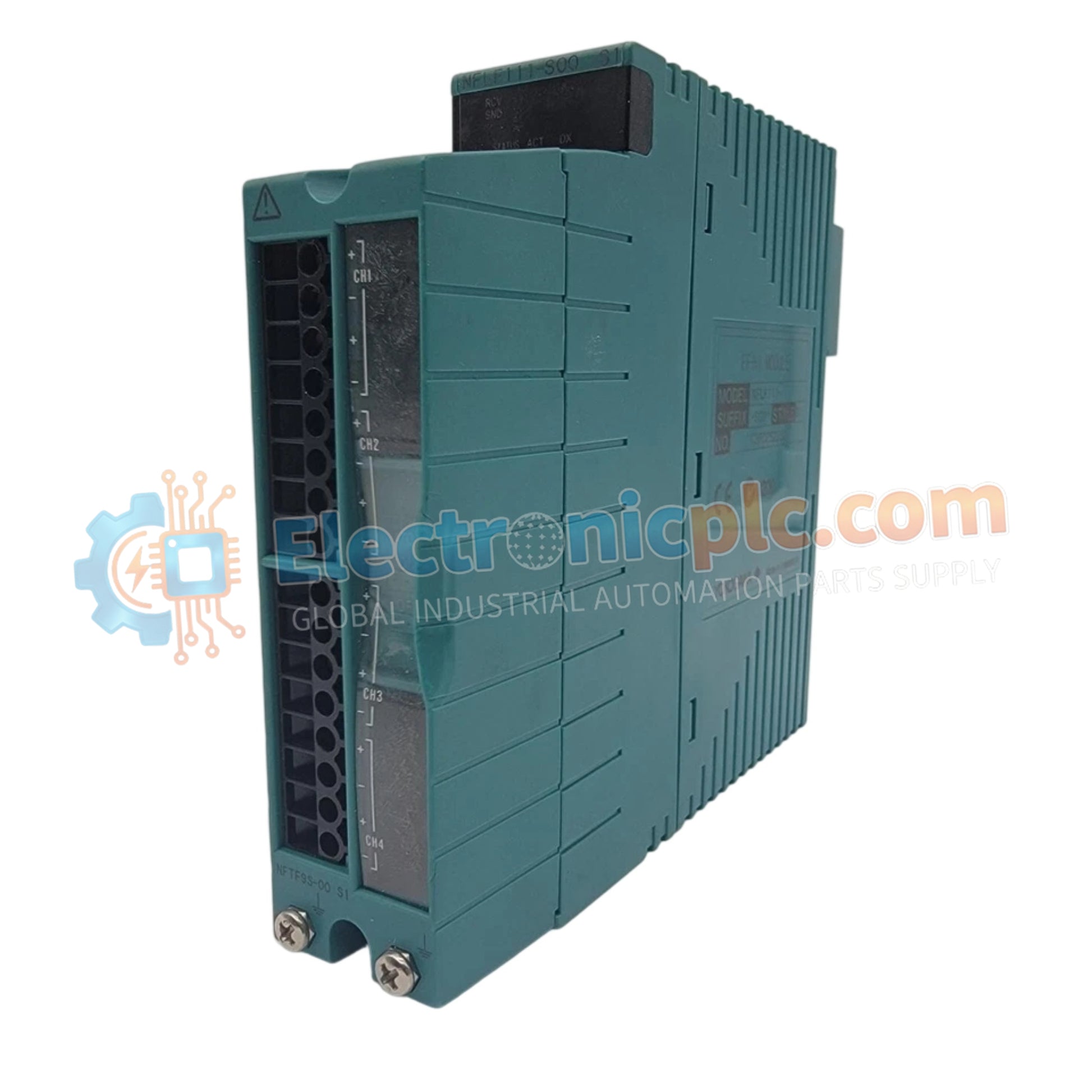

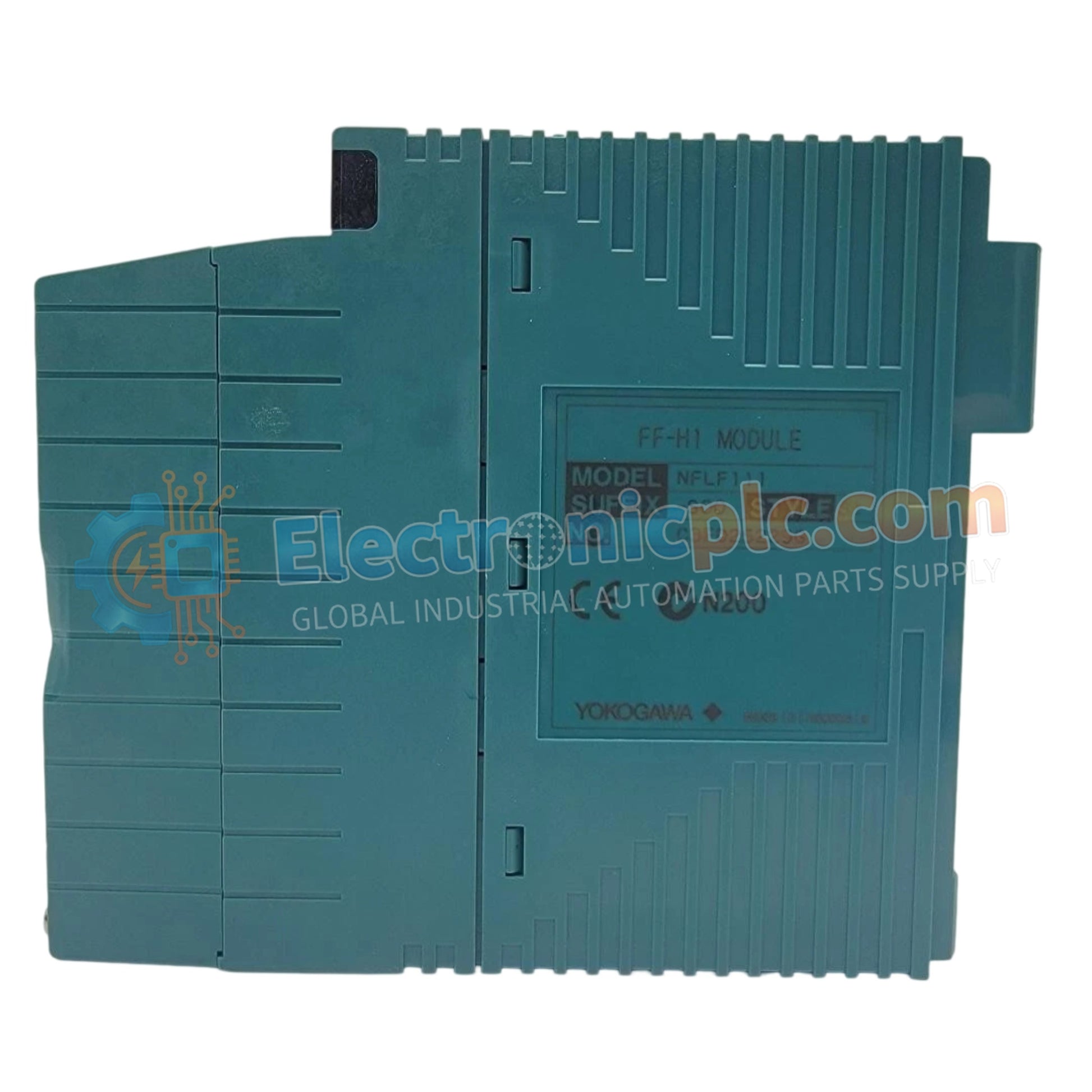

Configurado para la integración de dispositivos de campo digitales en redes de control CENTUM VP y CS, el Yokogawa NFLF111-S00/F9S00 (Módulo Foundation Fieldbus NFLF111) proporciona una ejecución física/eléctrica directa de comunicación digital bidireccional y multi-drop con instrumentos de campo.

Desglose de Sufijos y Matriz de Modelos

• NFLF111: Designación del módulo base para la interfaz de comunicación Foundation Fieldbus.
• S00: Sufijo que indica la configuración de hardware estándar para el procesamiento de señales Fieldbus.
• F9S00: Sufijo suplementario que identifica el cumplimiento de seguridad y la habilitación de funciones específicas a nivel regional o de sistema.

Especificaciones de Hardware

Control Industrial e Integración Fieldbus

El módulo NFLF111-S00/F9S00 actúa como la interfaz host principal para los segmentos Foundation Fieldbus (H1) dentro de la arquitectura CENTUM. Gestiona la programación determinista de los datos de los dispositivos de campo, incluidas las variables de proceso, el estado de diagnóstico y los parámetros de configuración. La arquitectura del módulo está diseñada para mantener un intercambio de datos de alta disponibilidad, facilitando una integración eficiente entre la instrumentación de campo inteligente y el Sistema de Control Distribuido (DCS). Al descargar las tareas de programación y protocolo de comunicación de fieldbus del controlador principal, este módulo garantiza que el monitoreo de procesos en tiempo real se mantenga consistente y confiable en toda la red.

Preguntas Frecuentes

P: ¿Se puede reemplazar en caliente el NFLF111-S00/F9S00 mientras el segmento Fieldbus está activo?

R: No. El NFLF111 no admite el reemplazo en caliente. El rack de control debe desenergizarse, o el módulo aislarse mediante procedimientos de software del sistema, antes de retirarlo para evitar posibles interrupciones en la comunicación del segmento Fieldbus.

P: ¿Es este módulo compatible con todas las versiones de las series CENTUM CS y VP?

R: La compatibilidad depende de la revisión específica del sistema y de los requisitos del segmento Fieldbus; confirme que el número de pieza del módulo está incluido en la lista de compatibilidad de hardware de su sistema antes de la implementación.

Pautas de Instalación en Campo

1. Asegúrese de que el módulo esté completamente insertado en la ranura del rack prevista, alineando cuidadosamente los conectores del backplane para evitar daños mecánicos o desalineación de pines.
2. Apriete firmemente los tornillos de retención para asegurar la conexión a tierra del chasis, lo cual es vital para mantener el blindaje de la señal Fieldbus y la inmunidad al ruido.
3. Verifique que el cableado del segmento Fieldbus H1 esté correctamente terminado en ambos extremos del tronco para evitar reflejos de señal y errores de transmisión.
4. Mantenga el cableado de la señal Fieldbus segregado de las líneas de alimentación de alta corriente para mantener la integridad de la comunicación digital H1.
5. Después de la instalación física, utilice la estación de ingeniería para verificar que el módulo sea reconocido correctamente por el DCS y que las comunicaciones del dispositivo se establezcan en el segmento.
