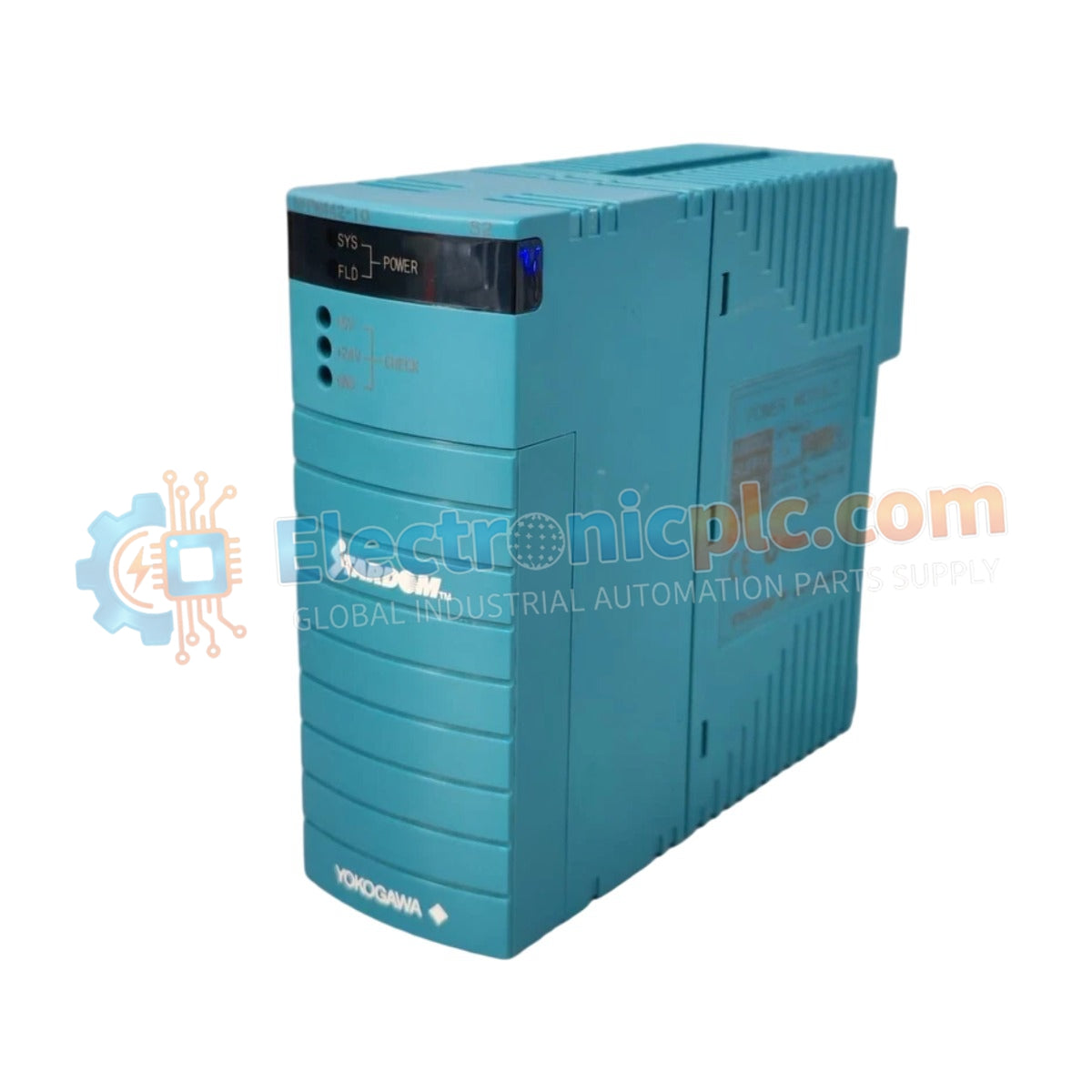

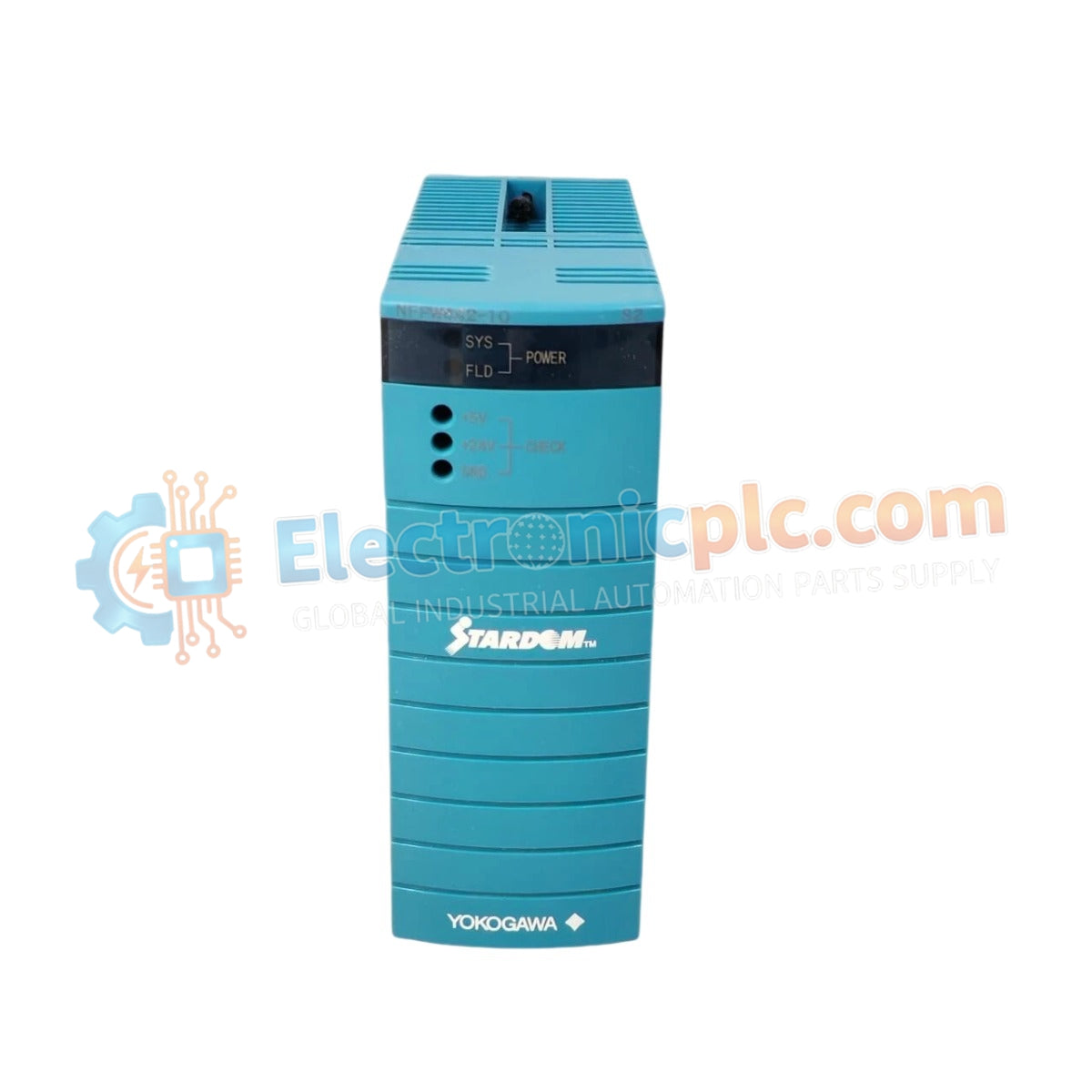

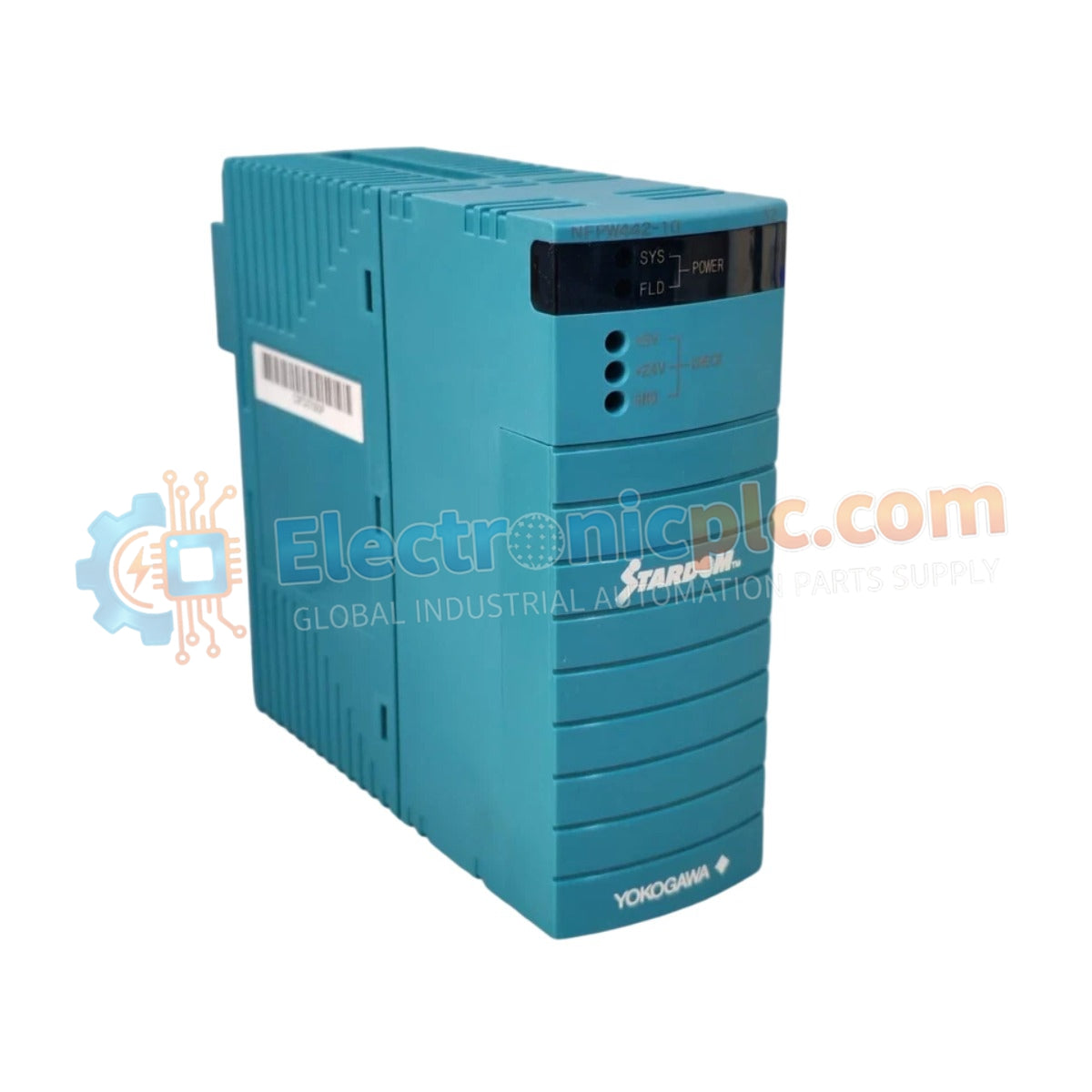

Configurado para la regulación de potencia y la conversión de voltaje en redes de control FCN-RTU, el YOKOGAWA NFPW426-50 (módulo de fuente de alimentación NFPW426-50) proporciona distribución eléctrica física directa a los ensamblajes secundarios del procesador de control y de E/S.

Desglose de sufijos y matriz de modelos

• NFPW426-50: Unidad base del módulo de fuente de alimentación para la serie de hardware FCN-RTU.

Especificaciones de hardware

Integración de control de procesos DCS

El módulo NFPW426-50 incorpora una arquitectura de aislamiento de canal a canal para evitar bucles de tierra y la propagación de ruido de modo común dentro del chasis de control FCN-RTU. El módulo garantiza una regulación precisa de la salida de CC para mantener la integridad de la señal para los bucles HART de 4-20 mA y los módulos de E/S digitales asociados. Los circuitos integrados de protección contra sobrecorriente y sobretensión monitorean continuamente los parámetros de carga del bus para garantizar una ejecución estable de la lógica de control durante posibles fluctuaciones de la fuente de entrada.

Preguntas frecuentes

P: ¿El NFPW426-50 admite una configuración de energía redundante sin problemas?

R: El módulo admite la distribución de energía estándar; sin embargo, la lógica de redundancia específica depende de la configuración de la fuente de alimentación secundaria y de los enclavamientos de la placa posterior proporcionados por el sistema portador FCN-RTU.

P: ¿Existen requisitos de reducción térmica para la operación a gran altitud?

R: Aunque el módulo está clasificado para operar hasta 3000 m, asegúrese de que se mantenga el flujo de aire ambiental para evitar puntos calientes localizados, especialmente cuando se opera a la salida de potencia máxima de 60 W.

Pautas de instalación en campo

1. Verifique que el voltaje de entrada principal coincida con la clasificación de 12 V CC o 24 V CC antes de cablear a los terminales.
2. Asegure el módulo al riel de montaje asegurando una conexión sólida del chasis a tierra para mantener la efectividad del blindaje EMI.
3. Observe todas las marcas de polaridad del cableado; asegúrese de que los tornillos de los terminales estén apretados al par especificado para evitar la resistencia de contacto.
4. Mantenga un espacio libre mínimo de 50 mm alrededor de las rejillas de ventilación del módulo para facilitar la disipación de calor pasiva.
5. Realice una verificación de voltaje en los terminales de salida antes de conectar cargas de E/S sensibles para confirmar la entrega estable de 5 V CC y 24 V CC.
