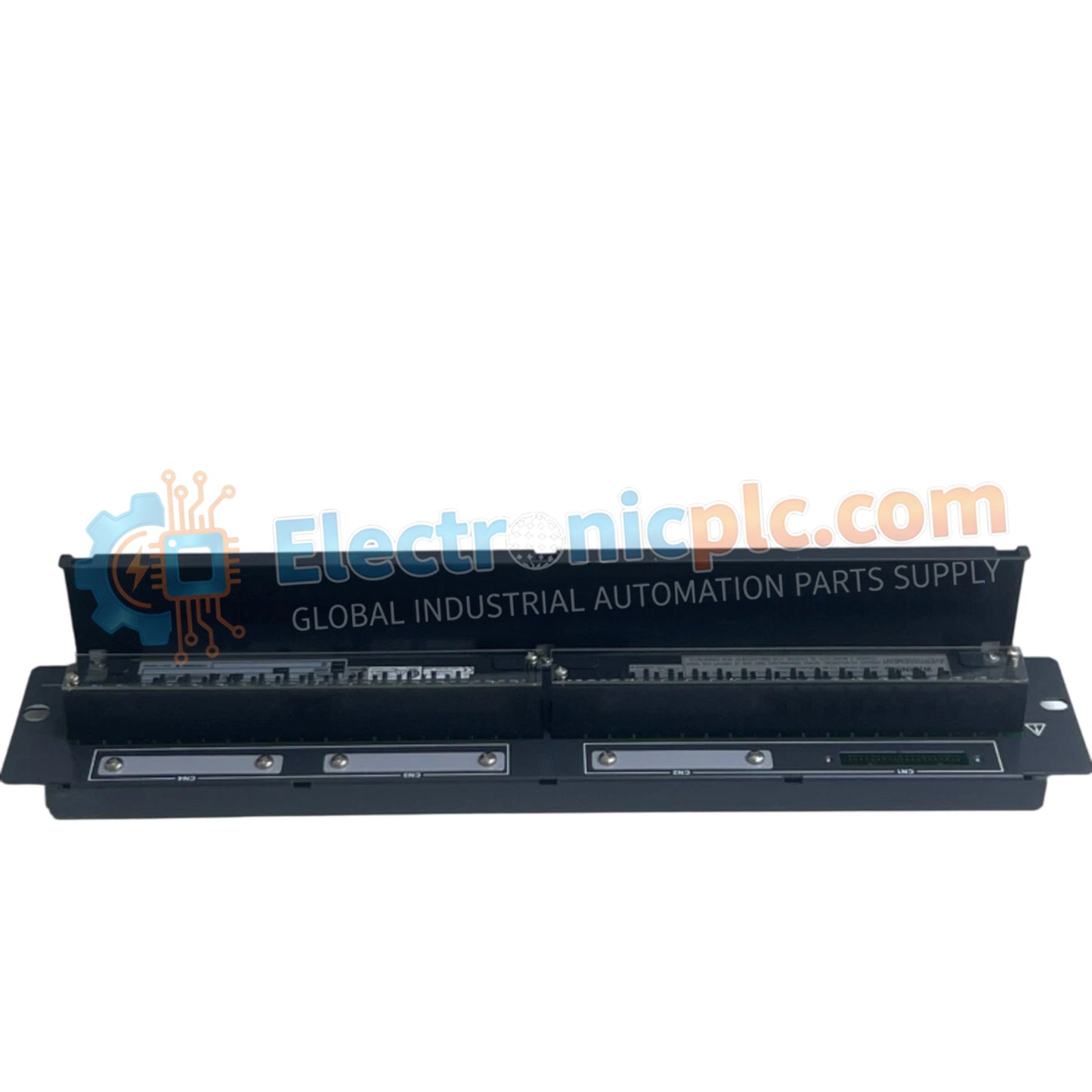

Configurado para la distribución de señales de campo en redes de control industrial, el Yokogawa AE4D-05 (Módulo de interfaz de nodo AE4D-05) proporciona una ejecución física/eléctrica directa de la terminación y el enrutamiento de señales a través de nodos distribuidos.

Especificaciones del hardware

Control de procesos e integridad de la señal

El módulo AE4D-05 está diseñado para mantener la integridad de la señal en entornos industriales hostiles, presentando una envolvente con clasificación IP65 que evita la entrada de polvo y humedad. La arquitectura interna utiliza materiales ignífugos UL 94 V-0, lo que garantiza la seguridad en diversas condiciones térmicas. Con una resistencia de aislamiento de 100 MOhm, el módulo aísla eficazmente las rutas de señal de posibles corrientes de fuga. Esta robustez facilita el tránsito fiable de datos entre los sensores de campo y los armarios de control, lo que respalda un rendimiento determinista en aplicaciones de automatización de procesos donde se requiere precisión de la señal y resiliencia mecánica.

Preguntas frecuentes

P: ¿El módulo AE4D-05 se puede intercambiar en caliente durante el funcionamiento normal?

R: No. El AE4D-05 no admite el intercambio en caliente. El sistema debe desenergizarse y los bucles de señal aislarse antes de realizar cualquier mantenimiento o extracción para evitar fallos eléctricos.

P: ¿Cuál es el requisito de par especificado para los tornillos de terminal M4?

R: El par recomendado es de 0,5 a 0,6 Nm; la aplicación adecuada de este par garantiza una conexión segura a la vez que evita la fatiga mecánica o el desprendimiento de las roscas del bloque de terminales.

Guía de instalación en campo

1. Monte el módulo en un bastidor o chasis estándar, asegurándose de que la unidad esté nivelada para evitar tensiones mecánicas en los pines de la interfaz de señal.
2. Termine todos los cables de campo en los 16 terminales de tornillo M4 utilizando orejetas de cable adecuadas para garantizar una resistencia de contacto constante.
3. Confirme que el entorno operativo se mantiene dentro del rango de -40 °C a 85 °C y que el módulo se instala lejos de fuentes de calor extremo.
4. Asegúrese de que los blindajes de los cables de señal estén conectados a tierra en un único punto al bus de tierra del armario para minimizar la inyección de ruido y mantener la integridad de la resistencia de aislamiento.
5. Después de la instalación, inspeccione los sellos IP65 para confirmar que no estén dañados, asegurando que la unidad permanezca protegida contra contaminantes ambientales.
