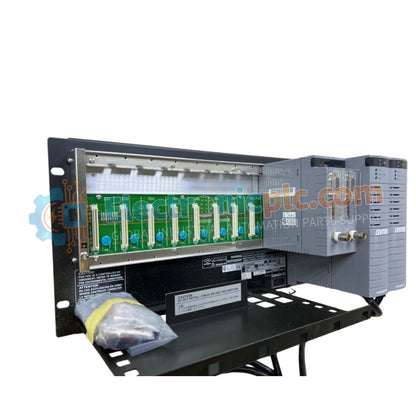

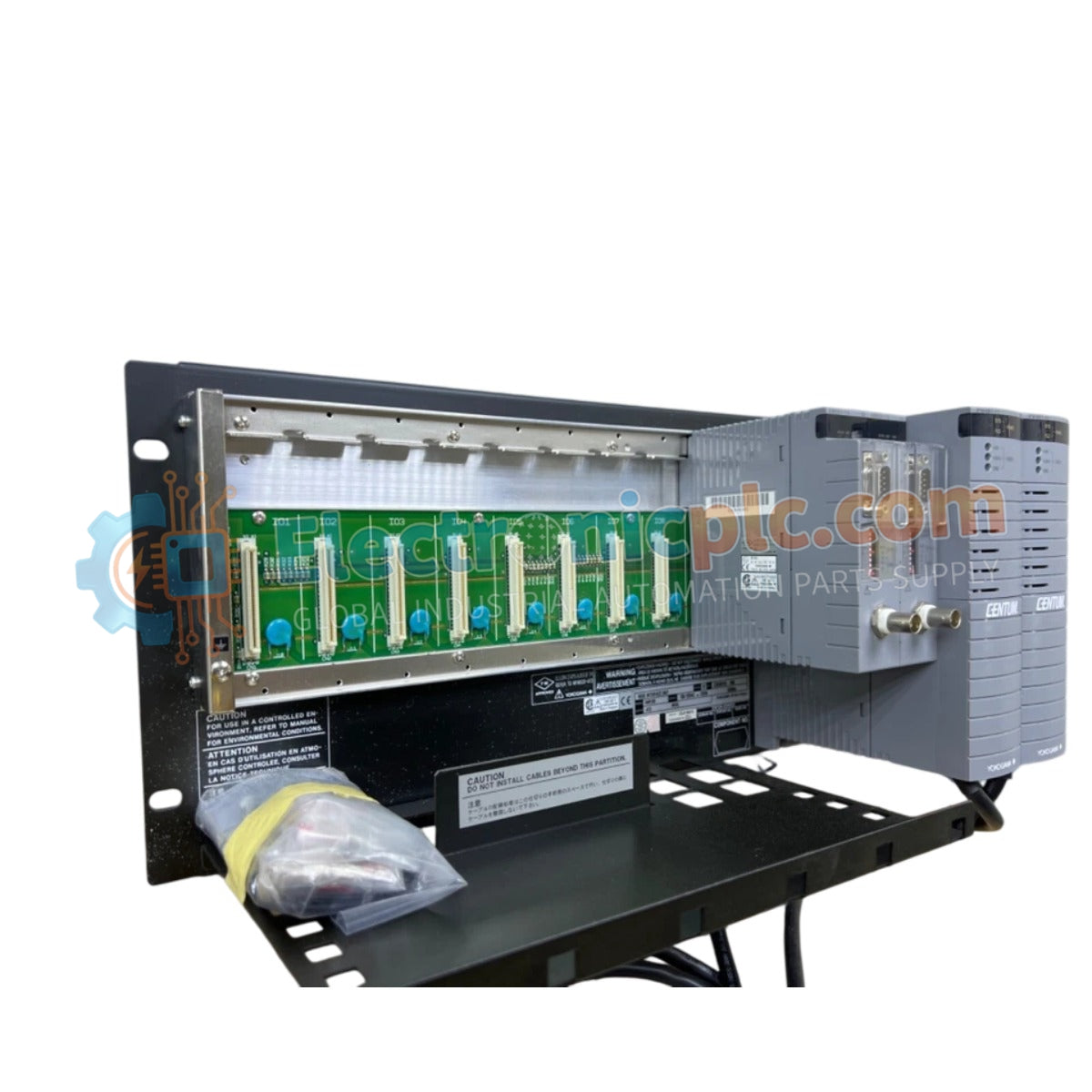

Configurada para la transmisión de datos de alta velocidad en redes de control CENTUM VP, la Yokogawa ANR10D-413/NDEL (Unidad de Interfaz de Nodo ANR10D-413/NDEL) proporciona ejecución eléctrica directa para la comunicación ER Bus entre estaciones de control de campo y nodos de E/S remotos.

Especificaciones de Hardware

Conectividad de Control de Procesos y DCS de Yokogawa

La ANR10D-413/NDEL actúa como la puerta de enlace principal para el ER Bus, manteniendo un intercambio de datos determinista dentro de la arquitectura CENTUM VP. Esta unidad está diseñada para facilitar un robusto aislamiento de canal a canal para las señales de bus subyacentes, evitando que el ruido eléctrico afecte la integridad de los datos de control de procesos. Al proporcionar una gestión de rutas de comunicación de alta velocidad, el módulo asegura la sincronización a través de nodos distribuidos, lo cual es requerido para estrategias de control multiloop complejas y una propagación rápida de alarmas.

Preguntas Frecuentes

P: ¿Se puede configurar esta unidad para rutas de comunicación redundantes?

R: Sí. La arquitectura del ER Bus admite configuraciones de ruta redundantes donde la ANR10D-413/NDEL actúa como un nodo de interfaz primario o secundario, asegurando la comunicación continua si una única ruta de cable se ve comprometida.

P: ¿Cuáles son los indicadores de diagnóstico principales en el panel frontal?

R: La unidad cuenta con LEDs de estado que reflejan la salud de la conexión del ER Bus, el estado de la alimentación y la actividad del nodo de interfaz. Una luz de estado fija indica comunicación normal, mientras que los estados intermitentes o rojos suelen significar errores de bus o fallos de hardware.

Guías de Instalación en Campo

1. Asegúrese de que la unidad de interfaz de nodo esté montada en un armario rack estándar de 19 pulgadas para proporcionar un soporte estructural adecuado para el peso de 2.6 kg.
2. Verifique que la fuente de alimentación de 24 V CC esté regulada para evitar caídas de voltaje durante la demanda máxima de corriente de 5.5 A.
3. Utilice un cableado ER Bus especificado de alta calidad para mantener la impedancia de la señal y evitar errores de transmisión en largas distancias.
4. Asegúrese de que el chasis esté conectado a una toma de tierra común del armario para proporcionar un blindaje adecuado contra la interferencia electromagnética (EMI).
5. Antes de la integración final, realice una verificación de continuidad en todas las conexiones del bus para confirmar que la capa física esté libre de cortocircuitos o circuitos abiertos.
