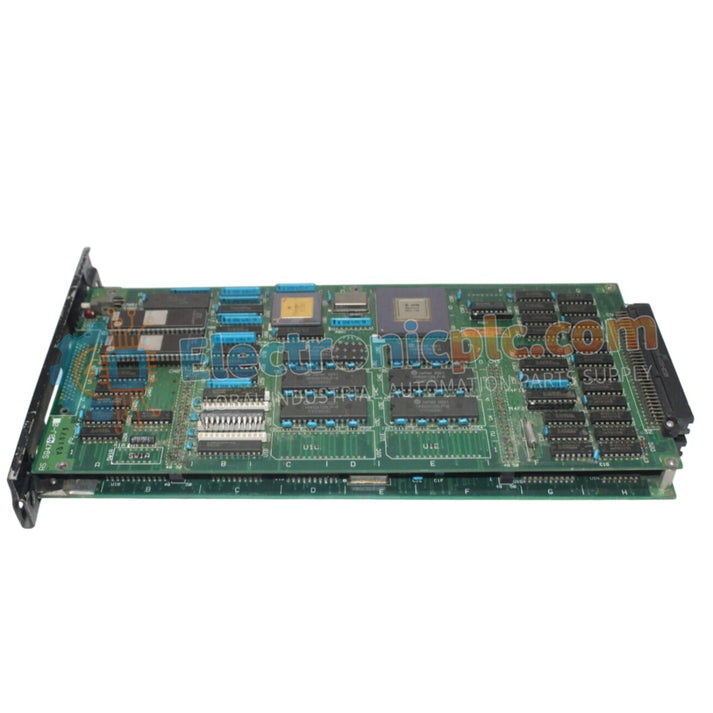

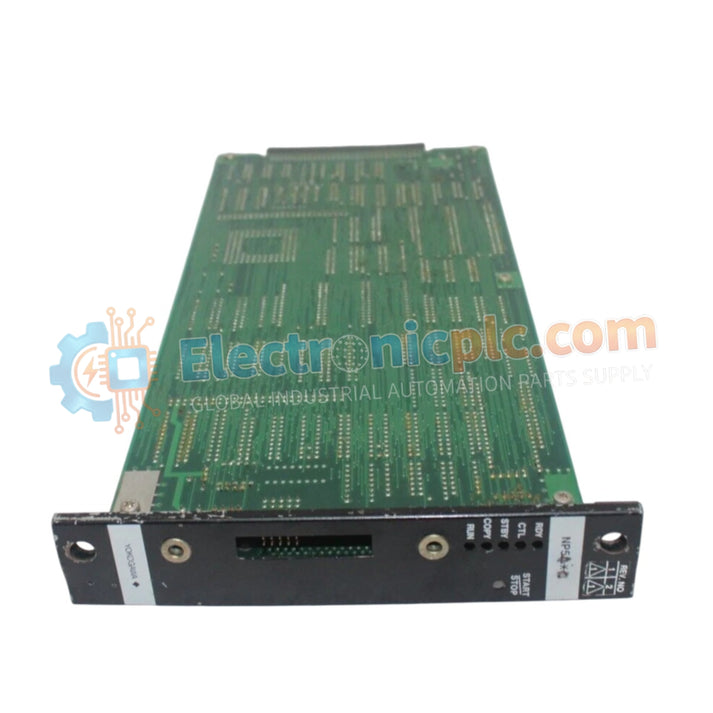

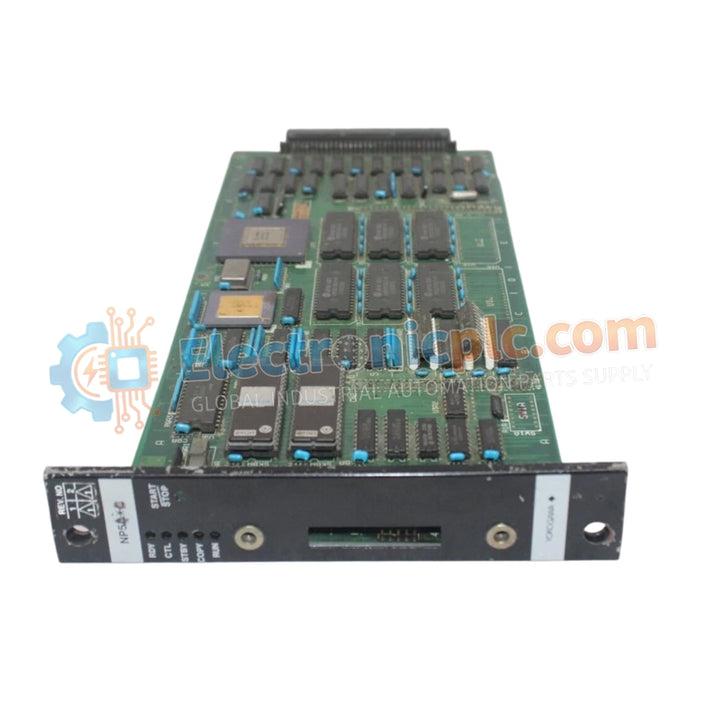

Configurada para la ejecución lógica de alta velocidad en arquitecturas de sistemas de control distribuido (DCS), la YOKOGAWA NP54*C (Tarjeta de Procesador Mejorada NP54*C) proporciona un rendimiento computacional avanzado y una gestión de E/S en tiempo real. Este componente de hardware sirve como la interfaz de procesamiento central utilizada para ejecutar bucles de control complejos y diagnósticos de sistema en plataformas de automatización modular.

Especificaciones de Hardware

Ejecución Lógica y Diagnóstico

La NP54*C está diseñada para proporcionar una capacidad de procesamiento "mejorada" en comparación con los módulos estándar, específicamente optimizada para la ejecución lógica repetitiva rápida. Al emplear instrucciones de E/S directas, el procesador minimiza la sobrecarga típicamente asociada con el escaneo de grandes bases de datos de E/S, lo que resulta en tiempos de respuesta de bucle más rápidos. El módulo también cuenta con rutinas de diagnóstico de sistema dedicadas que monitorean el estado del hardware, incluyendo salidas de alarma integradas para fallas críticas como mal funcionamiento del ventilador de enfriamiento. Esta combinación de potencia de procesamiento y transparencia de diagnóstico lo hace adecuado para tareas de control de procesos sensibles al tiempo.

Preguntas Frecuentes (FAQ)

P: ¿Cuál es el beneficio del método de actualización "E/S Directa" utilizado en este módulo?

R: Las instrucciones de E/S directas permiten al procesador leer y escribir en ubicaciones de memoria específicas de inmediato, evitando el ciclo de escaneo en segundo plano más lento. Esto reduce la latencia, lo cual es crítico para enclavamientos relacionados con la seguridad o control de actuadores de alta velocidad.

P: ¿Cómo debe conectarse la salida de alarma por falla del ventilador?

R: La salida de alarma es un contacto seco o un interruptor de transistor clasificado para 30 VDC a 300 mA. Debe conectarse a un módulo de entrada digital en un sistema de monitoreo secundario para asegurar que el mantenimiento del sistema sea notificado inmediatamente si el enfriamiento localizado del módulo se ve comprometido.

Pautas de Instalación en Campo

• Compatibilidad de Programación: Asegúrese de que el entorno de software de ingeniería admita la lógica de "lenguaje de escalera de objetos" antes de intentar cargar programas de control en la NP54*C. Los conjuntos de instrucciones incompatibles pueden resultar en errores de ejecución.
• Entorno del Gabinete: Para asegurar la longevidad del procesador mejorado, mantenga la temperatura del gabinete estable. La alarma por falla del ventilador es un diagnóstico crítico; verifique que el ventilador de enfriamiento del gabinete esté limpio y sin obstrucciones para evitar que la alarma se active prematuramente.
• Conexión a Tierra: Asegure la tarjeta en el chasis para garantizar una ruta sólida a la tierra común del sistema. Una conexión a tierra adecuada es esencial para proteger los circuitos lógicos de alta velocidad del procesador de la interferencia electromagnética (EMI) originada por el cableado de alimentación externo.
• Mantenimiento: Inspeccione periódicamente el conector de borde de la tarjeta en busca de acumulación de polvo. Incluso una pequeña acumulación de partículas puede aumentar la impedancia en el bus de alta velocidad, lo que lleva a errores de diagnóstico intermitentes.
