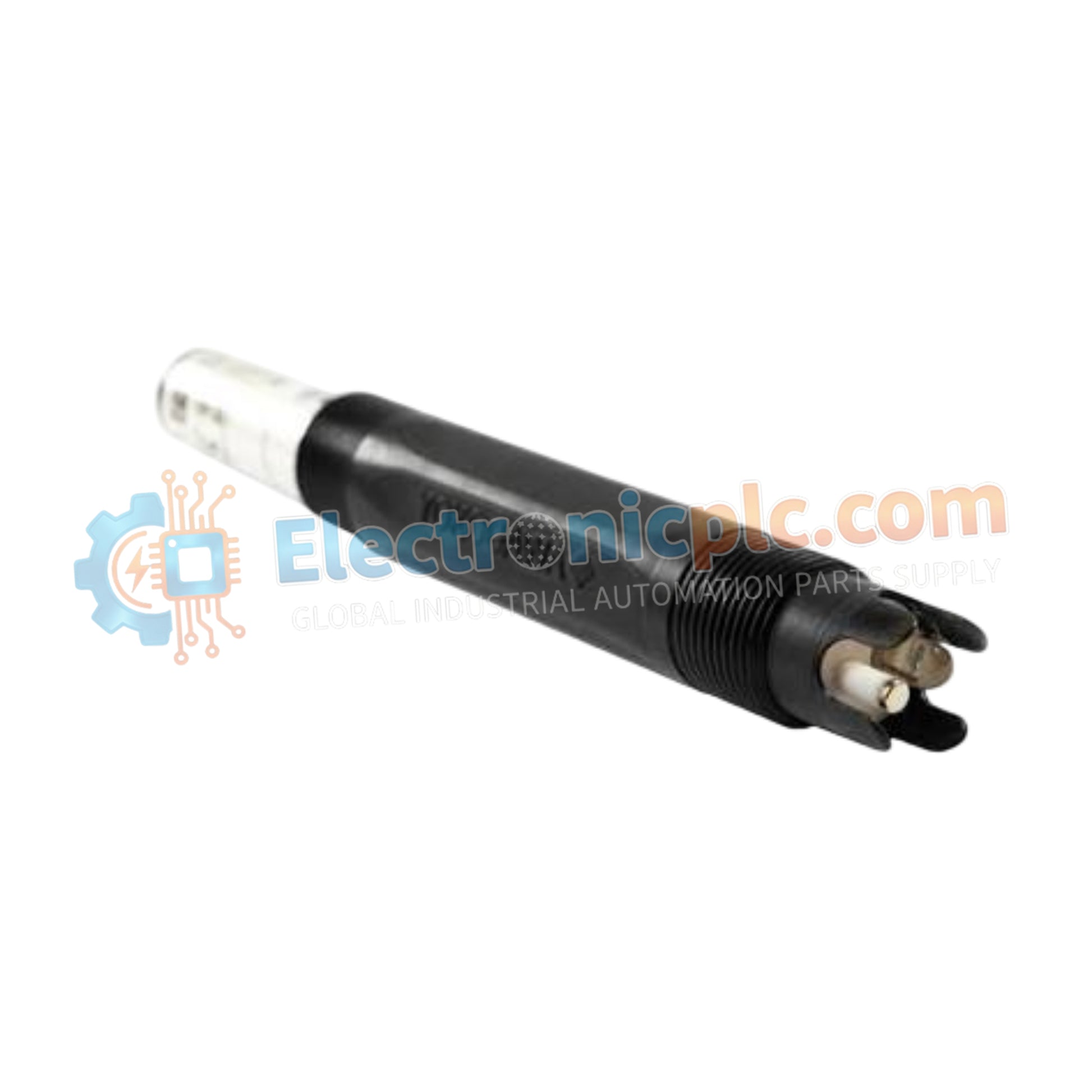

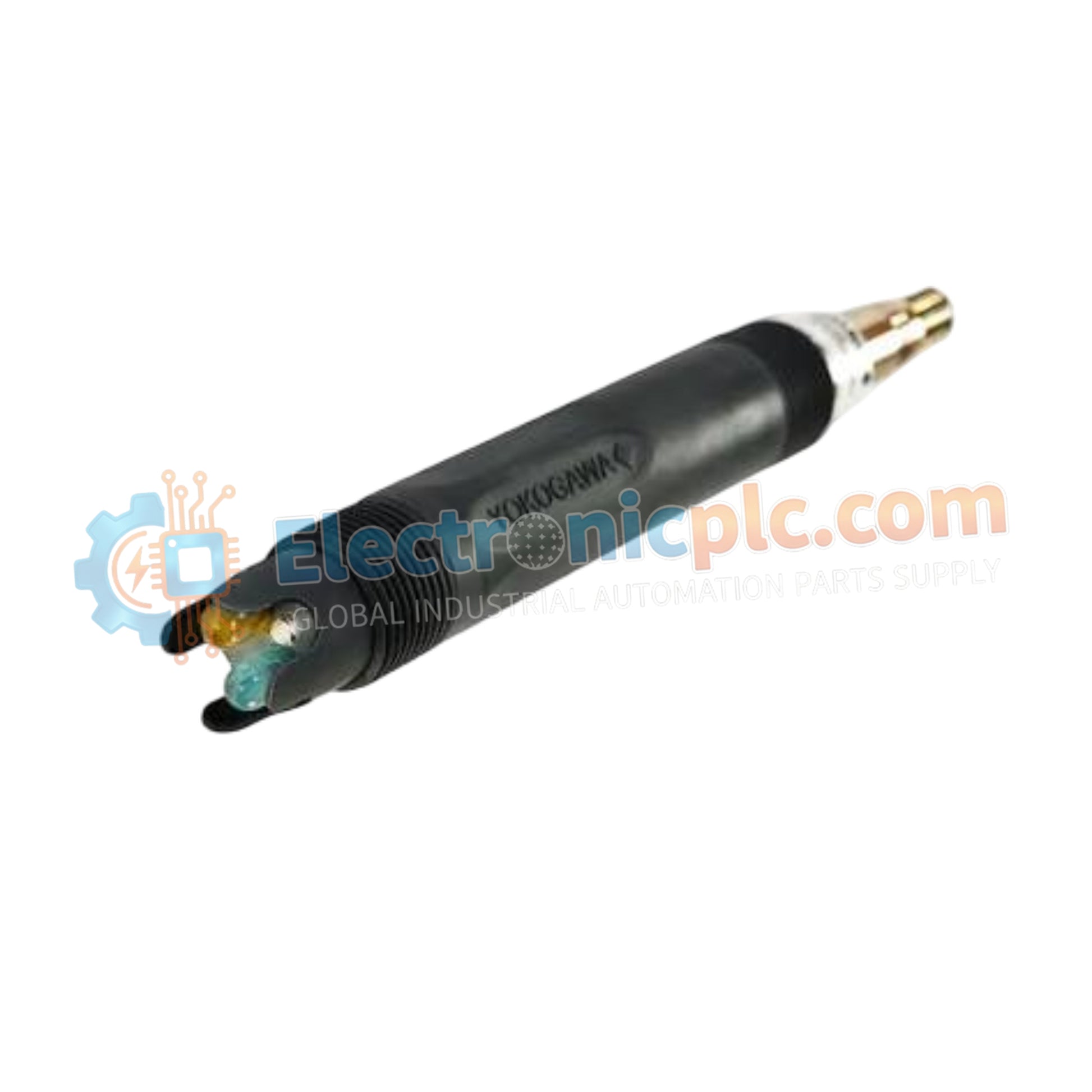

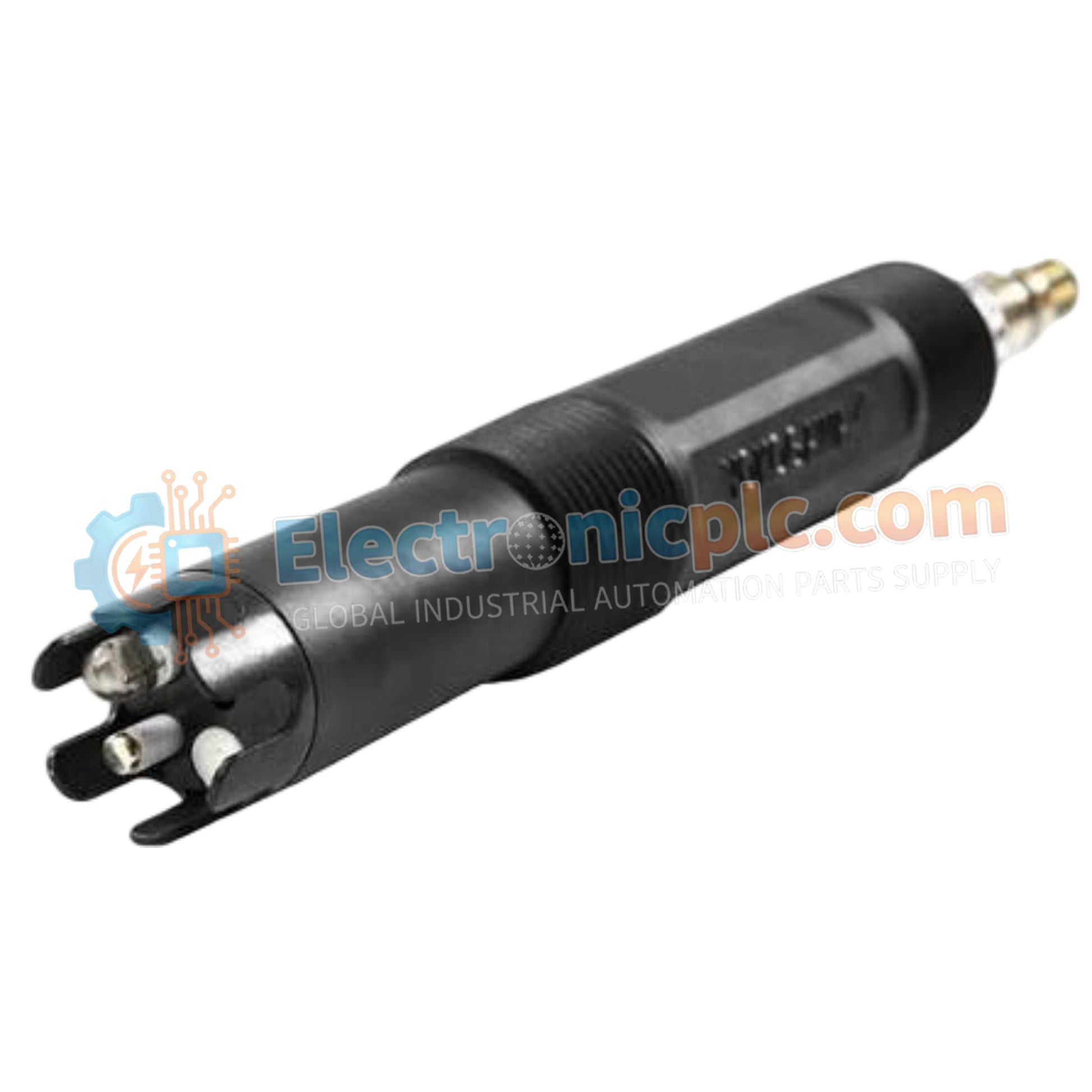

El YOKOGAWA FU20-10-T1-NPT, también catalogado como el sensor combinado de pH/ORP FU20, funciona como un componente de hardware dedicado para el análisis electroquímico de líquidos multiparamétrico dentro de tuberías de procesos industriales.

Especificaciones de Hardware

Aislamiento canal a canal y protocolo de bucle

El FU20-10-T1-NPT utiliza un sistema de referencia de KCl saturado polimerizado, que mantiene la estabilidad de la señal en aplicaciones propensas al envenenamiento del electrodo de referencia. Esta arquitectura facilita la integración con transmisores de protocolo de bucle HART de 4-20 mA al proporcionar distintas señales de voltaje analógicas para los valores de pH y ORP. El elemento de temperatura Pt1000 interno permite que el transmisor host realice una corrección de la pendiente nernstiana en tiempo real, lo que garantiza la precisión de la medición en temperaturas de proceso variables. El diseño de doble unión proporciona una barrera eficaz contra la contaminación del electrolito, lo que prolonga la vida útil del sensor en fluidos de proceso agresivos.

Preguntas Frecuentes

P: ¿La conexión NPT de 3/4 de pulgada requiere un sellador específico para el aislamiento del proceso?

R: Sí, utilice una cinta de PTFE estándar de la industria o un sellador líquido compatible adecuado para la química del proceso. Asegúrese de que solo la parte roscada esté expuesta al proceso, evitando un par excesivo que podría comprometer la carcasa de cuerpo ancho.

P: ¿Cómo se puede validar la funcionalidad de la unión de referencia?

R: Se requiere una calibración periódica con soluciones tampón certificadas (pH 4.01, 7.00, 10.01). Si la pendiente se desvía más allá de la ventana permitida del transmisor o el tiempo de respuesta excede los 30 segundos para un cambio a escala completa, es posible que el sensor o la unión de referencia requieran limpieza o reemplazo.

Pautas de instalación en campo

1. Asegúrese de que la orientación del sensor esté dentro de los 45 grados de la vertical para mantener el contacto del electrolito interno con la unión.
2. Si la instalación es en línea, verifique que la velocidad del flujo sea suficiente para evitar la acumulación de sólidos en la membrana, pero no tan alta como para inducir vibraciones mecánicas o erosión.
3. Utilice la rosca NPT de 3/4 de pulgada integrada para el montaje directo, asegurando 5 vueltas completas de rosca para garantizar un sellado a prueba de presión.
4. Conecte el cable a través de la interfaz variopin, asegurándose de que la junta tórica del conector esté colocada correctamente para evitar la entrada de humedad en la unión eléctrica.
5. Realice una calibración de desplazamiento sensor-transmisor inmediatamente después de la instalación para tener en cuenta las condiciones de campo únicas y la impedancia del cable.
