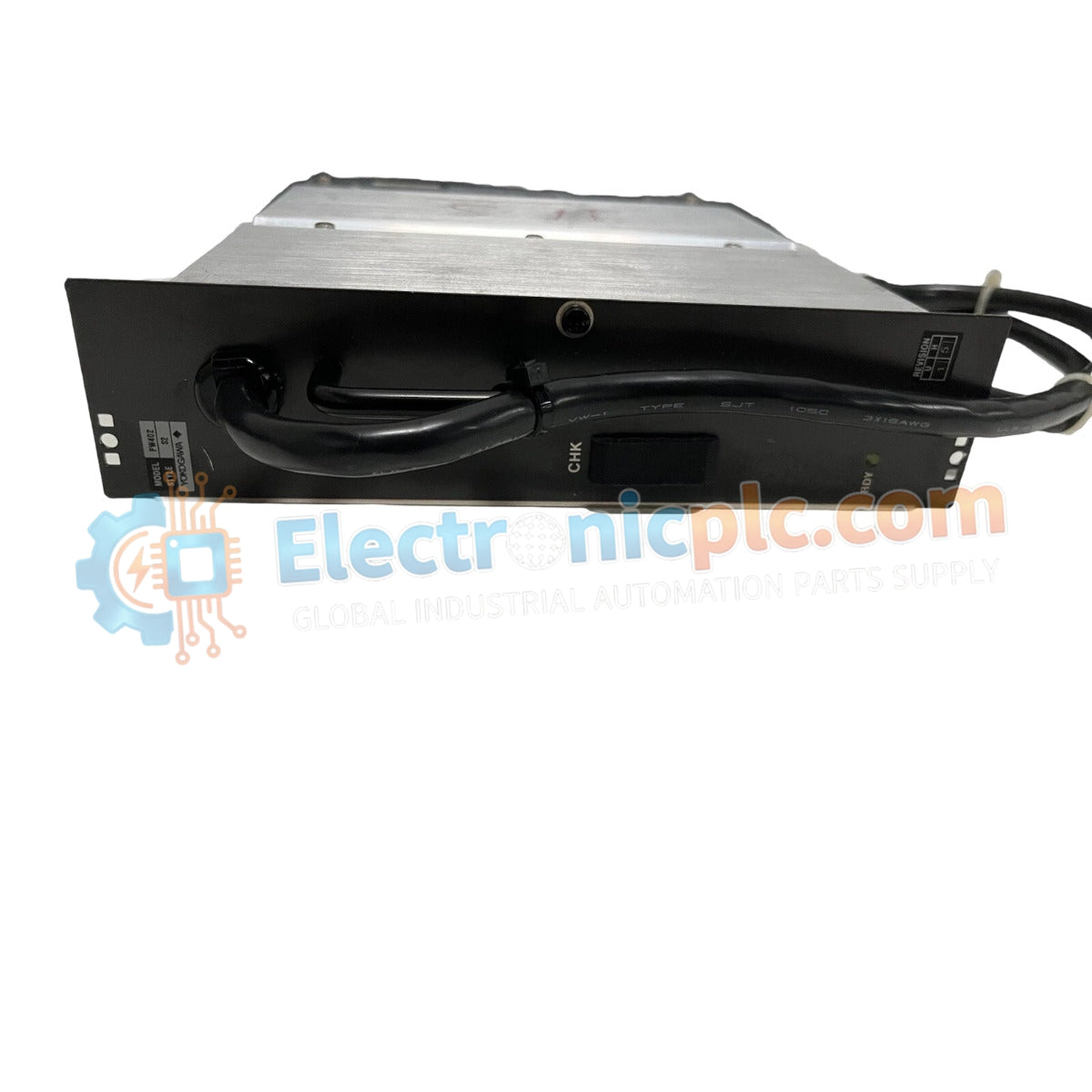

Configurada para la conversión de energía en plataformas de control de procesos DCS, la YOKOGAWA PW402 S2 (módulo de fuente de alimentación PW402 S2) proporciona ejecución física/eléctrica directa.

Especificaciones de hardware

Estabilización de energía para control de procesos

El módulo integra circuitos especializados para el aislamiento de canal a canal y la regulación de voltaje requeridos en los bucles de instrumentación DCS. Para mantener un rendimiento de salida constante, la fuente de alimentación utiliza mecanismos de retroalimentación internos para compensar las fluctuaciones de la línea de entrada. La arquitectura de salida está diseñada para minimizar las características de ondulación, facilitando un funcionamiento estable para módulos sensibles de entrada y salida analógicas dentro del ecosistema de YOKOGAWA. Se requiere una gestión térmica eficaz, lo que exige un flujo de aire adecuado en el gabinete para evitar la reducción de la capacidad de los componentes durante el funcionamiento continuo en configuraciones de rack de alta densidad.

Preguntas Frecuentes (FAQ)

P: ¿Cuáles son las consideraciones principales al integrar esta fuente de alimentación en un rack existente?

R: Asegúrese de que el módulo esté completamente encajado en el conector del backplane para garantizar un contacto eléctrico adecuado para la distribución de energía. Los cierres de retención mecánica deben estar bloqueados para mantener la estabilidad estructural y la continuidad de la conexión a tierra del chasis.

P: ¿Es compatible este módulo con otras variantes de la serie PW402 en el mismo gabinete?

R: La compatibilidad está determinada por la configuración específica del bus de alimentación del backplane. Si bien el factor de forma físico puede ser consistente, los usuarios deben confirmar que los requisitos de voltaje de salida y la capacidad de carga se alinean con los requisitos específicos del módulo DCS atendido por el rack del gabinete.

Pautas de instalación en campo

• Monte el módulo en una carcasa bien ventilada, asegurándose de que los conjuntos del disipador de calor estén orientados para permitir el flujo de aire por convección natural.
• Asegúrese de que todos los pines del backplane estén libres de residuos u oxidación para evitar la resistencia de contacto, lo que puede provocar un calentamiento localizado o inestabilidad de voltaje.
• Aleje el cableado de salida de CC de los cables de instrumentación de señal de bajo voltaje para mitigar el riesgo de acoplamiento electromagnético e inducción de ruido.
• Asegure el módulo utilizando los cierres de retención mecánica para mantener la estabilidad estructural y asegurar una continuidad constante del plano de tierra a través del marco del chasis.
