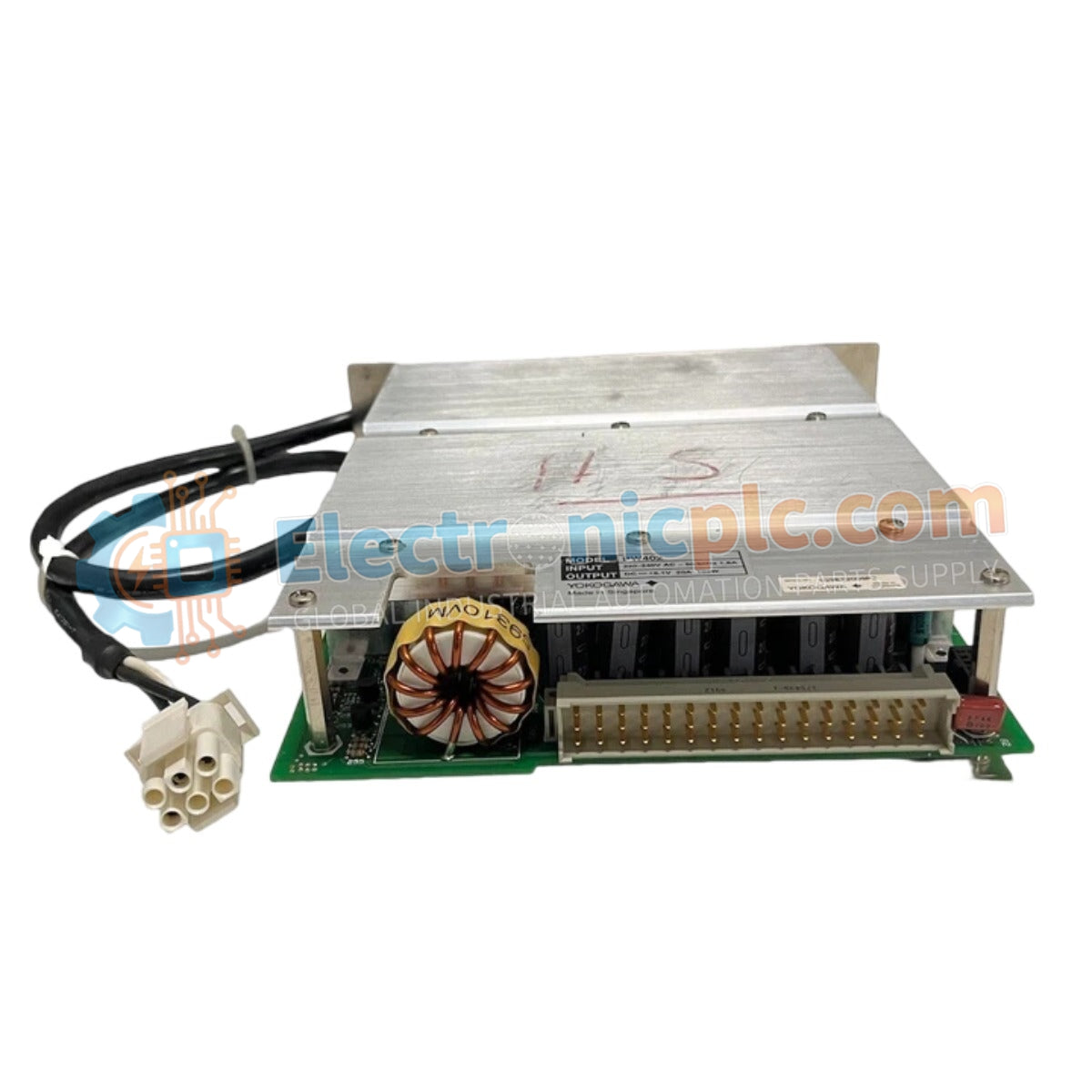

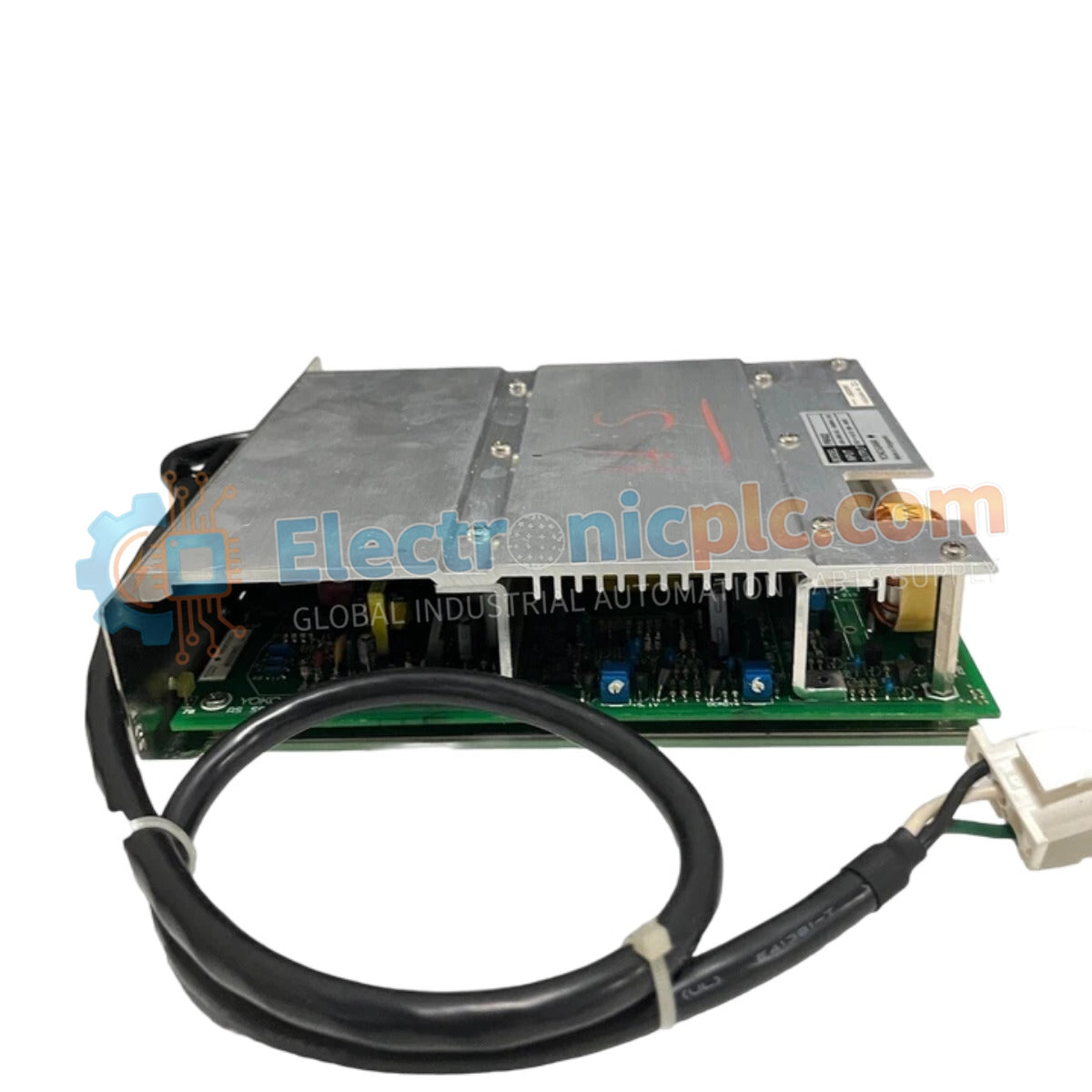

El YOKOGAWA PW402, también catalogado como Módulo de Fuente de Alimentación PW402, funciona como un componente de hardware dedicado para la regulación de energía dentro de las plataformas de control de procesos DCS.

Desglose de sufijos y matriz de modelos

• PW402: Configuración estándar de alta potencia que proporciona dos rieles de tensión de salida de +12 VCC y +24 VCC.
• PW402-S2: Variante de configuración de baja potencia optimizada para la distribución de salida de 24 VCC de un solo riel.

Especificaciones de hardware

Estabilización de energía de control de proceso

El módulo integra circuitos especializados para el aislamiento de canal a canal y la regulación de voltaje requeridos en los lazos de instrumentación DCS. Para mantener la estabilidad de salida necesaria, la fuente de alimentación utiliza lazos de retroalimentación internos para compensar las variaciones en el voltaje de línea. Los rieles de +12 VCC y +24 VCC están diseñados para características de bajo rizado, lo que facilita una operación estable para módulos de entrada y salida analógica sensibles dentro del ecosistema YOKOGAWA. Se requiere una gestión térmica adecuada, ya que la unidad disipa calor durante operaciones de alta carga, lo que necesita una ventilación adecuada del gabinete para evitar la fatiga de los componentes internos.

Preguntas frecuentes (FAQ)

P: ¿Cuáles son las consideraciones principales para la configuración del voltaje de entrada?

R: La etapa de entrada está diseñada para una operación de doble rango. Los usuarios deben verificar los requisitos específicos de la variación del modelo (100-120 VCA o 220-240 VCA) antes de la puesta en marcha para asegurarse de que las tomas del transformador interno coincidan correctamente con la alimentación de campo.

P: ¿Cómo deben gestionarse los rieles de salida múltiple bajo carga?

R: El PW402 proporciona rieles de salida separados para +12 VCC y +24 VCC. La distribución de la carga debe equilibrarse para evitar la saturación de corriente en cualquiera de los rieles. Consulte la documentación del presupuesto de energía del sistema para confirmar que el consumo total de vataje no excede los límites de diseño de la fuente de alimentación.

Directrices de instalación en campo

• Monte el módulo verticalmente dentro del bastidor del armario para asegurar que las rejillas de ventilación no estén obstruidas y que se mantenga el flujo de convección natural.
• Asegure que la conexión de tierra de protección (PE) esté fijada al chasis principal del armario para mantener la integridad de la referencia de señal y proporcionar una ruta para las corrientes de falla.
• Encamine el cableado de distribución de CC de salida a través de bandejas de cables segregadas, manteniendo los conductores de alimentación separados de las líneas de señal de E/S de bajo voltaje para reducir la interferencia electromagnética (EMI).
• Apriete los tornillos de los terminales a los valores especificados por el fabricante para asegurar un contacto de baja resistencia y evitar interrupciones intermitentes de la alimentación causadas por la expansión térmica o la vibración.
