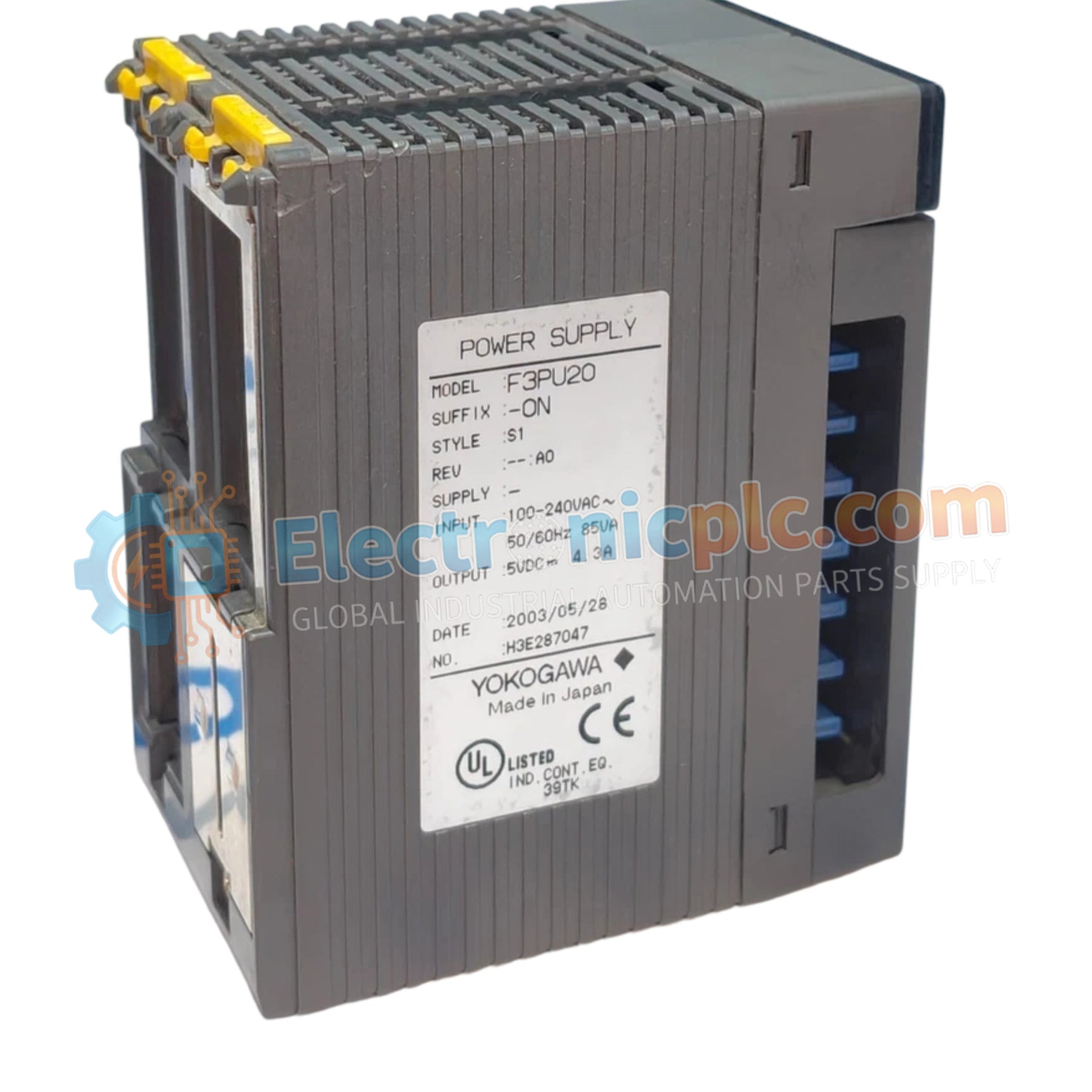

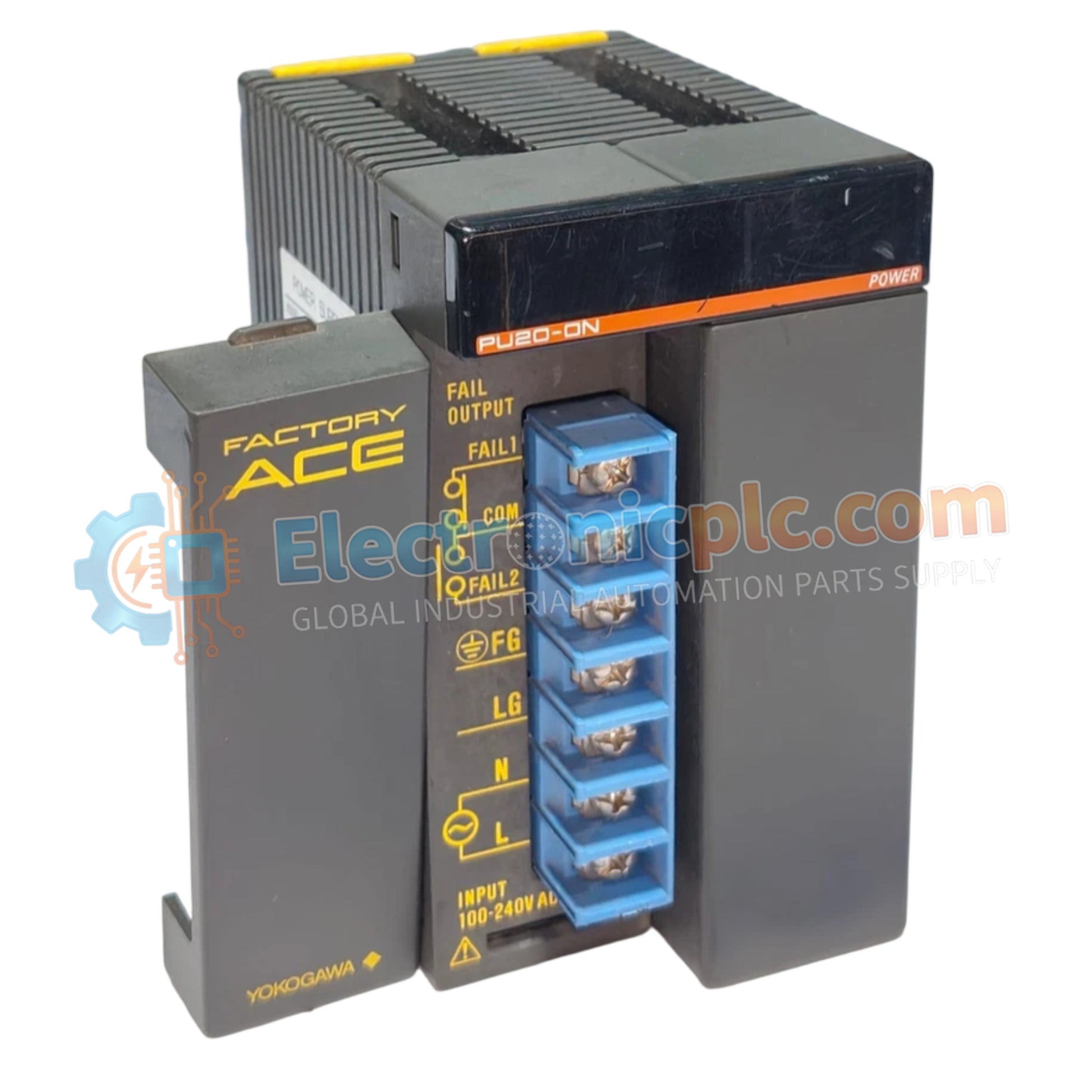

El Yokogawa F3PU20-ON (Módulo de fuente de alimentación F3PU20-ON) funciona como un componente de distribución de energía de alto rendimiento, diseñado específicamente para proporcionar una salida estable de 5 VCC para la serie de PLC modulares FA-M3.

Especificaciones de hardware

Regulación y fiabilidad de la energía industrial

El F3PU20-ON está diseñado para mantener una regulación de voltaje constante incluso bajo condiciones fluctuantes de carga industrial, asegurando la integridad del bus de la placa posterior FA-M3. Su arquitectura admite una falla momentánea de energía permitida de 20 ms, proporcionando un búfer crítico durante pequeñas perturbaciones de energía. El módulo presenta una sólida inmunidad al ruido (1500 Vp-p) y estrictos estándares de rigidez dieléctrica, protegiendo la lógica del PLC y las interfaces de comunicación de las sobretensiones de la línea. El indicador de estado LED verde RDY proporciona una confirmación inmediata de una entrega de energía saludable a la placa posterior, facilitando una resolución eficiente de problemas dentro del armario de control.

Preguntas frecuentes

P: ¿El módulo F3PU20-ON admite el intercambio en caliente (hot-swapping)?

R: No. El F3PU20-ON no está clasificado para el intercambio en caliente. Asegúrese de que la alimentación de CA de entrada esté desconectada y el sistema esté desenergizado antes de instalar o quitar el módulo para evitar arcos eléctricos o daños a los terminales de la placa posterior.

P: ¿Se puede mantener continuamente la capacidad de salida de 5 A?

R: La salida nominal es de 4.3 A. Si bien el módulo admite hasta 5 A, es fundamental verificar que la carga total de su configuración de sistema específica permanezca dentro de las especificaciones nominales para evitar el estrangulamiento térmico o el envejecimiento prematuro de los componentes internos.

Guías de instalación en campo

1. Verifique que la fuente de entrada de CA esté dentro del rango de 85–264 VCA antes de conectarla a los terminales de tornillo M3.5 para evitar daños a los circuitos de conversión.
2. Asegúrese de que el módulo esté completamente insertado en la ranura de alimentación designada de la unidad base FA-M3 para garantizar una conexión eléctrica adecuada con la placa posterior.
3. Apriete los terminales de tornillo M3.5 para asegurar una conexión de baja resistencia, evitando la acumulación de calor en la interfaz de entrada.
4. Mantenga un espacio libre alrededor del módulo para garantizar un flujo de aire adecuado, ya que se requiere una ventilación adecuada para mantener la temperatura de funcionamiento dentro del límite de 0 °C a 55 °C.
5. Confirme que el LED RDY se ilumine después del encendido; si el LED no está encendido, verifique el voltaje de entrada de CA e inspeccione la seguridad de las conexiones de los terminales antes de realizar más diagnósticos.
