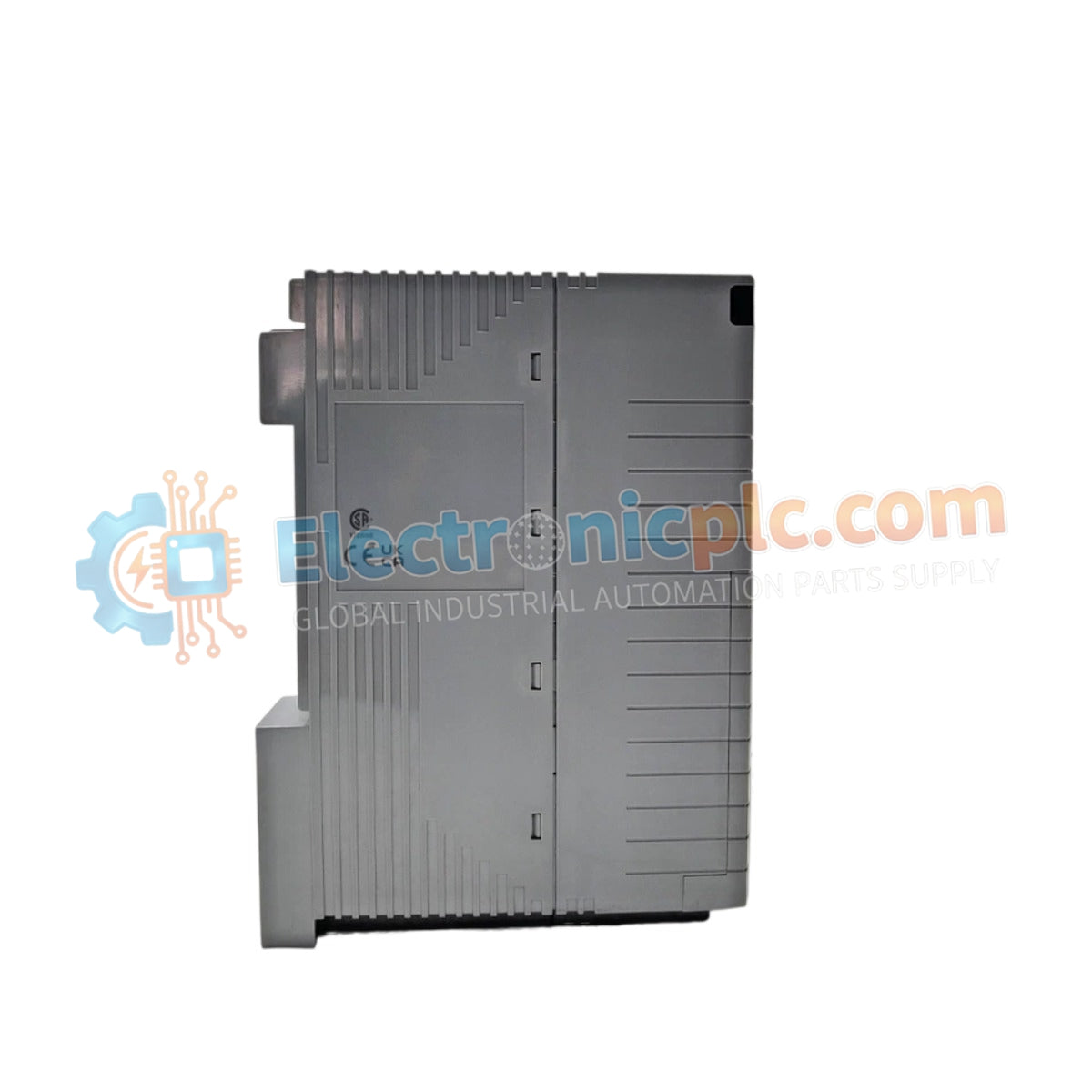

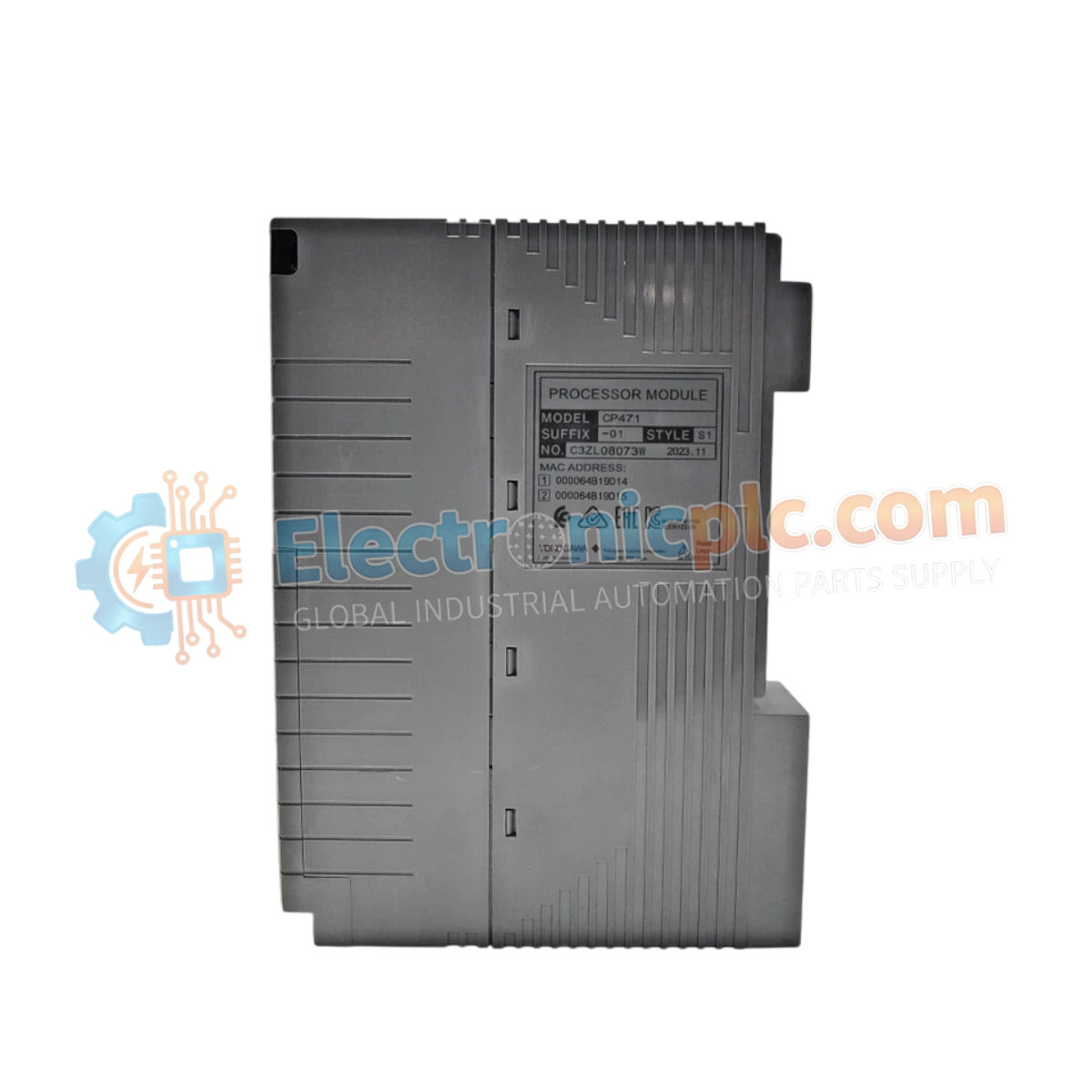

El YOKOGAWA CP471-01, también catalogado como el Módulo Procesador CP471-01, funciona como un componente de hardware dedicado para la ejecución de lógica de control y la gestión de comunicación de E/S dentro de las plataformas CENTUM VP.

Desglose de Sufijos y Matriz de Modelos

Especificaciones de Hardware

Conectividad de Control de Proceso

El CP471-01 está diseñado para mantener un flujo de datos de alta precisión a través de la arquitectura del bus ESB. Para garantizar la fidelidad de la señal, el módulo utiliza un aislamiento interno de canal a canal al interactuar con la instrumentación de campo. Este diseño suprime eficazmente el ruido y evita los bucles de tierra que suelen afectar la comunicación de bucle HART de 4-20 mA en racks industriales densos. Al gestionar estos parámetros de señal a nivel del procesador, el módulo asegura que los bucles de control mantengan la estabilidad y que los datos de las variables de proceso permanezcan precisos durante las operaciones de escaneo de alta velocidad.

Preguntas Frecuentes

P: ¿El CP471-01 admite el intercambio en caliente en una configuración de redundancia dual? R: Sí, el módulo admite el intercambio en caliente, pero debe realizarse de acuerdo con la secuencia específica de las ranuras del rack para mantener la continuidad del control. Asegúrese de que el módulo asociado esté en estado primario antes de retirar la unidad en espera.

P: ¿Cuáles son los requisitos para la interfaz del bus ESB? R: El módulo requiere un acoplador EC401 con código de estilo S3 o posterior para establecer comunicación en el bus ESB. Asegúrese de que el cableado del bus esté correctamente blindado para cumplir con los estándares de interferencia electromagnética.

Pautas de Instalación en Campo

• Asegúrese de que la unidad de control de campo (FCU) esté completamente aislada antes de montar el módulo en el rack.
• Alinee el módulo a lo largo de los rieles guía con cuidado para evitar dañar los pines del backplane o los conectores de la interfaz del bus ESB.
• Fije los tornillos de montaje del módulo frontal al marco del rack para asegurar una conexión a tierra eléctrica rígida.
• Encamine todos los cables de comunicación dentro de las bandejas de cables designadas para minimizar la diafonía y garantizar el cumplimiento de los requisitos de compatibilidad electromagnética.
• Realice una verificación de diagnóstico del sistema después de la instalación para verificar el estado de sincronización del módulo dentro del par de controladores redundantes.
