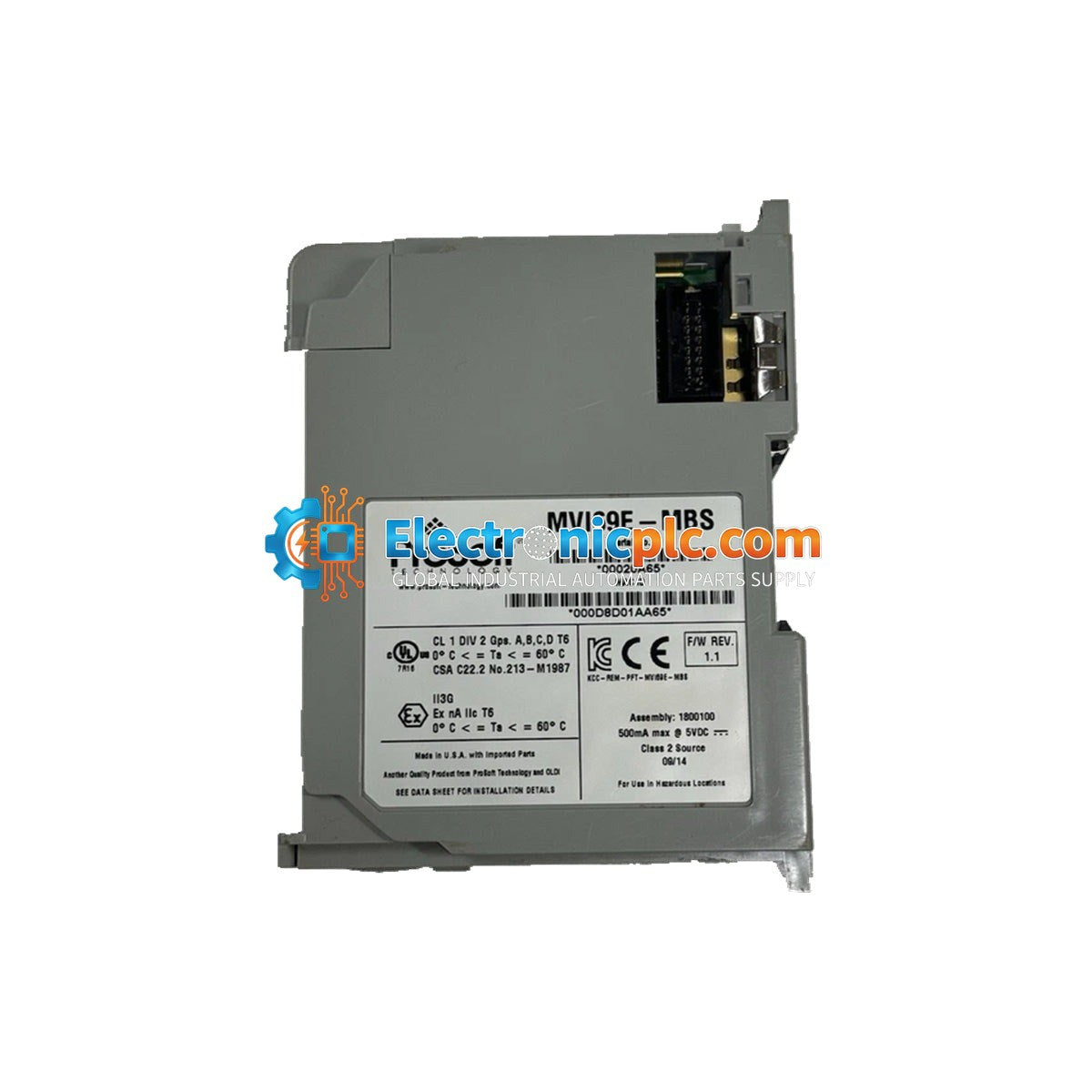

ProSoft MVI69E-MBS Enhanced Communication Module for CompactLogix

ProSoft MVI69E-MBS Enhanced Communication Module for CompactLogix

Description

The ProSoft MVI69E-MBS is an Enhanced Modbus Serial Communication Module designed specifically for integration with Rockwell Automation CompactLogix programmable automation controllers. This module enables seamless data exchange between the CompactLogix...

25 la gente está viendo esto ahora mismo

Disponibilidad: Bajas existencias: quedan 6

SKU: MVI69E-MBS
Proveedora: ProSoft
tipo: Communication Module
Related Series:

Envíos y devoluciones

Entrega confiable a nivel mundial

  • Transportistas: Envíos a través de DHL, FedEx, UPS o USPS .
  • Envío: Los pedidos se procesan en 1-2 días hábiles y se envían dentro de 3-5 días hábiles .
  • Seguimiento: Detalles completos de seguimiento proporcionados por correo electrónico después del envío.

Garantía de devolución de dinero de 30 días

  • Garantía: período de devolución de 30 días para productos en stock y sellados de fábrica.
  • Condición: Los artículos deben estar sin abrir, sin usar y en su embalaje original.
  • Autenticidad: Garantizamos hardware 100% original y auténtico.

¿Necesitas más información? Consulta nuestra Política de envíos y reembolsos completa.

Autenticidad y garantía

  • Garantía genuina: Suministramos únicamente piezas de automatización industrial 100% originales, nuevas y selladas de fábrica .
  • Cobertura total: cada componente está respaldado por una garantía integral de 12 meses a partir de la fecha de compra.
  • Trazabilidad: Todos los productos se entregan con documentación original de fábrica y accesorios para un pleno cumplimiento industrial.

Soporte técnico y abastecimiento

  • Asistencia de expertos: Nuestro equipo técnico ofrece consulta gratuita para ayudarle a verificar la compatibilidad de los sistemas DCS y PLC.
  • Abastecimiento de piezas raras: nos especializamos en componentes obsoletos y difíciles de encontrar de Allen-Bradley, Siemens, ABB, HIMA y más.
  • Consultas al por mayor: contáctenos en pambo@5gplc.com para obtener precios por volumen o cotizaciones de proyectos personalizados.
Ver todos los detalles

Description

The ProSoft MVI69E-MBS is an Enhanced Modbus Serial Communication Module designed specifically for integration with Rockwell Automation CompactLogix programmable automation controllers. This module enables seamless data exchange between the CompactLogix backplane and Modbus serial devices, supporting both Modbus RTU and ASCII protocols. It serves as a high-performance interface for connecting field devices such as drives, sensors, and power monitors to the control system.

Features

  • Compatible with Rockwell Automation CompactLogix platforms.
  • Supports Modbus Master and Slave configurations.
  • Configurable via ProSoft Configuration Builder software.
  • Supports up to 250 commands per master port.
  • Selectable baud rates ranging from 110 to 115 kBaud.
  • Configurable stop bits (1 or 2) and parity settings.
  • Flexible I/O data sizing: 60, 120, or 240 16-bit integers.

Applications

This module is widely used in industrial automation environments requiring serial communication integration, including:

  • Oil and gas pipeline monitoring and control.
  • Water and wastewater treatment plant instrumentation.
  • Power distribution and substation automation.
  • Manufacturing process control involving legacy serial equipment.

Technical Specifications

Parameter Specification
Product Model MVI69E-MBS
Platform Compatibility CompactLogix
Current Load 500 mA at 5 VDC
Baud Rate 110 to 115 kBaud
Commands per Master Port 250
I/O Size 60/120/240 16-bit integers
Stop Bits 1 or 2

Installation Guidelines

  • Ensure the CompactLogix rack is powered down before inserting or removing the MVI69E-MBS module.
  • Slide the module into the appropriate slot on the backplane and secure it using the integrated locking mechanism.
  • Use shielded twisted-pair cabling for all serial connections to minimize electromagnetic interference (EMI).
  • Ensure proper grounding of the serial cable shield at one end to prevent ground loops.
  • Configure the module using the ProSoft Configuration Builder via the dedicated configuration port before full system deployment.
  • Verify that the module status LEDs indicate normal operation after power-up.

FAQ

What software is required to configure the MVI69E-MBS?

The module is configured using the ProSoft Configuration Builder software, which provides a user-friendly interface for setting up communication parameters and mapping data.

Can this module act as both a Master and a Slave?

Yes, the MVI69E-MBS is designed to support both Modbus Master and Slave functionality, allowing it to act as a bridge between different serial devices and the CompactLogix controller.
