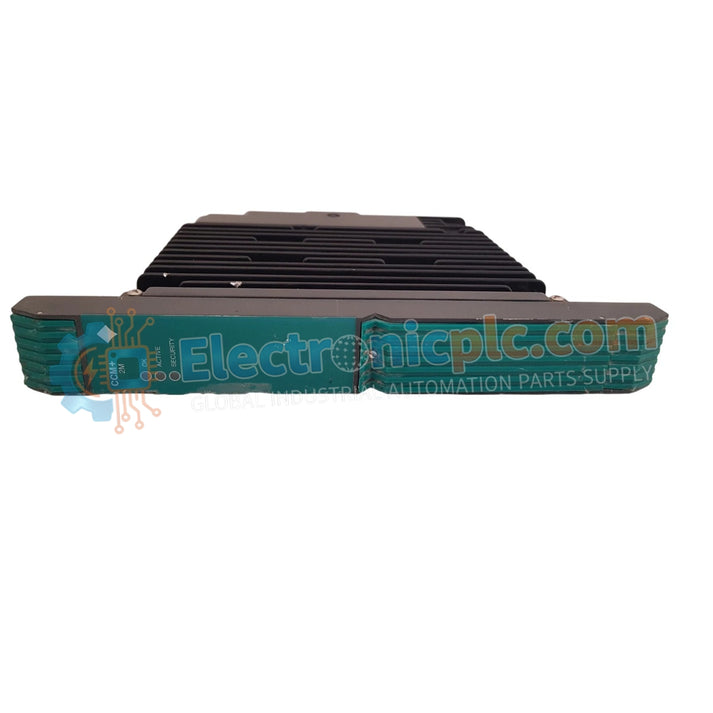

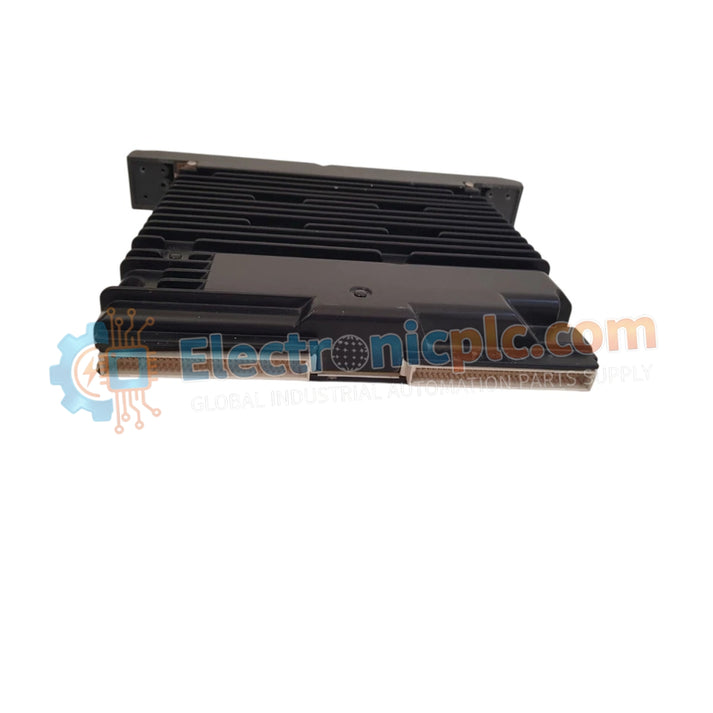

Configurado para la ejecución lógica de alta integridad en plataformas de sistemas de control distribuido, el YOKOGAWA PSCCM22AAN (módulo de control crítico PSCCM22AAN) proporciona procesamiento directo de señales físicas y gestión de bucles de proceso. Este componente de hardware sirve como el módulo computacional central utilizado para ejecutar funciones críticas de control de procesos en las arquitecturas de sistemas de control de Yokogawa.

Especificaciones de hardware

Control de procesos e integridad del sistema

El PSCCM22AAN está diseñado para manejar operaciones críticas de seguridad, lo que requiere una robusta verificación interna de errores y protocolos de diagnóstico. En las configuraciones del sistema de control, el módulo gestiona los flujos de E/S analógicas y digitales con alta determinación. Para garantizar un funcionamiento estable, la unidad emplea un sofisticado acondicionamiento de señal para interactuar con dispositivos de protocolo HART de bucle de 4-20 mA, minimizando la variabilidad del proceso. La aislación de canal a canal está integrada para mitigar la interferencia de modo común, asegurando que las señales de control críticas permanezcan protegidas de transitorios que se originan en la red de campo.

Preguntas frecuentes (FAQ)

P: ¿Se puede integrar el PSCCM22AAN en configuraciones de sistema no redundantes?

R: Sí, el módulo admite configuraciones tanto independientes como redundantes. En configuraciones redundantes, asegúrese de que las versiones de firmware del PSCCM22AAN estén sincronizadas entre los módulos primario y en espera para evitar errores de sincronización de estado.

P: ¿Cuáles son los principales indicadores de diagnóstico para este módulo?

R: El módulo cuenta con LED de estado en el panel frontal que informan sobre el estado del sistema, el estado del enlace de comunicación y los fallos internos de hardware. Consulte el manual técnico para conocer los códigos de parpadeo específicos para diagnosticar errores de alimentación, bus o ejecución lógica.

Pautas de instalación en campo

• Inserción en el backplane: Asegúrese de que los conectores del backplane estén libres de residuos antes de la instalación. Alinee el PSCCM22AAN con cuidado dentro de los rieles de la jaula de tarjetas y asegúrelo utilizando los mecanismos de bloqueo integrados para garantizar una conexión fiable al bus del sistema.
• Requisitos de conexión a tierra: Conecte la conexión a tierra del chasis dedicada del módulo al bus de tierra de protección (PE) del gabinete. Un potencial de referencia estable es obligatorio para que el módulo realice un filtrado efectivo de la interferencia electromagnética (EMI).
• Gestión térmica: El módulo disipa el calor generado por sus circuitos de procesamiento de alta velocidad. Mantenga un espacio libre mínimo de 50 mm por encima y por debajo del módulo para permitir el flujo de aire pasivo, y asegúrese de que los ventiladores de refrigeración del gabinete estén operativos.
• Alivio de tensión del cable: Utilice barras de gestión de cables en la parte trasera del rack para asegurar todos los cables de señal y alimentación entrantes. Esto evita que la tensión mecánica se transfiera a los conectores de terminal, lo que podría provocar fallos intermitentes de la señal o fatiga de los pines.
