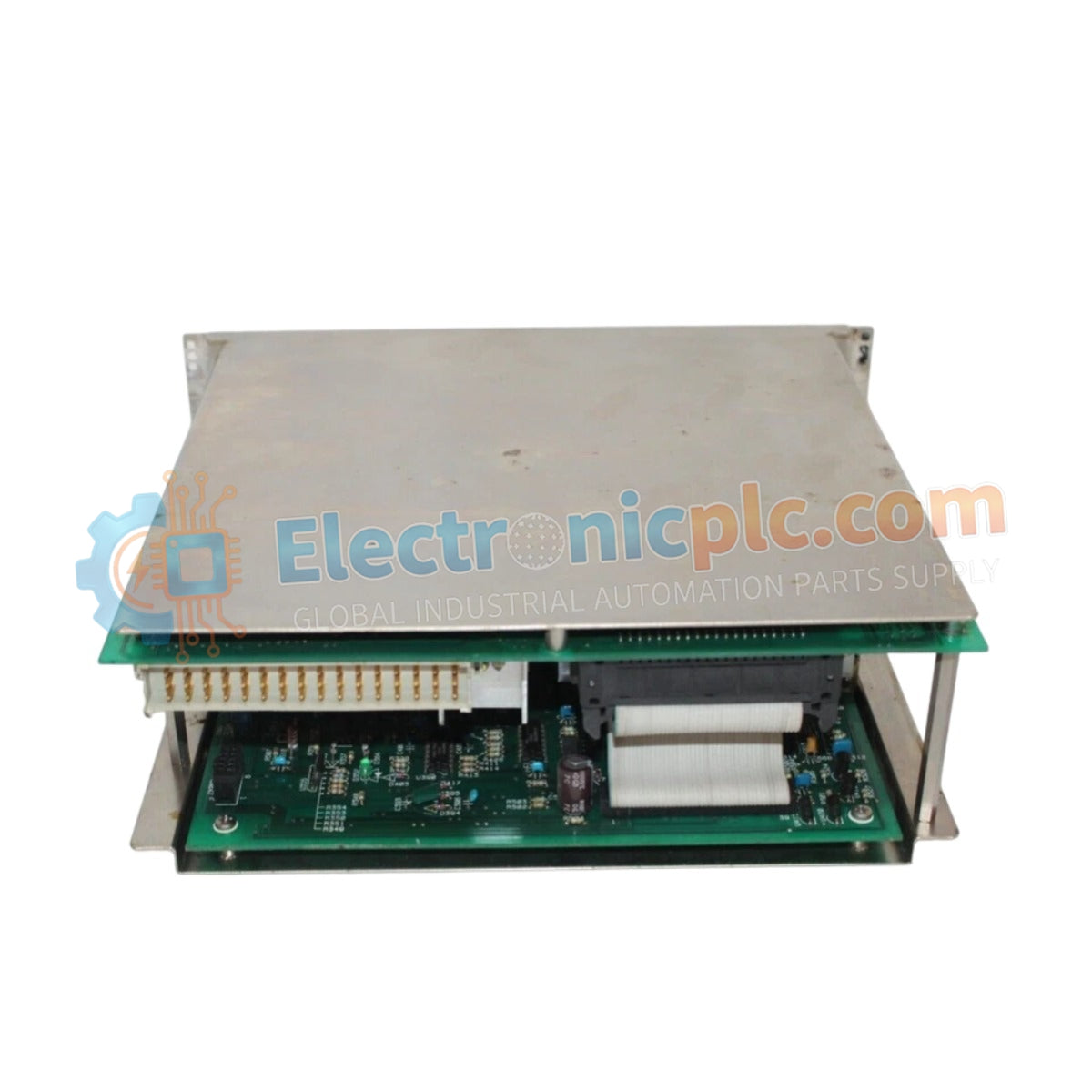

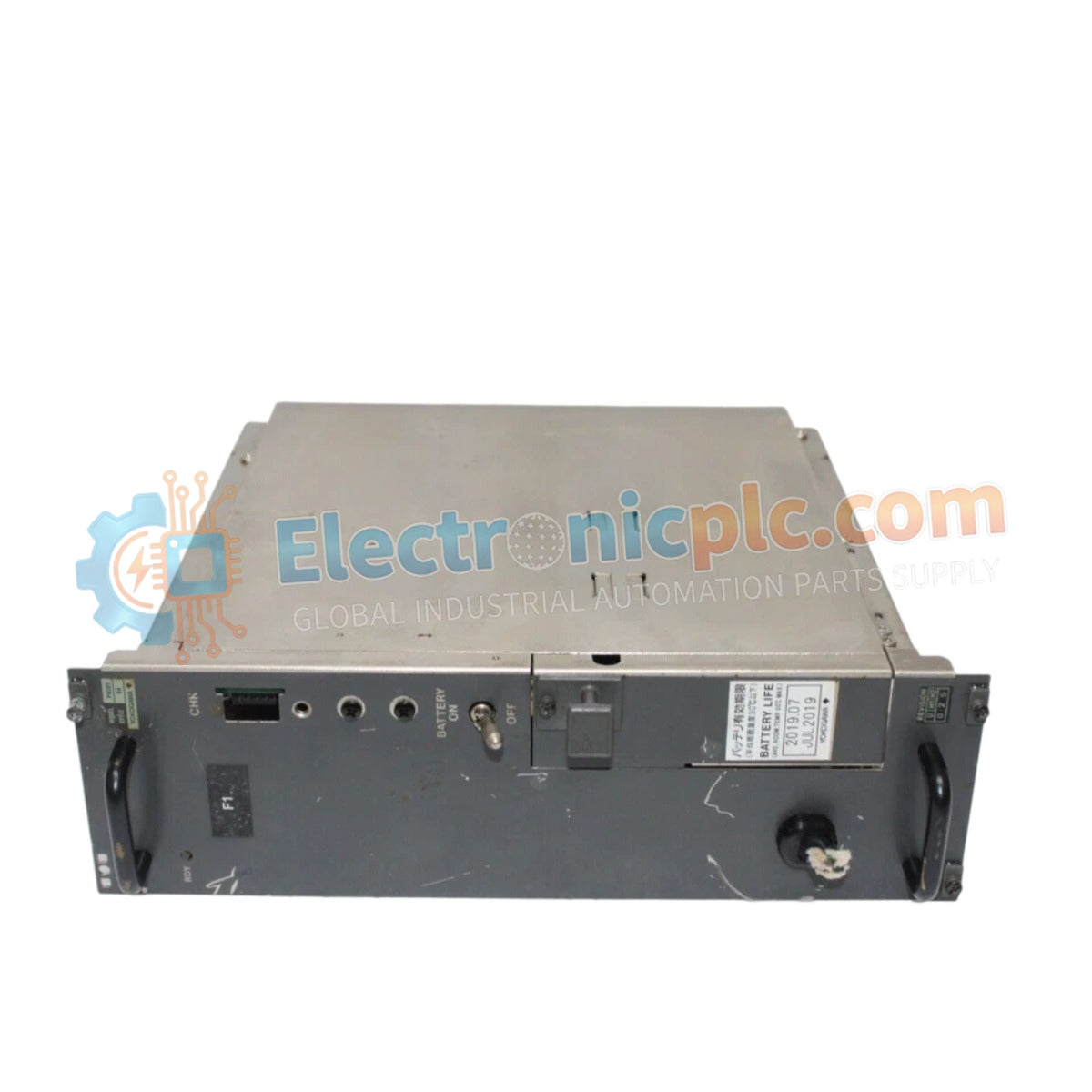

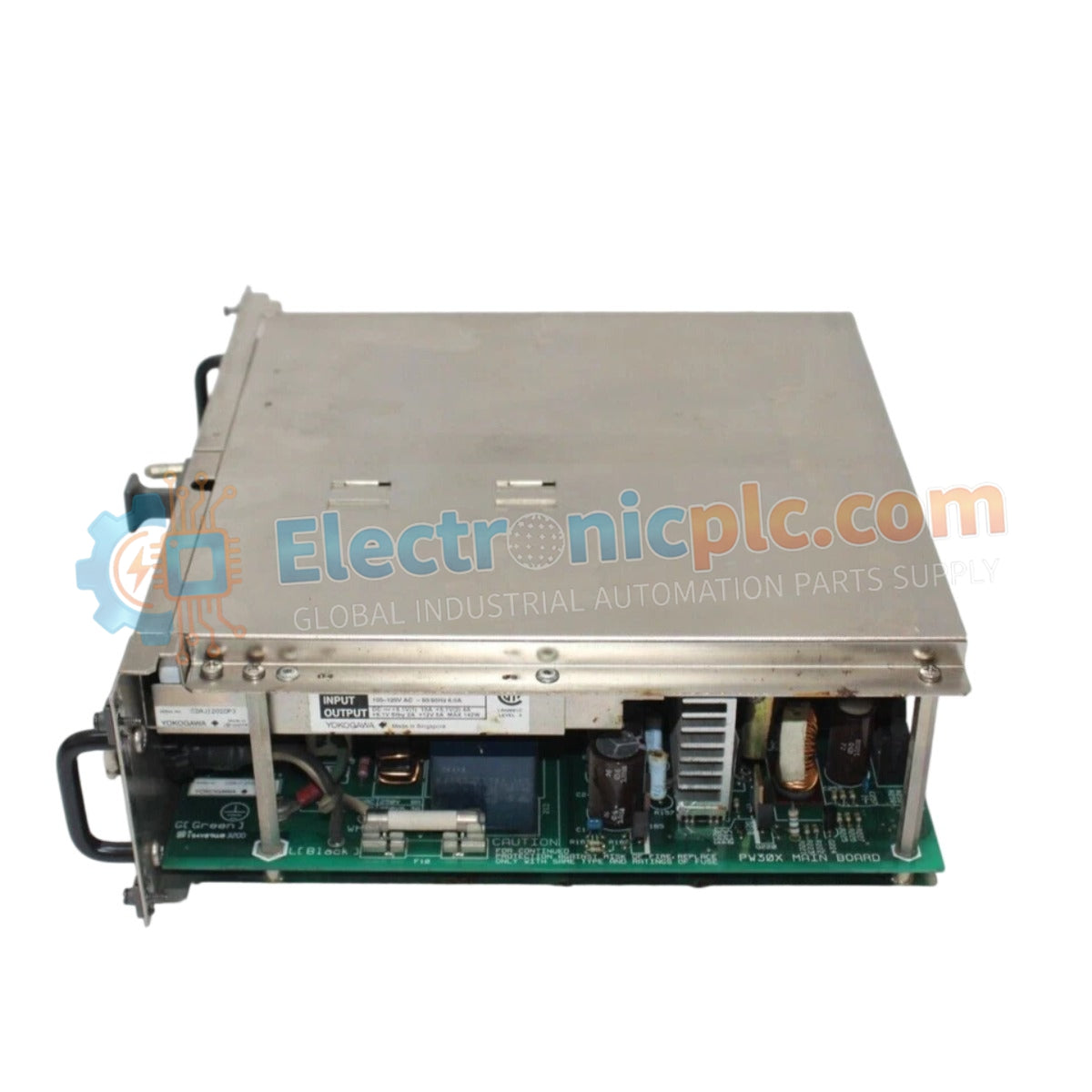

El YOKOGAWA PW302 S9884AT-02, también catalogado como Módulo de Potencia PW302, funciona como un componente de hardware dedicado para la regulación de potencia dentro de los entornos de control DCS y PLC de Yokogawa. Este módulo ejecuta la conversión del voltaje de suministro de CA entrante en potencia de CC regulada, manteniendo los rieles de voltaje operativos requeridos para la lógica del backplane del sistema y la instrumentación de proceso asociada.

Desglose de Sufijos y Matriz de Modelos

El identificador de modelo PW302 S9884AT-02 indica una configuración especializada. El sufijo "S9884AT-02" denota un nivel de revisión específico de la circuitería interna y la interfaz mecánica, asegurando la compatibilidad con los requisitos de backplane actualizados en entornos de control Yokogawa heredados y activos.

Especificaciones de Hardware

Control de Procesos y Aislamiento de Señal

El PW302 S9884AT-02 asegura una entrega de voltaje consistente, lo cual es necesario para mantener la integridad del protocolo de bucle HART de 4-20 mA en todo el entorno de control. La unidad cuenta con aislamiento de canal a canal para evitar la propagación de ruido eléctrico de modo común o bucles de tierra entre segmentos de control. Además, el sistema de gestión térmica interno facilita la compensación de unión fría (CJC), proporcionando la estabilidad eléctrica requerida para tareas de medición y control de procesos de alta precisión.

Preguntas Frecuentes

P: ¿El PW302 S9884AT-02 admite configuraciones de fuente de alimentación redundante?

R: Sí, este módulo admite el funcionamiento en paralelo dentro de un chasis de fuente de alimentación redundante. La circuitería del bus interno está diseñada para gestionar el equilibrio de carga automático y la conmutación por error, siempre que ambos módulos estén conectados a líneas de entrada de alimentación independientes.

P: ¿Cómo puedo verificar que el módulo está operando dentro de los parámetros nominales?

R: Supervise los LED de estado en el panel frontal y verifique el voltaje de salida de CC en los puntos de prueba del backplane utilizando un multímetro calibrado. Cualquier desviación del voltaje de salida nominal bajo carga puede indicar degradación de componentes internos.

Directrices de Instalación en Campo

1. Confirme que la fuente de alimentación de entrada esté desenergizada antes de montar el módulo en el backplane.
2. Alinee el módulo con los rieles guía del chasis y aplique presión firme hasta que los pines del conector encajen completamente con el bus del backplane.
3. Apriete los herrajes de fijación del panel frontal para asegurar una conexión de baja impedancia a la tierra de protección (PE) del chasis.
4. Verifique el voltaje de salida en los puntos de prueba del backplane utilizando un multímetro calibrado antes de poner en marcha las tarjetas de E/S conectadas.
5. Inspeccione las conexiones de cableado periódicamente para asegurarse de que los terminales permanezcan apretados, ya que la vibración en entornos industriales puede provocar una entrega de energía intermitente.
