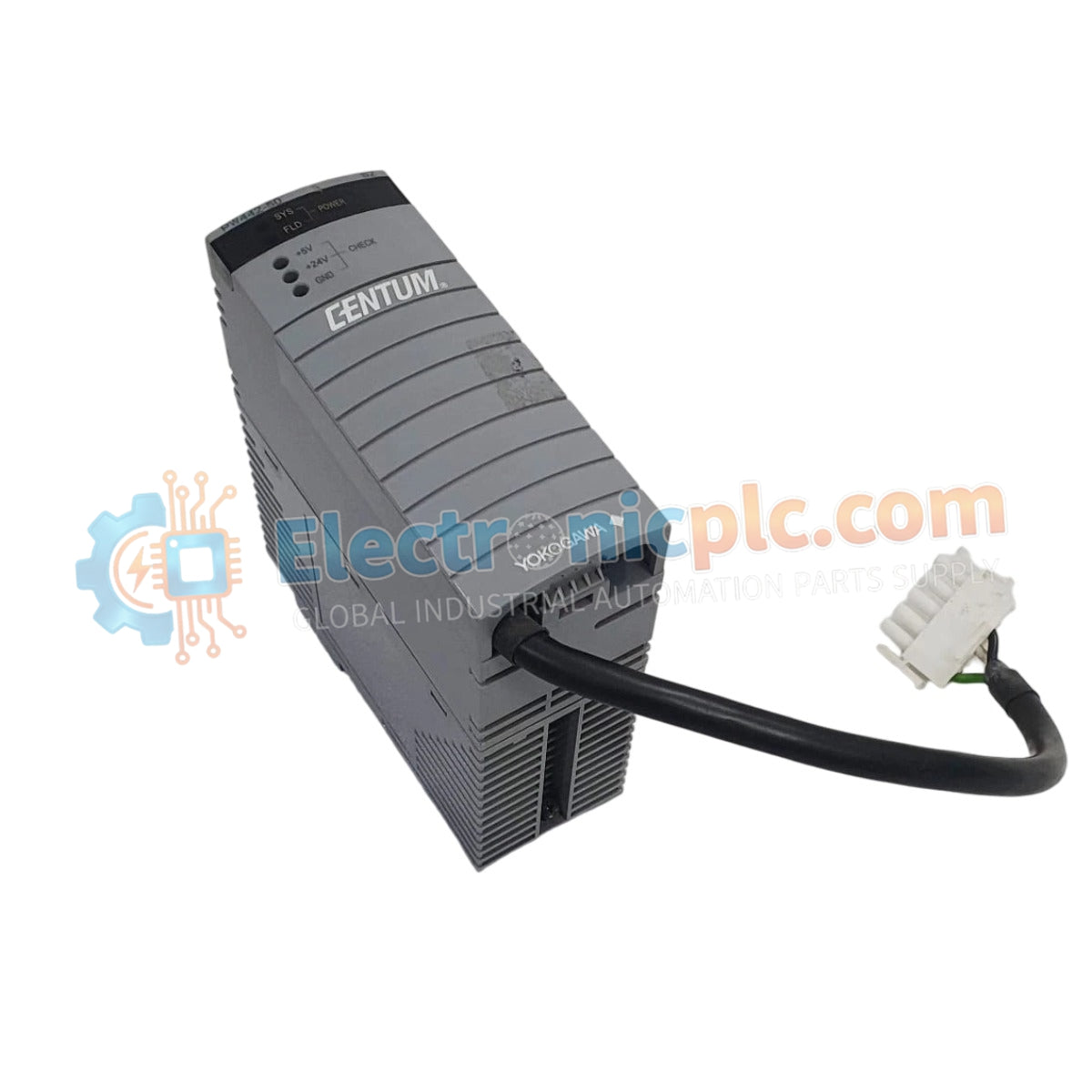

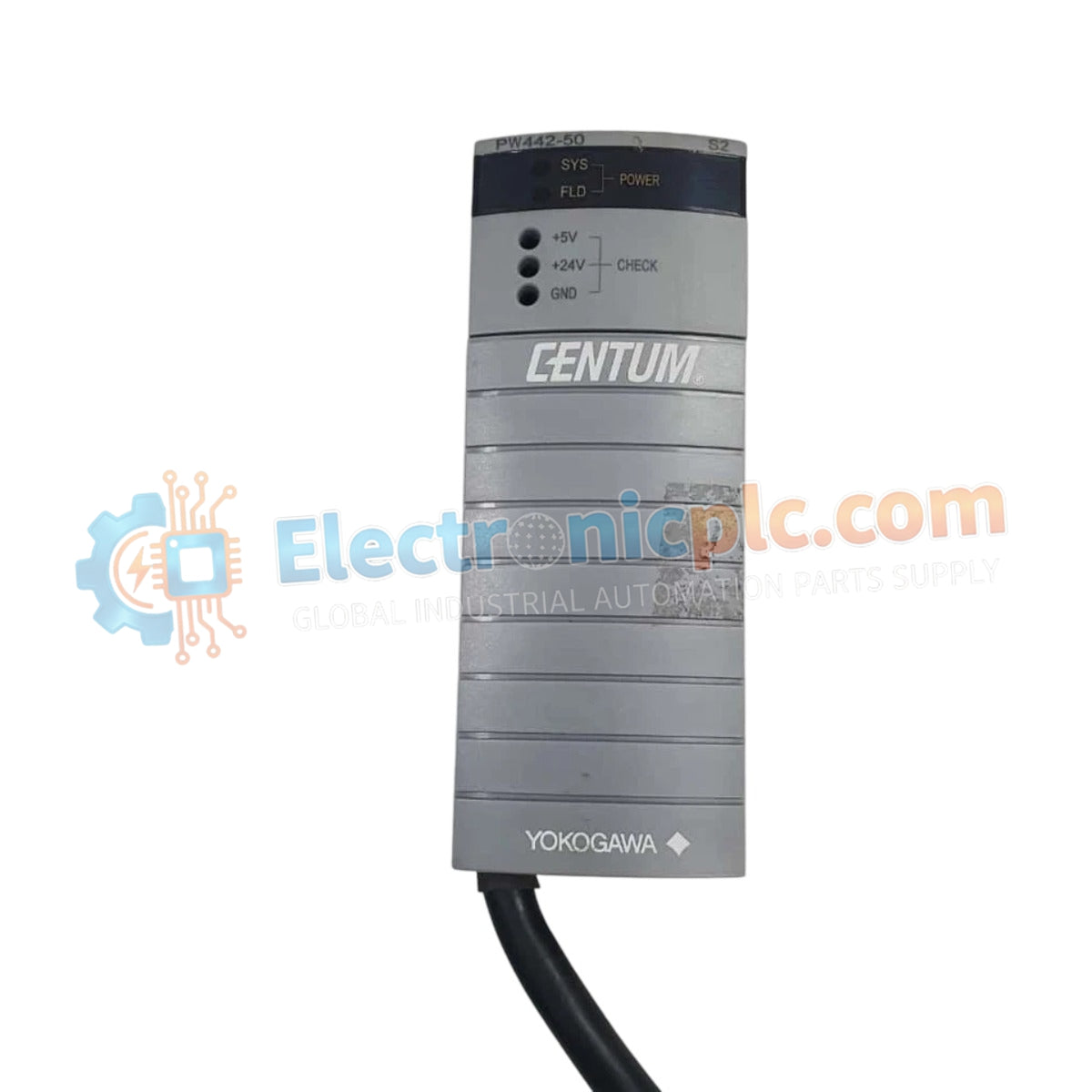

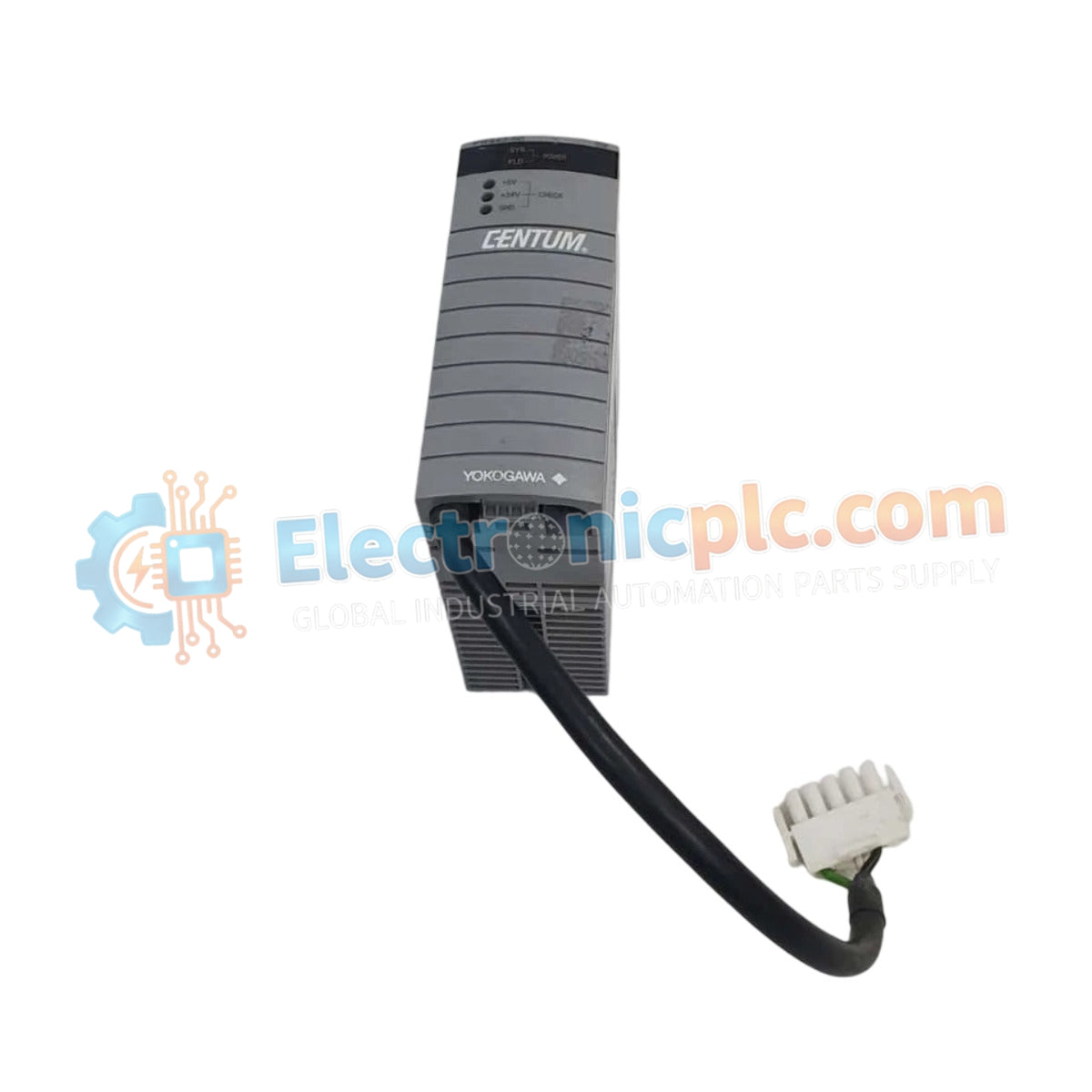

El YOKOGAWA PW442-50, también catalogado como Módulo de Fuente de Alimentación PW442-50, funciona como un componente de hardware dedicado para la regulación de potencia de CC de alta capacidad dentro de plataformas de automatización y control industrial.

Especificaciones de Hardware

Estabilización de Potencia para Control de Procesos

El módulo PW442-50 está diseñado para una entrega de potencia de alta densidad, proporcionando una salida estable de 24 VCC a partir de una entrada de CA de amplio rango. La clasificación de eficiencia del 93 % minimiza la disipación térmica, lo que permite un funcionamiento de alto rendimiento en espacios de gabinete confinados. El módulo integra circuitos especializados para protección contra sobretensión y sobrecorriente, lo que garantiza que los componentes del DCS aguas abajo y la instrumentación de campo estén protegidos contra transitorios del lado de la alimentación. Su tamaño compacto y su alta capacidad de corriente lo hacen adecuado para soportar configuraciones de nodos de E/S a gran escala o unidades de control distribuidas donde se requiere una distribución de CC de alta potencia localizada.

Preguntas Frecuentes (FAQ)

P: ¿Cuál es la consideración principal para lograr la salida nominal de 50 A?

R: Asegúrese de que el voltaje de entrada de CA se mantenga dentro del rango especificado (100-240 VCA) y de que el entorno del gabinete permita una refrigeración por convección suficiente. Con cargas de salida altas, el sistema de gestión térmica interno debe estar libre de obstrucciones para evitar la desclasificación.

P: ¿Se pueden conectar varias unidades PW442-50 en paralelo para compartir corriente?

R: Sí, siempre que el manual de instalación específico de su rack host o sistema de control admita configuraciones redundantes en paralelo o de reparto de carga. Asegúrese de que el seguimiento del voltaje de salida esté calibrado para evitar corrientes circulantes entre las unidades.

Pautas de Instalación en Campo

• Verifique que las líneas de suministro de CA de entrada estén equipadas con protección contra sobretensiones y disyuntores de sobrecorriente adecuados para un consumo de energía de 1200 W.
• Monte el módulo en el riel DIN o en la placa del chasis asegurando un contacto firme con el sistema de conexión a tierra del gabinete para una protección eficaz contra EMI.
• Utilice calibres de cable adecuados para los terminales de salida de 24 VCC para minimizar las caídas de voltaje y el calentamiento localizado causado por la alta capacidad de corriente (50 A).
• Mantenga un espacio libre mínimo de 50 mm por encima y por debajo del módulo para facilitar el flujo de aire natural, particularmente en temperaturas ambiente que se aproximan al límite superior de 70 °C.
