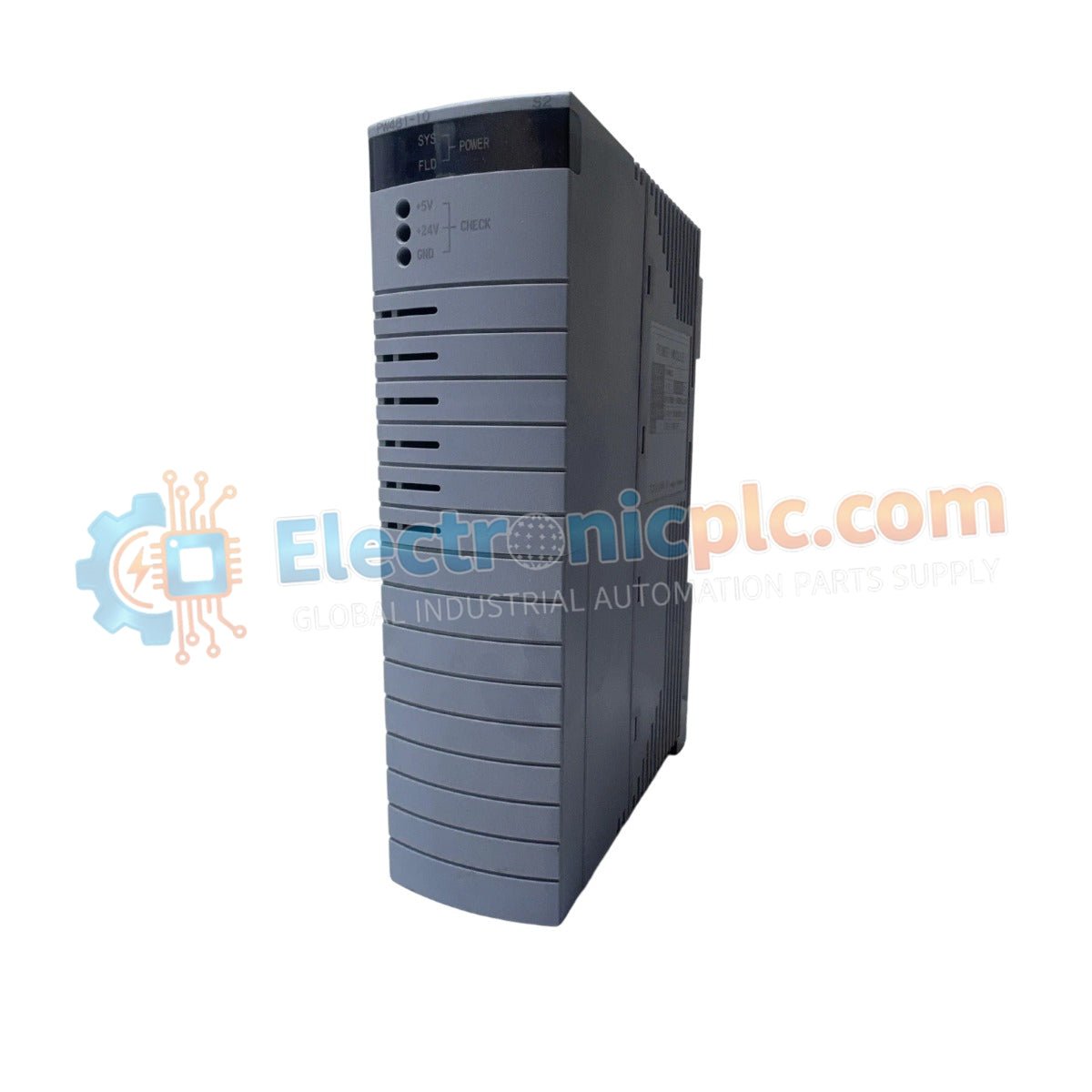

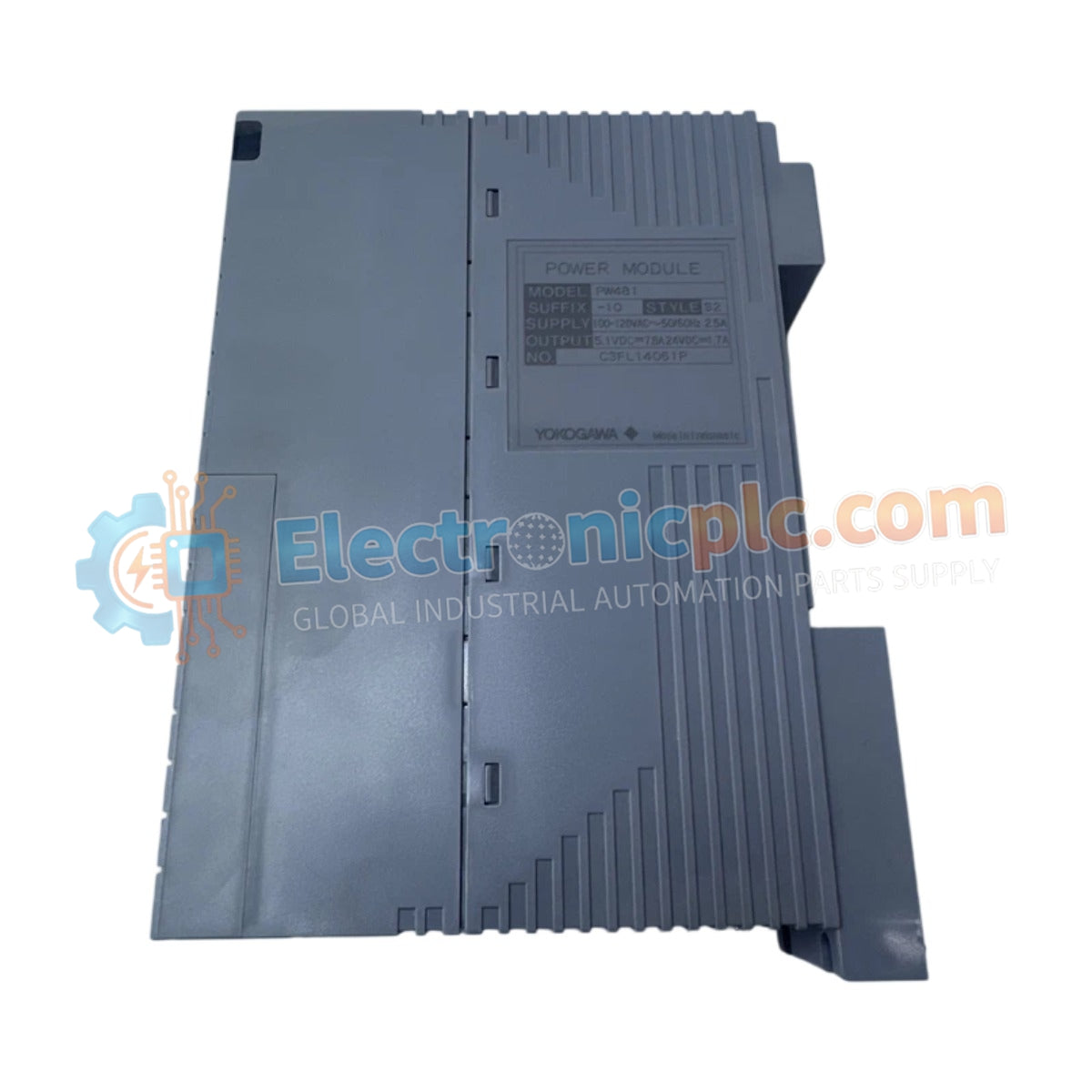

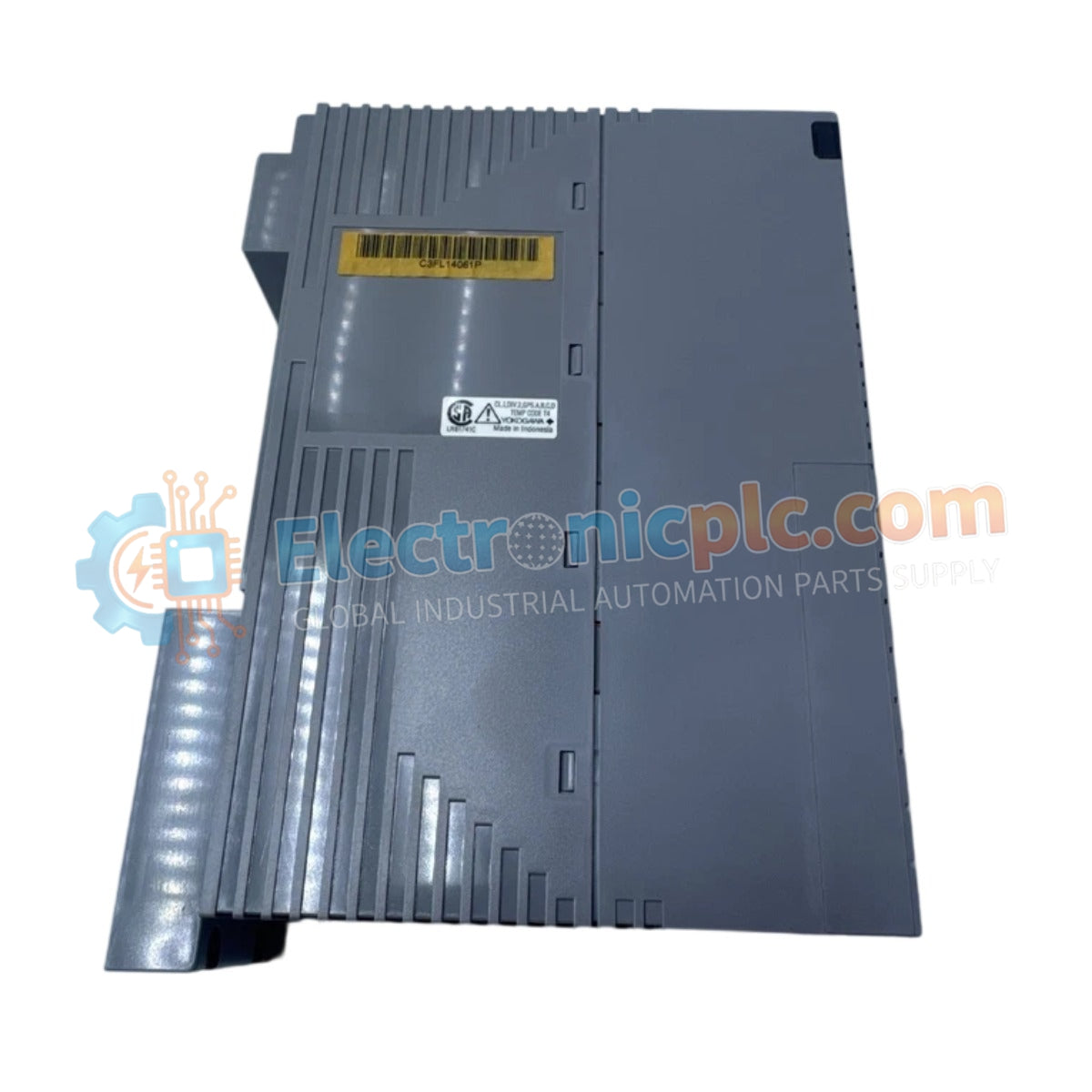

Configurado para la regulación y distribución de energía en plataformas DCS, el YOKOGAWA PW481-10 (Módulo de fuente de alimentación PW481-10) proporciona una ejecución física/eléctrica directa. Este módulo está diseñado para convertir el voltaje de suministro entrante en una salida de CC regulada, manteniendo la estabilidad operativa de las tarjetas de control e instrumentación de campo conectadas dentro de la arquitectura DCS de Yokogawa.

Especificaciones de hardware

Integridad del lazo y aislamiento de señal

El PW481-10 facilita los rieles de voltaje estables necesarios para la estabilidad del control de procesos. La unidad incorpora aislamiento de canal a canal para evitar bucles de tierra e inyección de ruido eléctrico en el bus de control. Se mantiene una entrega de voltaje constante en diversas condiciones de carga para garantizar la integridad del protocolo de lazo HART de 4-20 mA utilizado por la instrumentación descendente. La compensación de unión fría (CJC) y la gestión térmica precisa se implementan dentro de la etapa de potencia para mantener la precisión del rendimiento en todo el rango de temperatura operativa.

Preguntas frecuentes

P: ¿El PW481-10 admite el intercambio en caliente en campo durante el funcionamiento activo del sistema?

R: El intercambio en caliente depende de la configuración específica del plano posterior y del chasis DCS. Consulte el manual de integración del sistema para verificar si el plano posterior del rack admite la extracción del módulo de alimentación sin activar un reinicio del procesador.

P: ¿Cuáles son los indicadores principales de una falla de energía en este módulo?

R: El panel frontal del módulo generalmente cuenta con LED de estado. Verifique que el voltaje de salida esté dentro de los parámetros nominales utilizando un multímetro calibrado en los terminales de salida si la luz de estado indica una falla.

Pautas de instalación en campo

1. Asegúrese de que la fuente de alimentación esté desenergizada antes de montar el módulo en el riel DIN o en el plano posterior del chasis.
2. Verifique que la temperatura ambiente no exceda los 60 °C en el punto de instalación para evitar el envejecimiento prematuro de los condensadores internos.
3. Asegure el módulo utilizando los tornillos de fijación integrados para garantizar la resistencia a las vibraciones en entornos de alta interferencia.
4. Conecte la toma de tierra de protección (PE) al terminal designado en el chasis para garantizar una protección eficaz contra sobretensiones y un blindaje contra el ruido.
5. Inspeccione los conectores del plano posterior para verificar la alineación de los pines antes de colocar el módulo para evitar doblar los pines o causar un cortocircuito al encenderlo.
