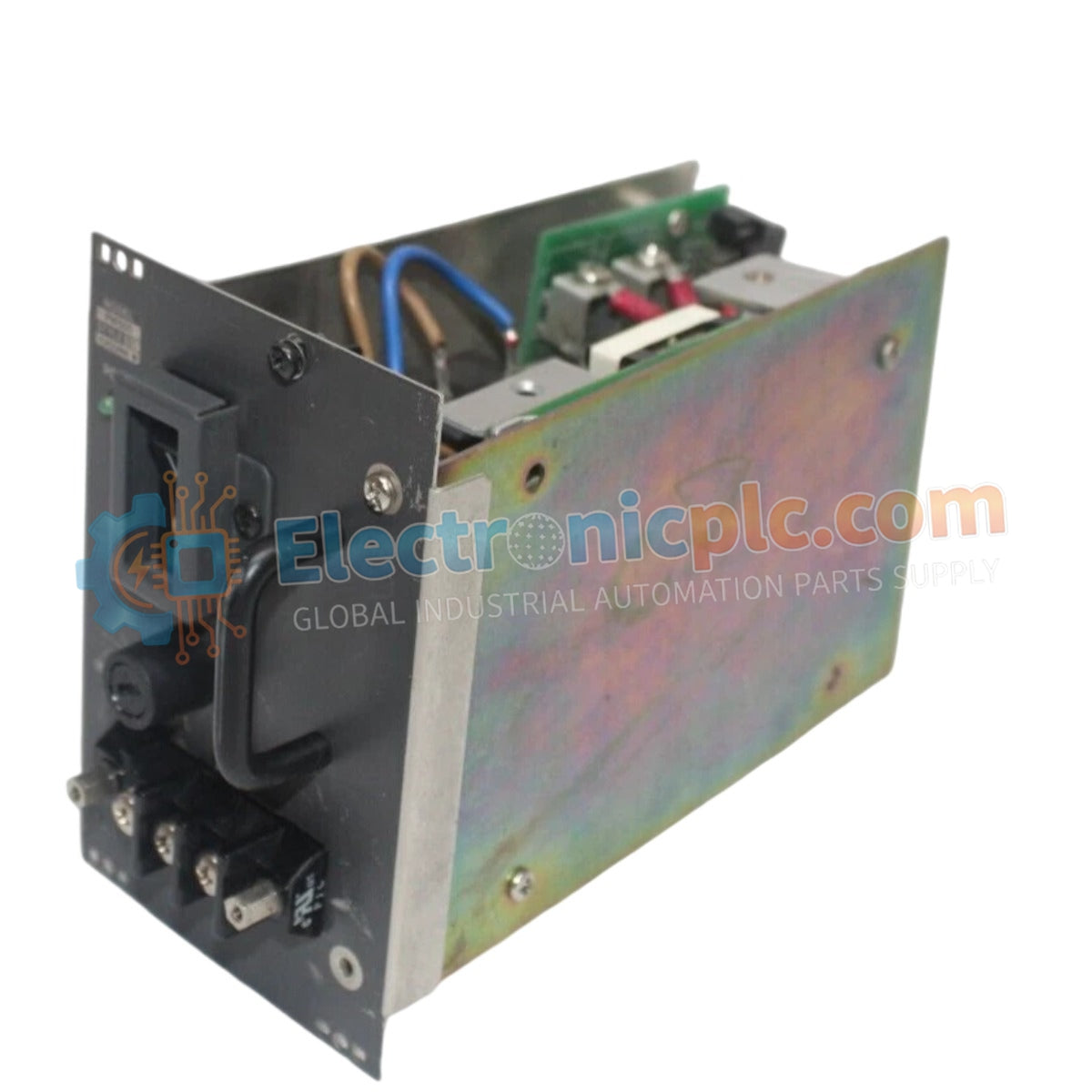

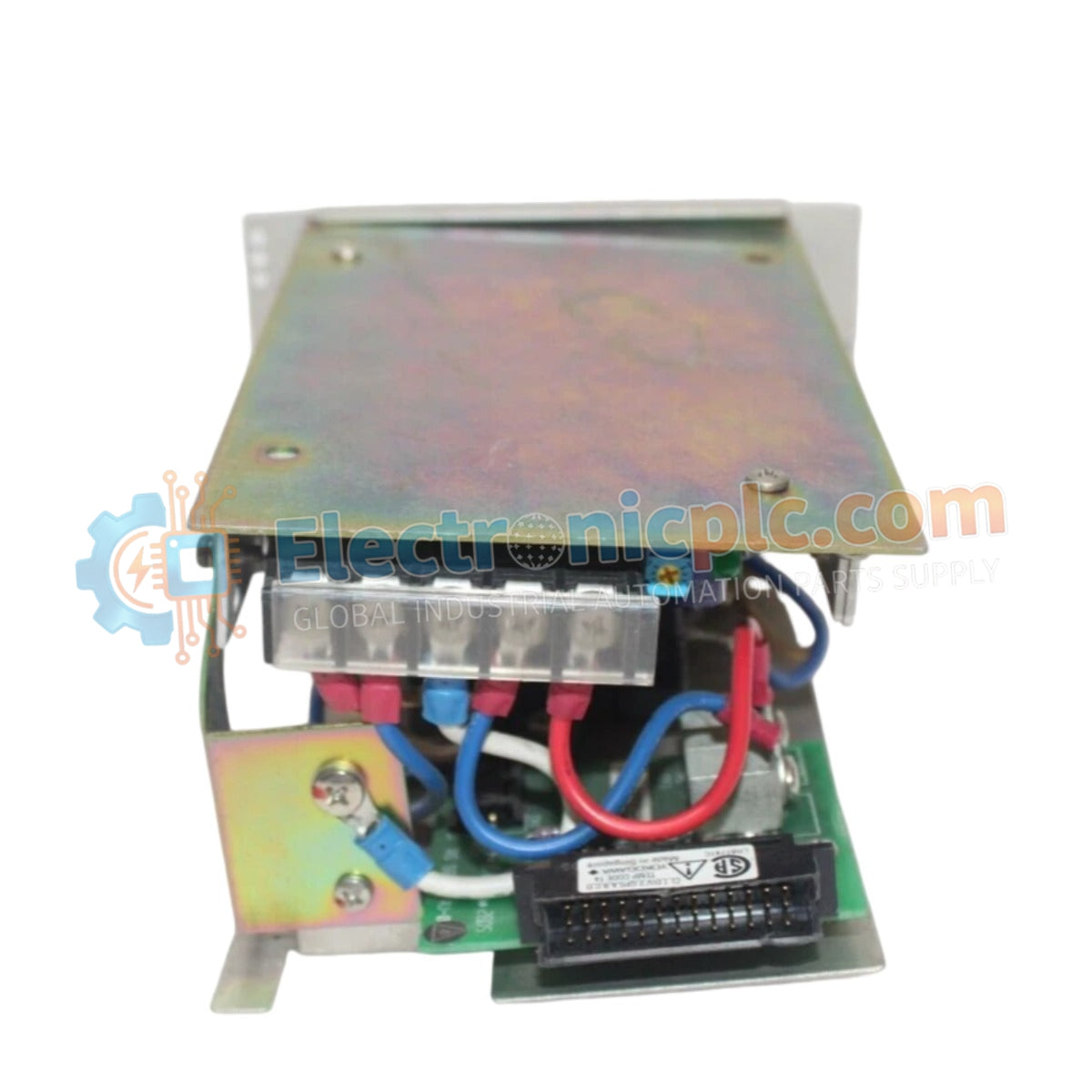

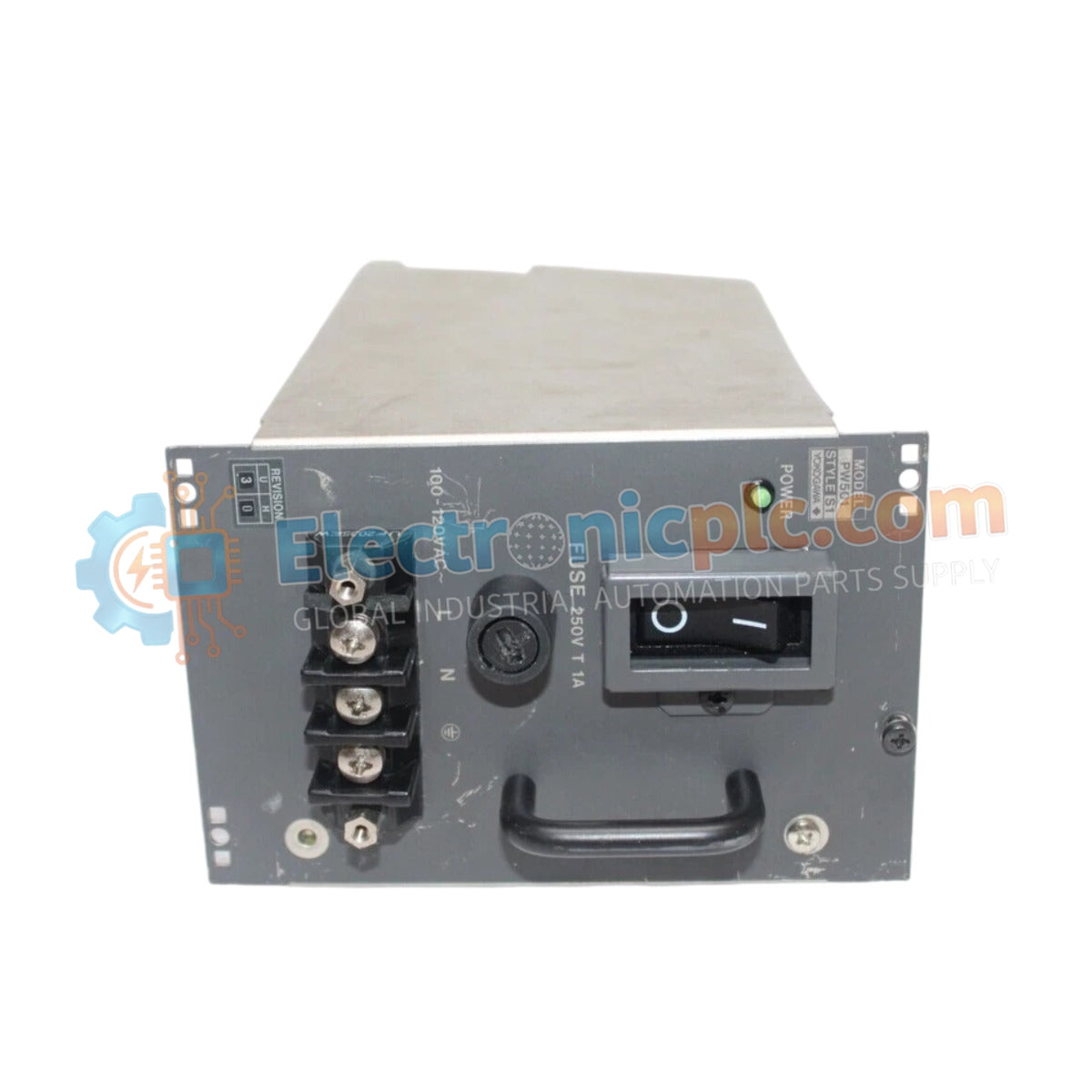

El Módulo de Alimentación YOKOGAWA PW501 funciona como un componente de hardware dedicado para la distribución de energía dentro de los sistemas de control Yokogawa CENTUM CS y VP. Este módulo está diseñado para proporcionar una salida regulada de 5 VCC, soportando infraestructuras críticas como unidades repetidoras ópticas y nodos de control de campo. Su diseño asegura una distribución eléctrica estable mientras mantiene una alta eficiencia en entornos operativos industriales.

Especificaciones del Hardware

Control de Procesos y Aislamiento de Señales

El PW501 facilita los rieles de voltaje consistentes necesarios para la sincronización de todo el sistema y la integridad del control. El módulo emplea convección natural para el enfriamiento, eliminando la necesidad de ventiladores y reduciendo los requisitos de mantenimiento. Se mantiene el aislamiento de canal a canal para mitigar el impacto del ruido de modo común y los bucles de tierra a través del bus DCS. La compensación de unión fría (CJC) y la gestión térmica están integradas en la arquitectura del módulo para asegurar la precisión del rendimiento en todo el rango de temperatura especificado.

Preguntas Frecuentes

P: ¿Es el módulo PW501 adecuado para su uso en entornos de alta vibración?

R: Sí, la construcción robusta y las opciones de montaje seguro en riel DIN o panel proporcionan estabilidad en condiciones industriales. Asegúrese de que todos los tornillos de montaje estén apretados según las especificaciones de par para minimizar la tensión mecánica en los conectores de la placa base.

P: ¿Cuál es el beneficio del diseño sin ventilador en esta aplicación de DCS?

R: El diseño sin ventilador utiliza convección natural, lo que minimiza la entrada de polvo y los puntos de falla mecánica. Esto asegura la continuidad operativa a largo plazo para sistemas de control críticos donde el reemplazo periódico de ventiladores no es factible.

Guías de Instalación en Campo

1. Verifique que la fuente de entrada de CA esté desenergizada antes de montar o cablear el módulo.
2. Seleccione el método de montaje apropiado (riel DIN o montaje en panel) según la configuración específica del gabinete de control.
3. Asegure una holgura mínima de 5 cm por encima y por debajo del módulo para permitir un flujo de aire eficiente por convección natural.
4. Conecte el terminal de tierra de protección (PE) al chasis principal del sistema utilizando un conductor de baja impedancia para maximizar la protección contra sobretensiones.
5. Confirme el voltaje de salida en los terminales del módulo utilizando un multímetro calibrado antes de establecer conexiones con los nodos de control de campo descendentes.
