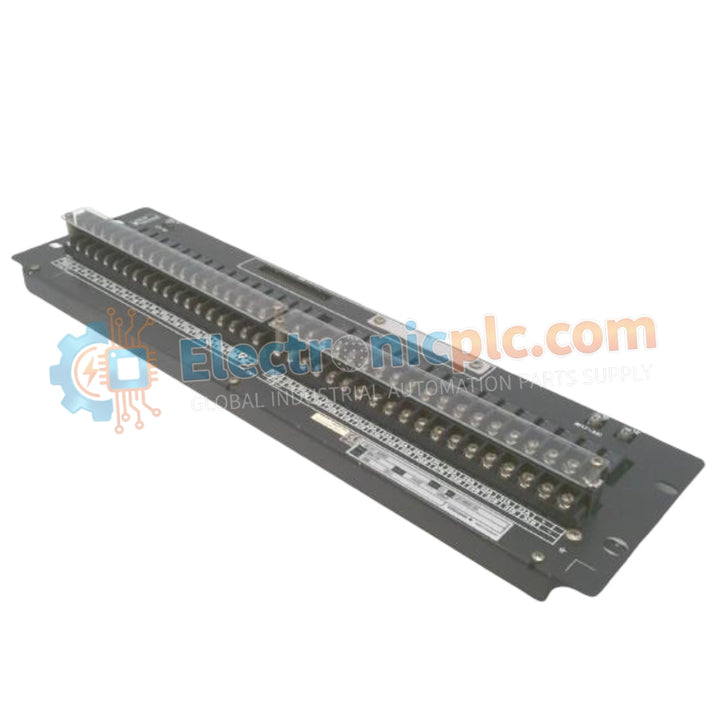

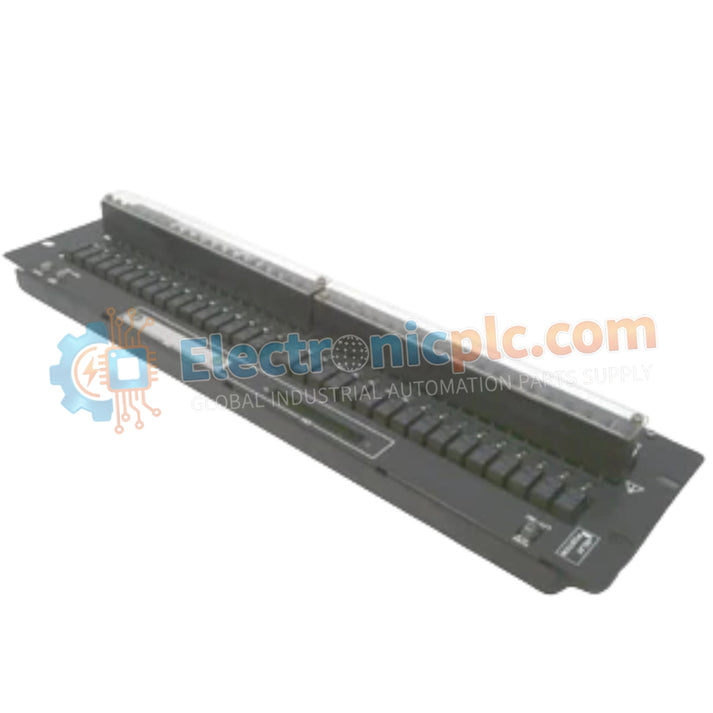

Configurada para la interconexión de señales en la red de control CENTUM VP, la Yokogawa ARM15A-000 S1 (placa de relés ARM15A) proporciona una ejecución eléctrica física directa. El módulo sirve como una interfaz de transición de alta densidad, facilitando la conexión de hasta 32 dispositivos de campo de contacto seco a la arquitectura de entrada del DCS.

Especificaciones de Hardware

Acondicionamiento de Señal de Control de Proceso

La unidad ARM15A-000 S1 emplea un robusto aislamiento canal a canal para prevenir interferencias eléctricas por transitorios de conmutación del lado de campo. Al utilizar entradas de contacto seco, la placa mantiene la integridad de la señal asegurando que los estados de los dispositivos externos se reflejen con precisión en la lógica del DCS. La arquitectura del módulo está optimizada específicamente para la compatibilidad con el protocolo de bucle HART de 4-20 mA dentro del entorno del gabinete, asegurando que la interfaz no introduzca ruido de modo común en mediciones de bucle analógicas de alta precisión.

Preguntas Frecuentes

P: ¿Se puede cambiar en caliente el ARM15A-000 S1 mientras el DCS está en funcionamiento?

R: No, este módulo no admite el cambio en caliente. Toda la alimentación del lado de campo y las fuentes de alimentación internas de 24 V CC deben desenergizarse antes de retirar o insertar el módulo para evitar daños en los terminales o sobretensiones en el backplane.

P: ¿Los canales de entrada están aislados individualmente entre sí?

R: La placa proporciona un robusto aislamiento eléctrico entre los terminales de campo y la carcasa del sistema, pero los usuarios deben consultar el diagrama de cableado del sistema para verificar la estructura de conexión común de los 32 puntos de entrada.

Directrices de Instalación en Campo

1. Monte el módulo 3U en un rack estándar de 19 pulgadas, asegurando que el bastidor del chasis esté firmemente conectado a la barra de tierra protectora (PE) del gabinete.
2. Termine el cableado de campo utilizando terminales tipo horquilla o anillo M4; asegure la aplicación de un par de apriete adecuado para evitar variaciones en la resistencia de contacto.
3. Verifique que la fuente de alimentación externa de 24 V CC esté regulada y filtrada; una ondulación excesiva puede inducir inestabilidad en la señal de entrada.
4. Separe el cableado de señal de las líneas de alimentación de CA de alto voltaje dentro de los conductos de cables para mitigar la interferencia electromagnética (EMI).
5. Mantenga una humedad relativa entre el 10% y el 90% sin condensación; utilice calentadores internos de gabinete si el entorno de instalación se acerca a las condiciones del punto de rocío.
