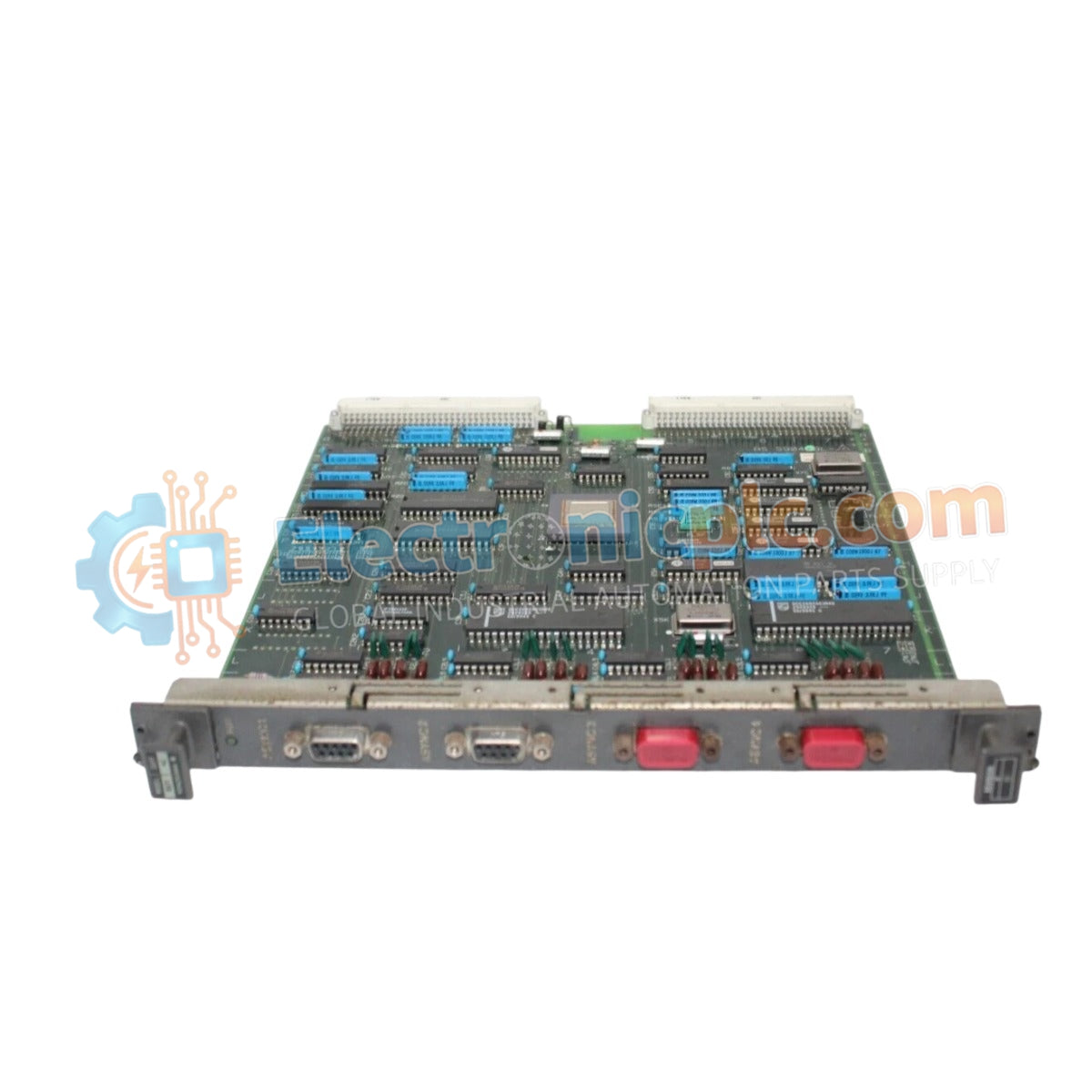

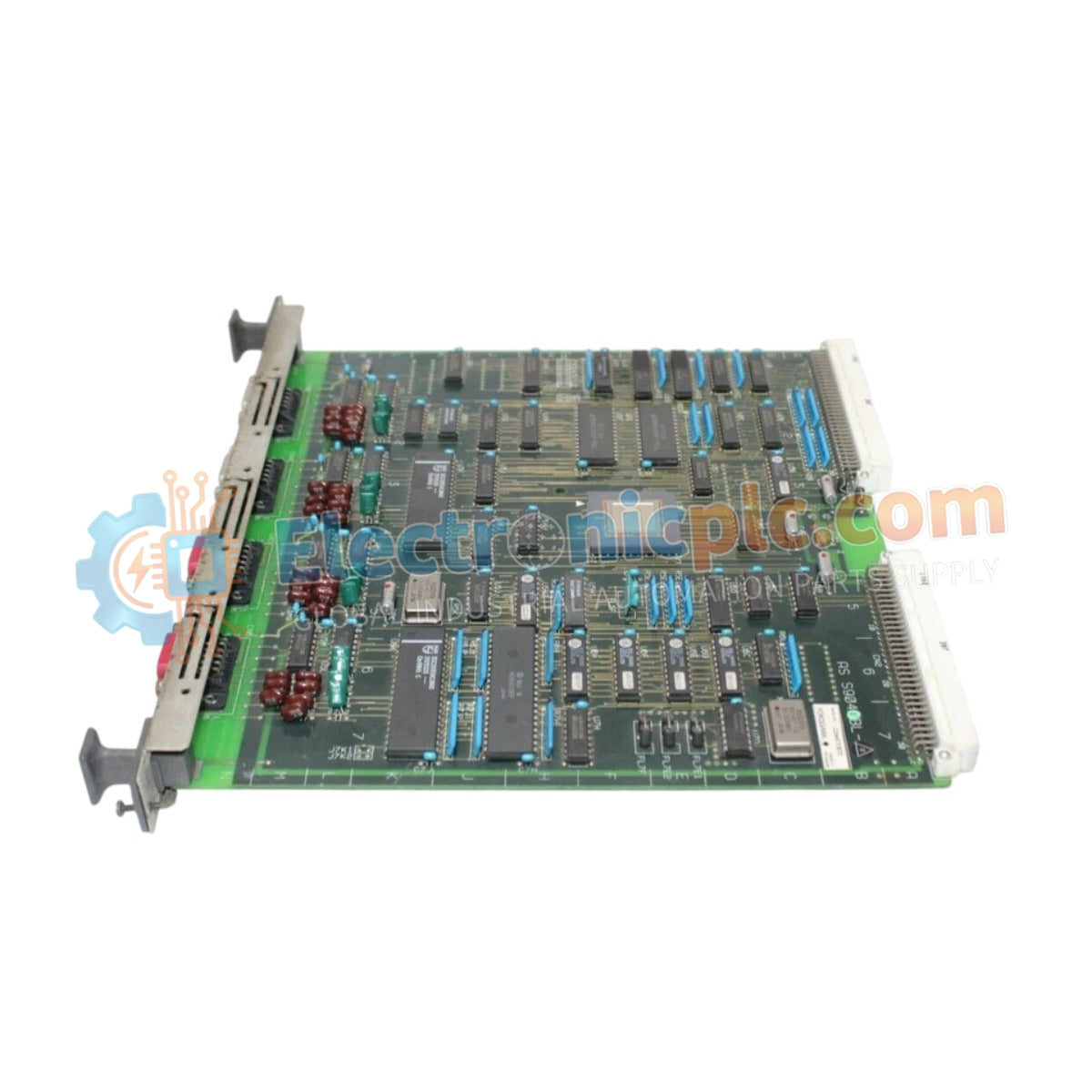

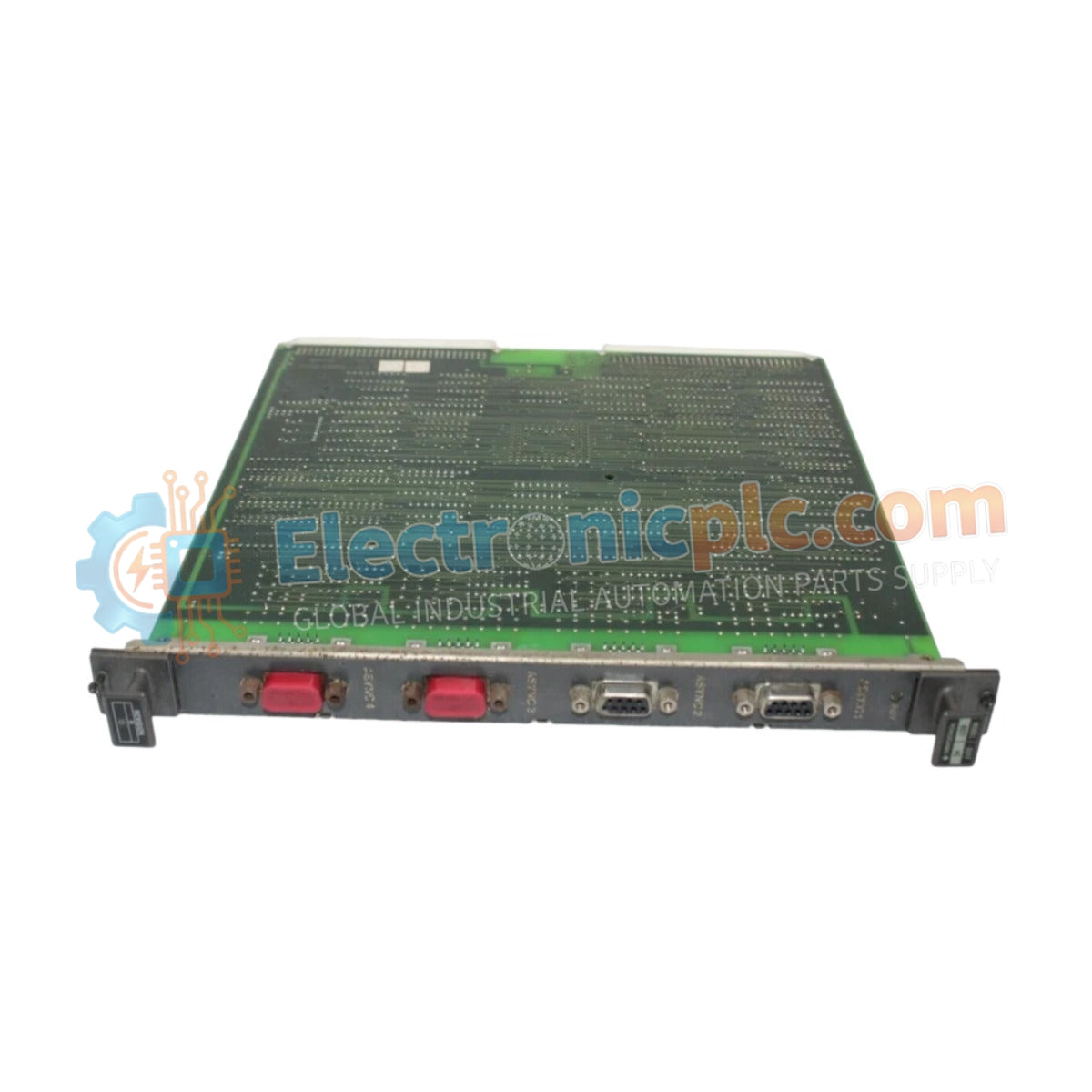

El Yokogawa RS71C, también catalogado como el Módulo DCS RS71C, funciona como un componente de hardware dedicado para la comunicación de dispositivos de campo y el procesamiento de lógica de control dentro de plataformas de automatización industrial. Este módulo proporciona ejecución eléctrica directa de adquisición de datos y conversión de señal, facilitando la integración entre la instrumentación a nivel de campo y las arquitecturas de sistemas de control centralizados.

Especificaciones de hardware

Control de procesos y comunicación

El módulo RS71C gestiona tareas de control complejas mediante el soporte de múltiples entornos de programación, incluyendo lógica de escalera, texto estructurado y diagramas de bloques de funciones. Su arquitectura interna está diseñada para manejar hasta 128 puntos de E/S configurables, soportando interfaces analógicas, digitales, de pulso y de puerto de comunicación. La unidad está diseñada para su implementación en entornos peligrosos, manteniendo un estado operativo completo bajo condiciones de temperatura extremas (-40 a 70 grados C) y alta humedad (5% a 95%). El soporte de protocolo integrado garantiza un intercambio de datos sin problemas a través de redes industriales, mientras que el aislamiento galvánico protege el módulo de sobretensiones transitorias en configuraciones de E/S de alta densidad.

Preguntas frecuentes

P: ¿El módulo RS71C admite el intercambio en caliente durante el funcionamiento activo del sistema?

R: No, el módulo no admite el intercambio en caliente. La estación controladora host debe apagarse o colocarse en un modo de mantenimiento definido para evitar arcos eléctricos o errores de comunicación del bus del backplane durante la extracción o instalación.

P: ¿Cómo se configura el RS71C para protocolos de comunicación industrial específicos?

R: La configuración del protocolo se realiza a través del entorno de software de ingeniería proporcionado por el fabricante, que permite el mapeo de los dispositivos de campo a direcciones de E/S específicas y la selección de parámetros de comunicación dentro del firmware del módulo.

Pautas de instalación en campo

• Verifique que el rack del controlador esté desenergizado antes de insertar el módulo RS71C en la ranura de E/S designada.
• Asegure la alineación adecuada de los conectores del backplane; no aplique fuerza mecánica excesiva para evitar la distorsión de los pines.
• Fije el módulo utilizando los mecanismos de bloqueo del chasis para mantener la continuidad eléctrica con el riel de tierra y protegerlo contra vibraciones mecánicas.
• Encamine el cableado de señal a través de los conductos de cableado designados, manteniendo una separación física adecuada de las líneas de alimentación de CA de alta tensión para mitigar la interferencia electromagnética (EMI).
• Asegúrese de que todas las instalaciones en lugares peligrosos cumplan con los requisitos específicos de la certificación relevante (ATEX/IECEx/FM/CSA), incluido el uso de prensaestopas y prácticas de conexión a tierra adecuados.
