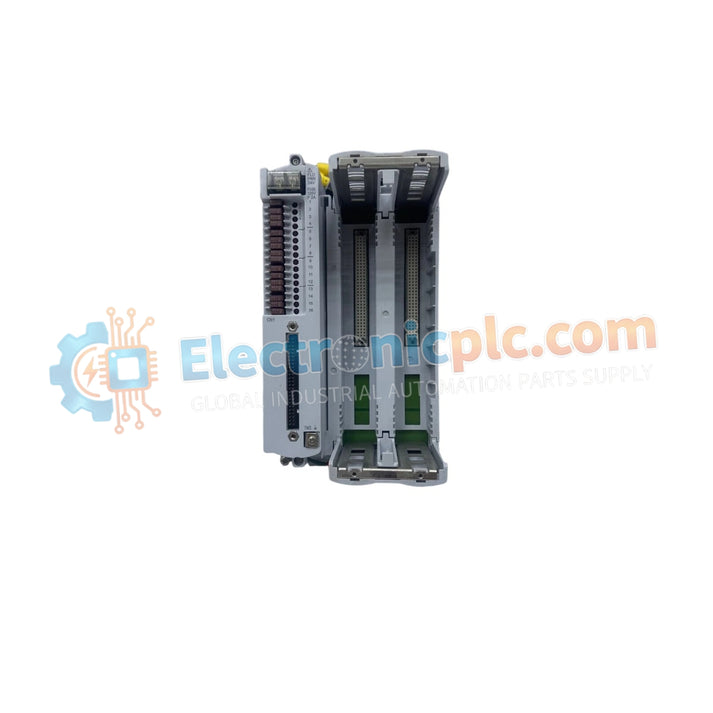

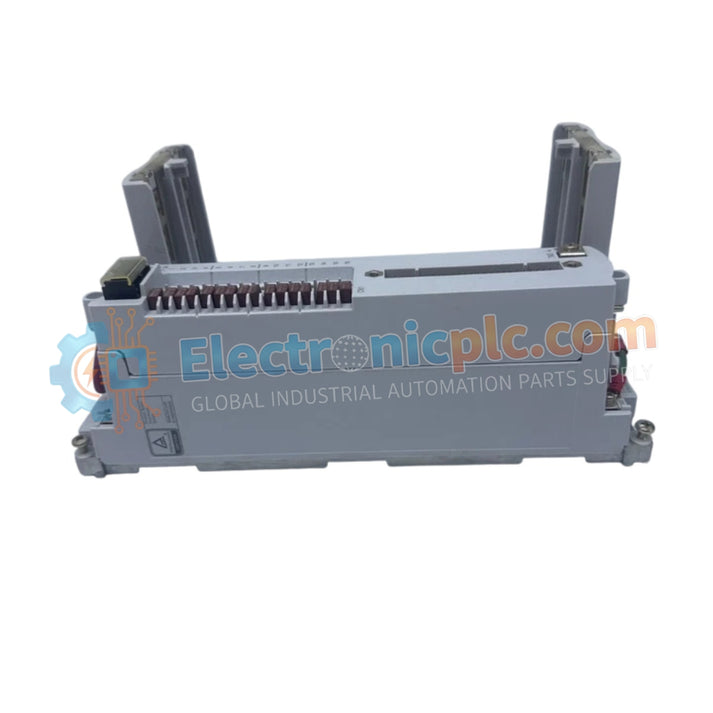

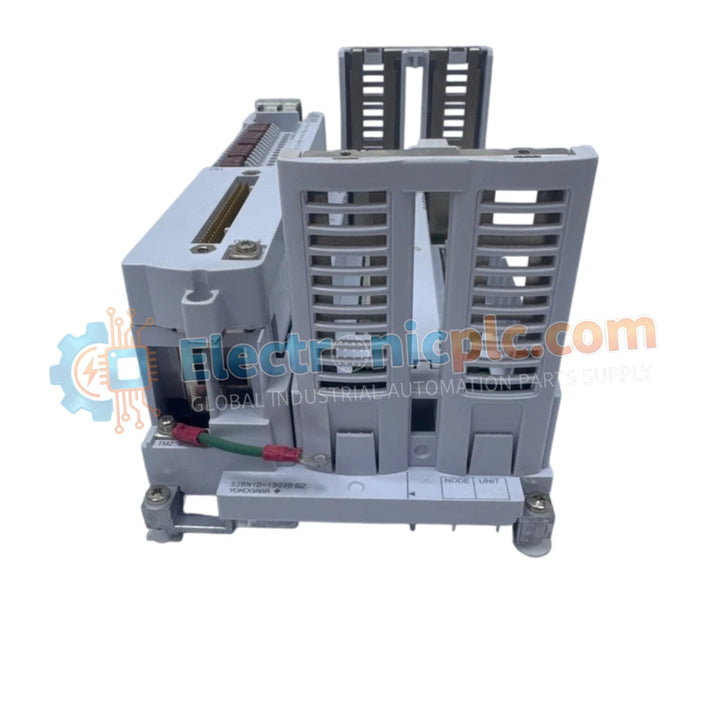

Configurada para la terminación de señales de campo de alta integridad dentro de las plataformas de sistemas instrumentados de seguridad (SIS) ProSafe-RS, la YOKOGAWA S2BN1D-19030 (Placa base de terminal S2BN1D) proporciona una transición de señal física directa y distribución de energía en el backplane. Este componente de hardware funciona como la interfaz principal utilizada para ejecutar conectividad de E/S segura para configuraciones de controlador de seguridad tanto simples como redundantes.

Desglose de sufijos y matriz de modelos

Especificaciones del hardware

Integridad de la señal SIS y redundancia

La S2BN1D-19030 está diseñada para aplicaciones críticas de seguridad, soportando la arquitectura 2oo3 y la colocación de módulos redundantes requerida para lazos de control con clasificación SIL3. La placa base gestiona el aislamiento galvánico entre los circuitos de señal de campo y el bus de seguridad interno, asegurando que las fallas transitorias en el cableado de campo no se propaguen al procesador de seguridad. A través de la interfaz de bus F-SB integrada, la placa base asegura un intercambio de datos sincronizado de alta velocidad en los 16 canales.

Preguntas frecuentes (FAQ)

P: ¿La placa base S2BN1D puede soportar módulos de E/S simples y redundantes mezclados?

R: Sí, la placa base está diseñada para ser flexible; sin embargo, debe asegurarse de que los módulos de E/S instalados y el software de configuración del sistema estén correctamente mapeados para el modo redundante o de un solo canal elegido para evitar errores de diagnóstico de módulo no encontrado.

P: ¿El terminal de tornillo M3 es suficiente para la conexión a tierra de toda la placa base?

R: El tornillo M3 proporciona la tierra de referencia para los circuitos del bloque de terminales. Para instalaciones críticas de seguridad, es obligatorio conectar este terminal a un bus de tierra de seguridad de baja impedancia utilizando el camino más corto posible para mantener la conformidad con las normas de compatibilidad electromagnética.

Directrices de instalación en campo

• Estabilidad de montaje: Para instalaciones montadas en pared, use cuatro tornillos M4 para asegurar la placa base a una superficie plana y rígida. Si utiliza montaje en carril DIN, asegúrese de que el carril esté firmemente sujeto a la parte trasera del armario para evitar la resonancia mecánica durante el funcionamiento.
• Par de terminación: Cuando utilice terminales de abrazadera a presión o de resorte, verifique la profundidad de inserción del cable. Para las abrazaderas a presión, aplique el par recomendado por los estándares del bloque de terminales (típicamente de 0,5 a 0,8 Nm) para asegurar una conexión eléctrica estanca a los gases.
• Enrutamiento de cables: Mantenga una estricta separación entre los cables del bus F-SB y el cableado de señal de campo. Utilice conductos de cable separados para la alimentación, la comunicación y las señales de entrada analógicas para evitar la diafonía y la interferencia transitoria.
• Precauciones de seguridad: Antes de conectar o desconectar el cable de alimentación S2KPB10, asegúrese de que la fuente de alimentación de campo esté desenergizada. Verifique siempre la resistencia de aislamiento (mínimo 100 MOhm) después de realizar cualquier cambio importante en el cableado para asegurarse de que no existan cortocircuitos entre los canales de señal y la tierra del chasis.
