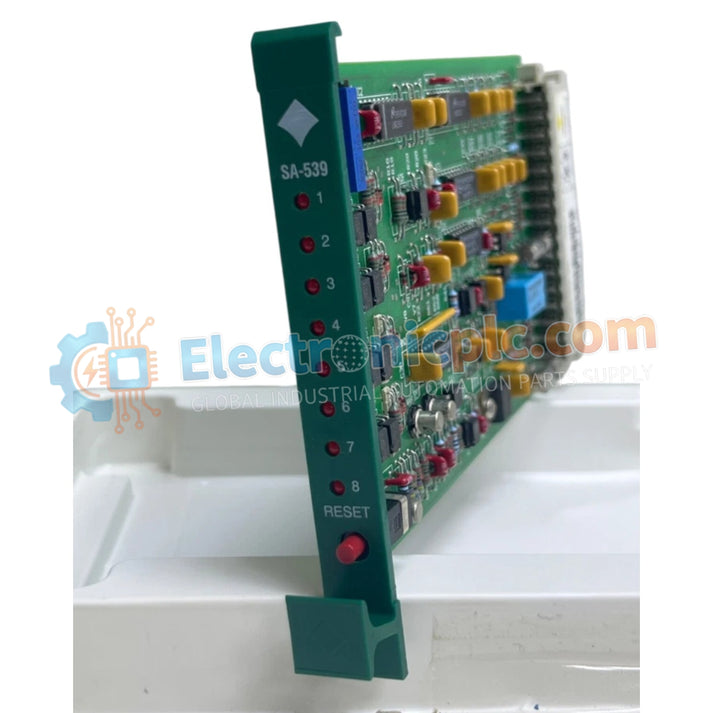

El YOKOGAWA SA53900, también catalogado como el módulo de alarma de fallas del sistema SA-539-00, funciona como un componente de hardware dedicado para monitorear y anunciar errores de diagnóstico a nivel del sistema dentro de arquitecturas de red de control distribuido y PLC.

Especificaciones de hardware

Anuncio de fallas del sistema y monitoreo de lógica

El módulo SA53900 está diseñado para proporcionar retroalimentación visual y eléctrica inmediata sobre el estado del sistema. Al integrar 8 entradas de subalarma en un único canal administrado, el módulo reduce la complejidad del cableado a nivel del gabinete al tiempo que garantiza que el sistema de control registre las fallas críticas. La inclusión de indicadores LED en el panel frontal es necesaria para una verificación diagnóstica rápida por parte del personal de mantenimiento de campo, lo que permite la identificación inmediata de las condiciones de falla sin necesidad de acceder al software del sistema de control.

Preguntas frecuentes

P: ¿El SA53900 requiere cableado externo para las 8 entradas de subalarma?

R: Sí. Cada entrada de subalarma debe cablearse desde el componente del sistema correspondiente (por ejemplo, relés de falla de la fuente de alimentación o sensores de temperatura del chasis) a los terminales del módulo para facilitar el monitoreo centralizado de fallas.

P: ¿Es el SA53900 compatible con los sistemas de control Yokogawa más antiguos?

R: El módulo está diseñado para arquitecturas de sistemas heredados. Asegúrese de que el voltaje del backplane y los protocolos de comunicación sean compatibles con la revisión específica del rack de control antes de la instalación.

Directrices de instalación en campo

1. Colocación del módulo: Inserte el SA53900 en la ranura designada en el rack del sistema. Asegúrese de que el módulo esté correctamente asentado para establecer contacto eléctrico con el bus de alarma del backplane.
2. Cableado: Utilice cableado blindado para las entradas de alarma para evitar disparos falsos causados por el ruido electromagnético inducido. Conecte los blindajes al punto de conexión a tierra del gabinete.
3. Pruebas funcionales: Después de la instalación, verifique el funcionamiento del circuito de alarma simulando una condición de falla en una de las entradas de subalarma y confirmando que el canal principal y los LED de estado reflejan el cambio de estado.
4. Mantenimiento: Inspeccione regularmente los indicadores LED durante el mantenimiento de rutina del gabinete para asegurarse de que el módulo esté activo e informando el estado correctamente. Mantenga el área circundante libre de escombros para mantener la refrigeración por convección dentro del recinto.
