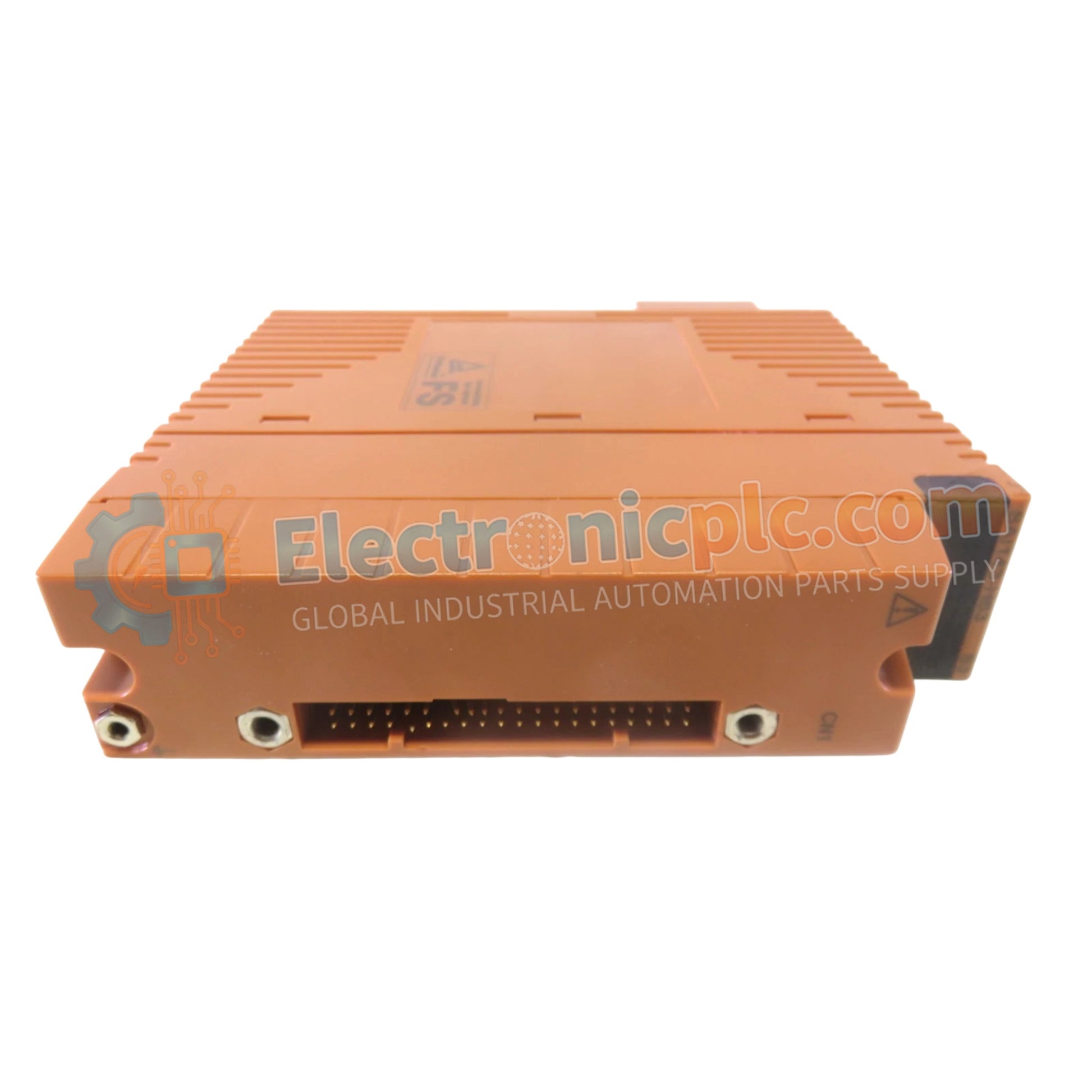

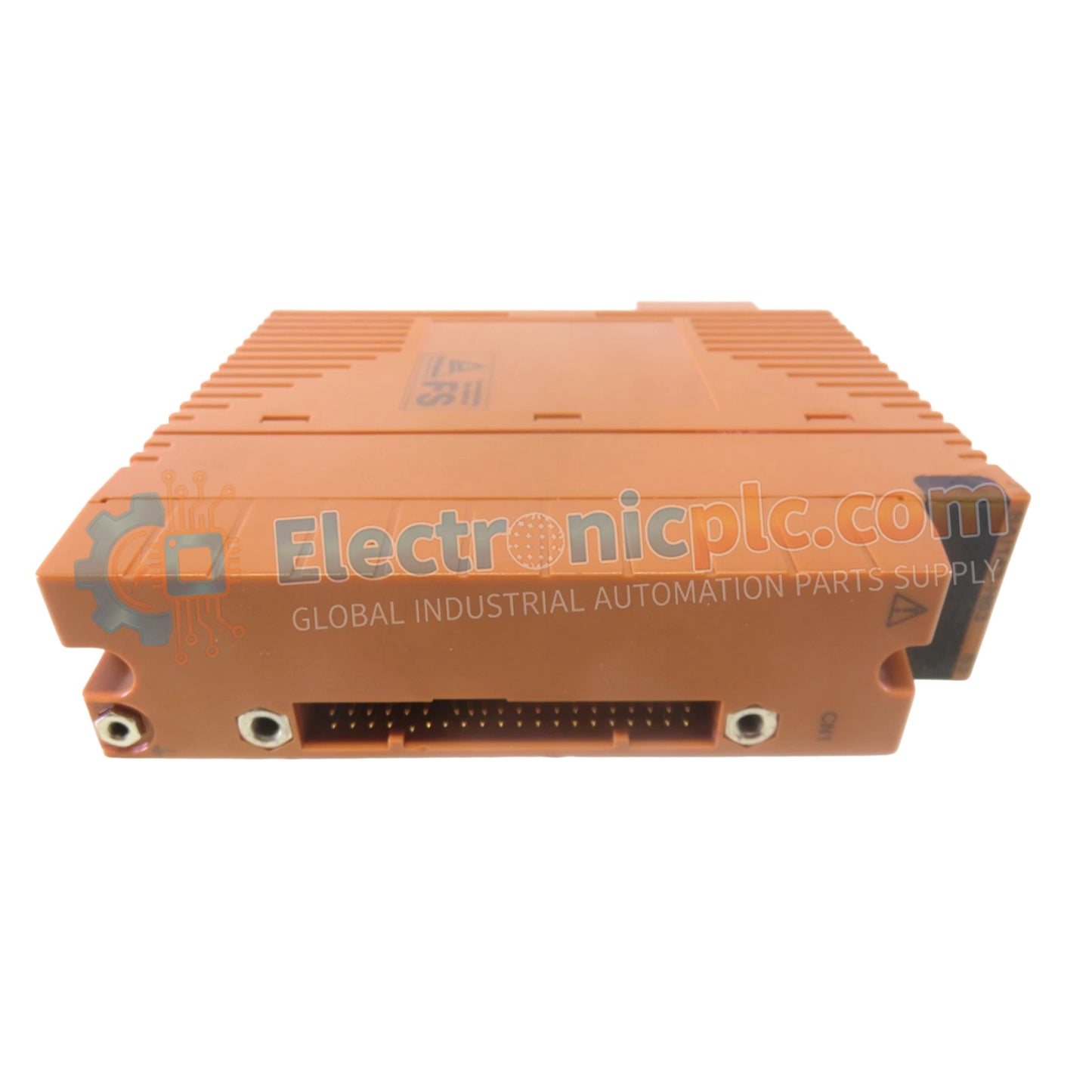

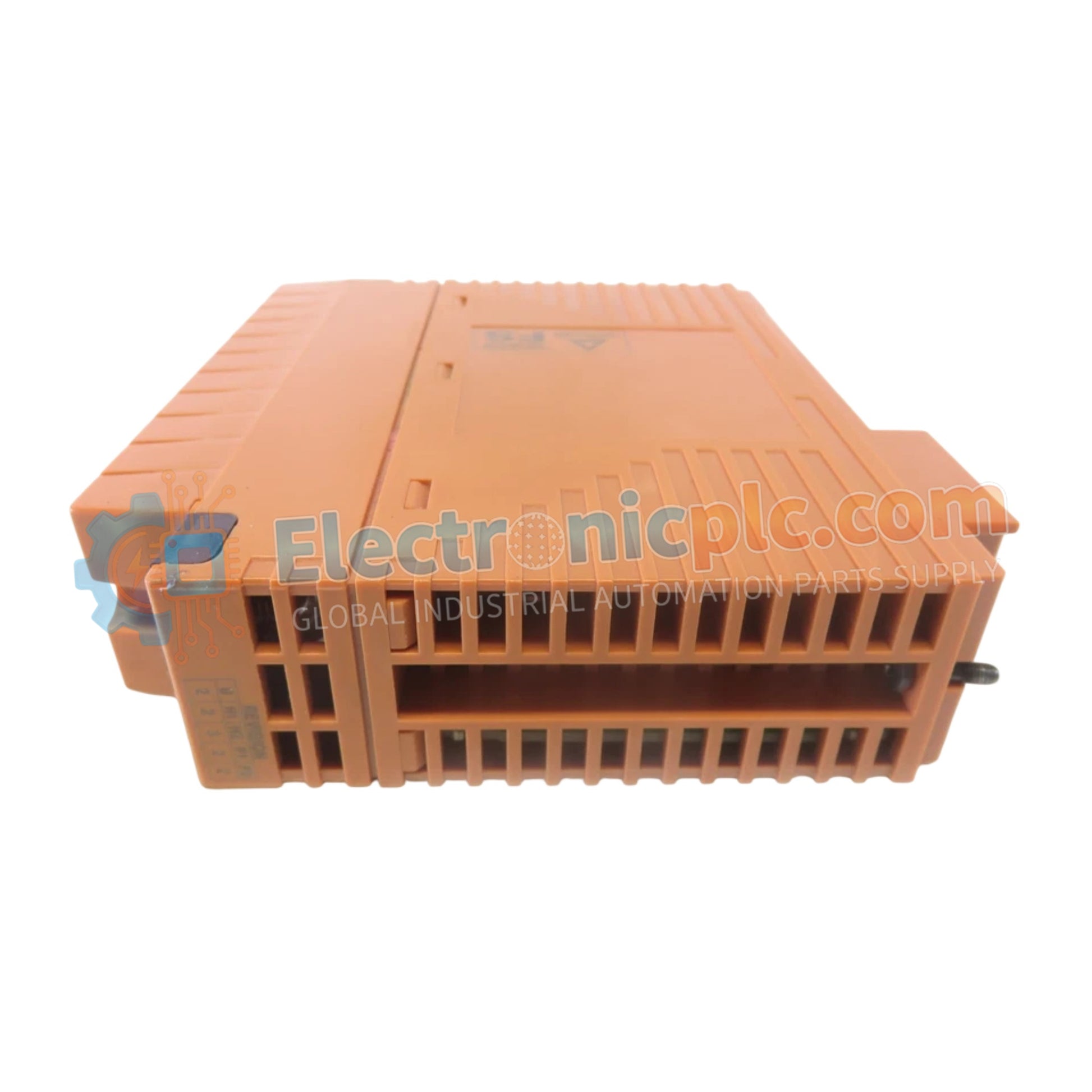

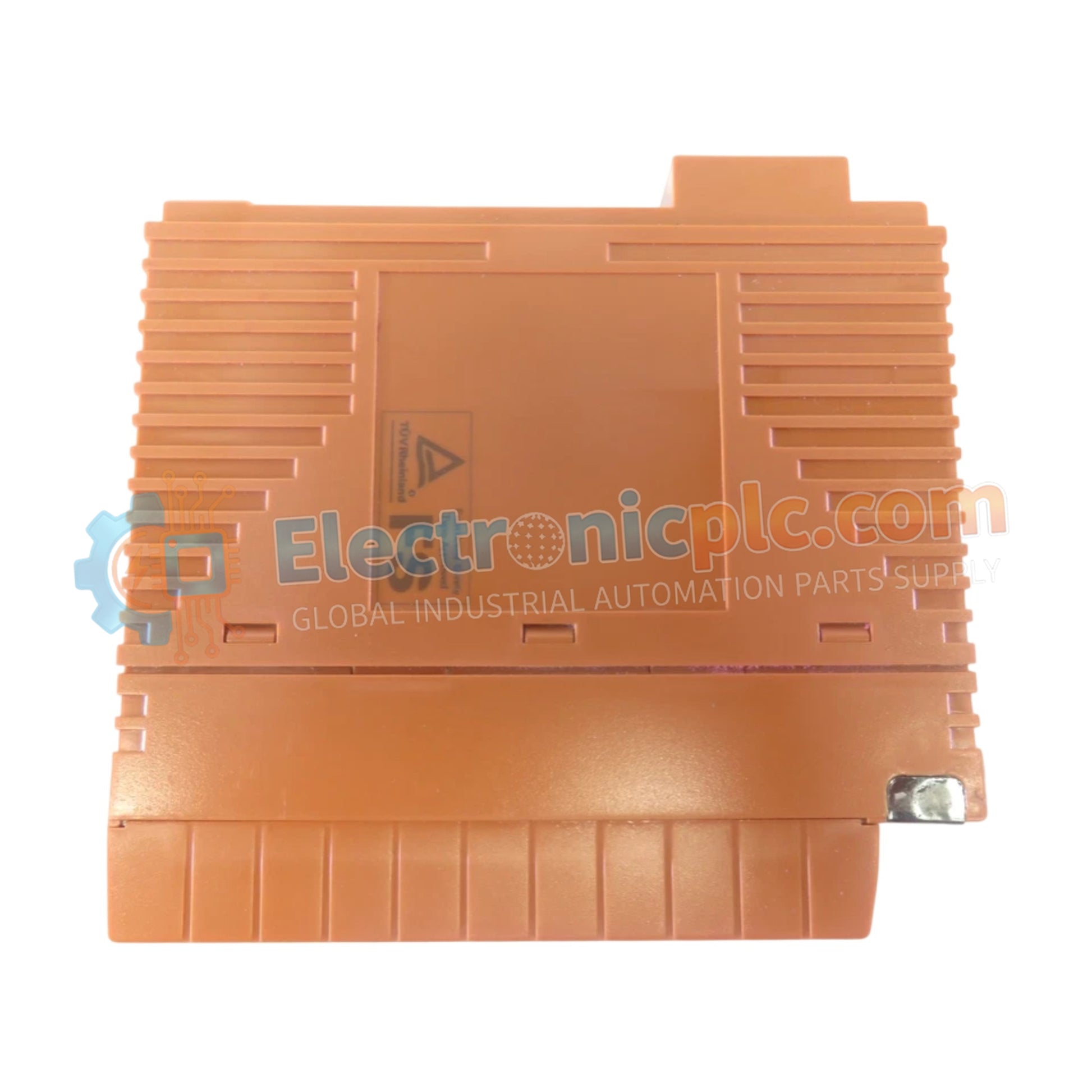

Configurado para la monitorización de seguridad crítica en sistemas ProSafe-RS, el YOKOGAWA SAI143-H53/PRP (Módulo de entrada analógica SAI143) proporciona una ejecución física/eléctrica directa. Este hardware procesa 16 canales de entradas de corriente de 4-20 mA, facilitando la adquisición en tiempo real de datos de sensores de campo, mientras mantiene el aislamiento galvánico entre los bucles de entrada y el backplane del sistema para garantizar la integridad operativa.

Especificaciones del hardware

Características técnicas del sistema instrumentado de seguridad (SIS)

El SAI143-H53/PRP está diseñado para cumplir con los estrictos requisitos de seguridad para la implementación de SIS. Incorpora un robusto aislamiento galvánico con una tensión soportada de 1,5 kV CA, evitando la propagación de ruido entre las señales de entrada del lado del campo y los circuitos internos del sistema. El módulo admite la configuración individualizada de canales para transmisores de 2 o 4 hilos mediante pines de ajuste, lo que permite un control preciso del bucle. Además, la comunicación HART integrada permite el diagnóstico y la configuración remota de dispositivos sin interrumpir el ciclo de adquisición de datos críticos para la seguridad.

Preguntas frecuentes

P: ¿Se puede cambiar en caliente el SAI143-H53/PRP mientras el sistema ProSafe-RS está activo?

R: Sí, este módulo admite el reemplazo en línea (cambio en caliente) si la configuración del sistema y la placa base admiten dichas operaciones de mantenimiento sin activar un disparo de seguridad.

P: ¿Cómo se gestiona el voltaje de la fuente de alimentación del transmisor para los 16 canales de entrada?

R: El módulo proporciona una fuente de alimentación interna que oscila entre 16,15 VCC y 26,4 VCC, que se ajusta automáticamente en función del consumo de corriente del bucle del transmisor.

Pautas de instalación en campo

• Verifique el tipo de transmisor (2 hilos vs 4 hilos) y ajuste los pines de configuración de canal individuales antes de insertar el módulo para evitar daños en el bucle.
• Utilice conectores MIL designados o cables KS1 para el cableado de campo externo para garantizar un contacto fiable y un alivio de tensión.
• Asegúrese de que todos los blindajes de los cables estén correctamente conectados a tierra funcional común en el armario de conexiones para mantener la precisión de la señal y reducir la interferencia electromagnética.
• Compruebe que la temperatura ambiente y los niveles de humedad se mantengan dentro de los límites operativos especificados para evitar la deriva térmica de las mediciones analógicas.
• Después de la instalación, realice una verificación del bucle utilizando la interfaz de comunicación HART para confirmar que la asignación de la señal de entrada se alinea con los requisitos lógicos del DCS/SIS.
