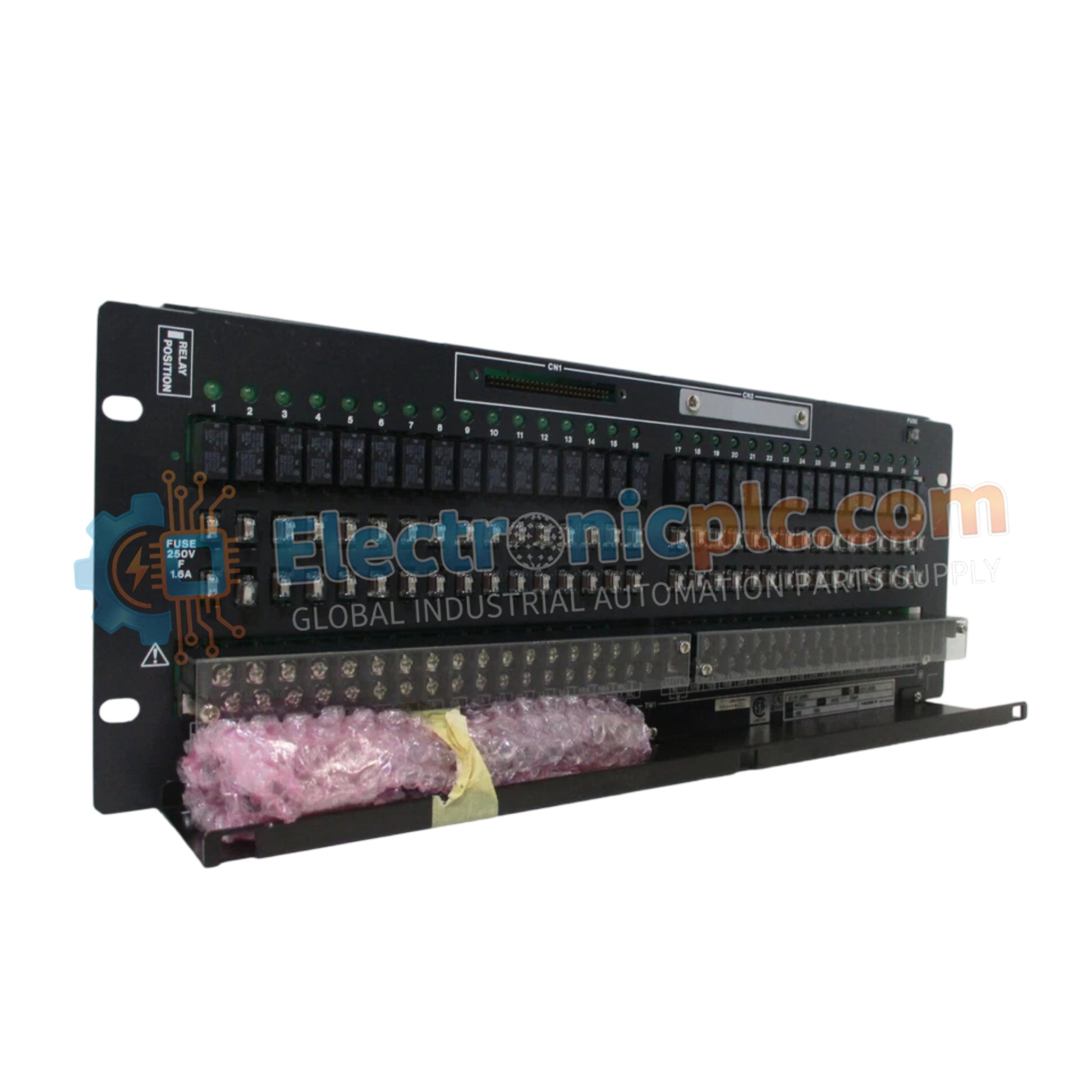

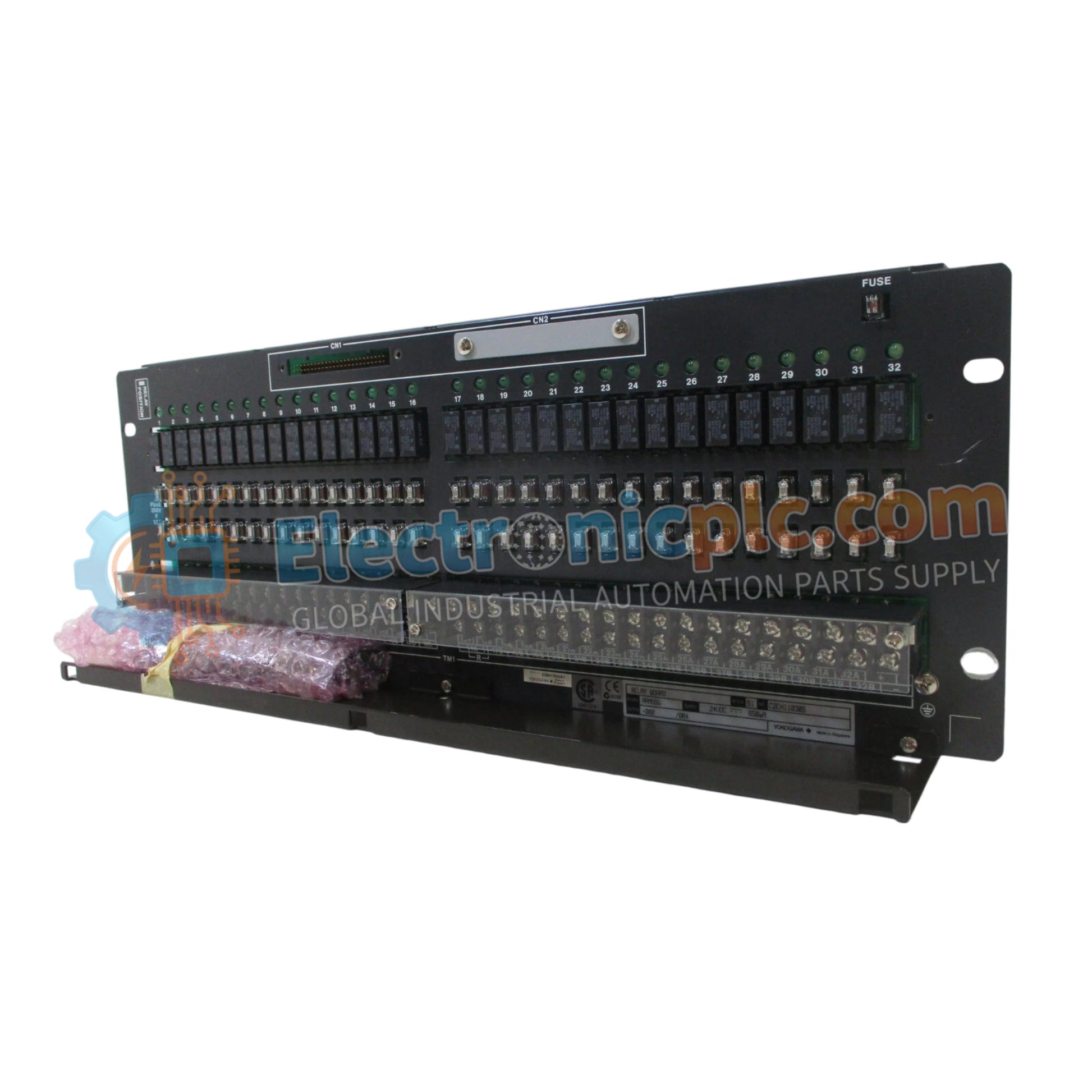

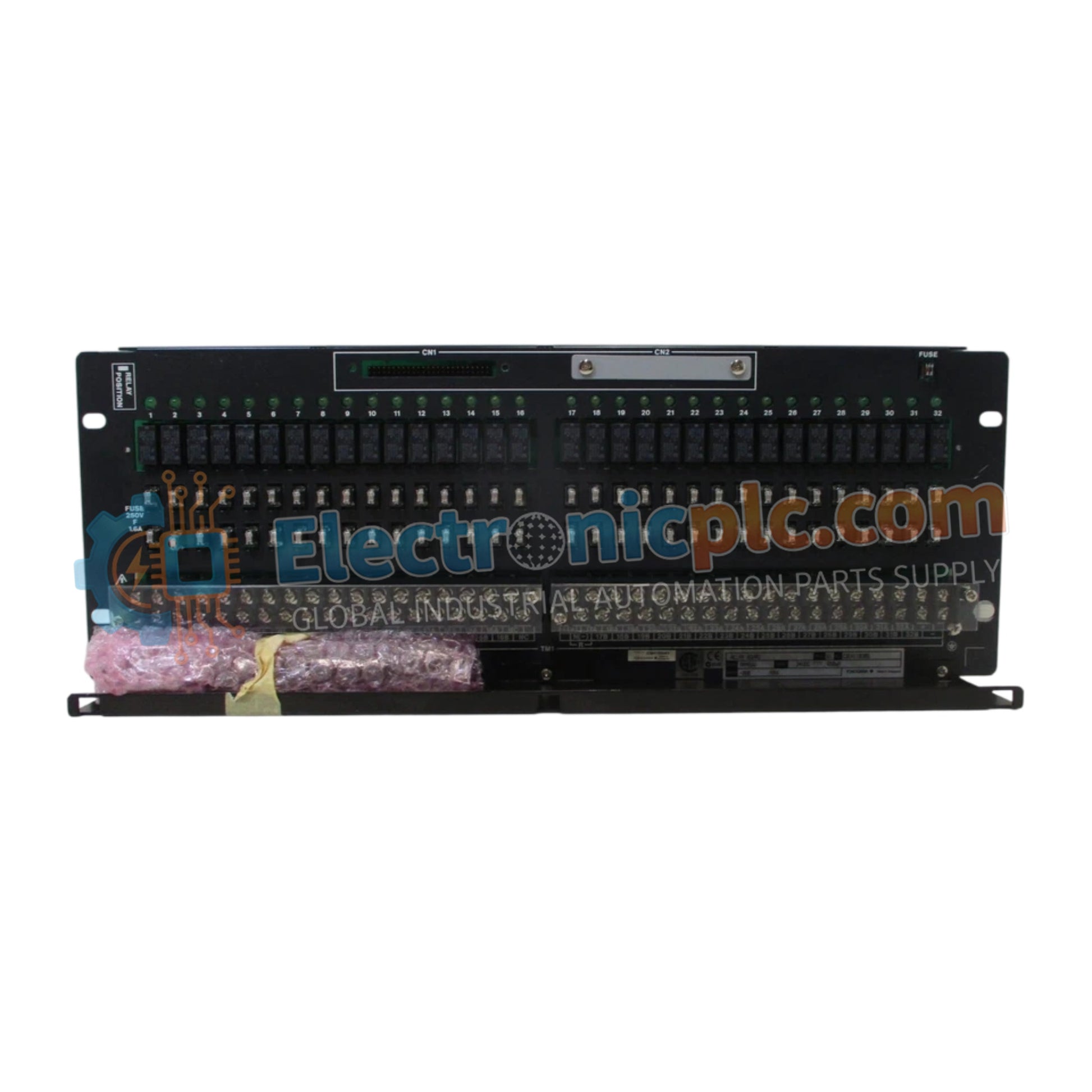

La Yokogawa SARM55W-000, también catalogada como la tarjeta de relé SARM55W-000, funciona como un componente de hardware dedicado para la ejecución de salidas de contacto de 32 puntos dentro de los sistemas de control de procesos.

Desglose de sufijos y matriz de modelos

• SARM55W-000: Designación base para una tarjeta de relé mecánica de 32 puntos, configurada para operaciones de salida de contacto húmedo con soporte para implementación simple o redundante doble.

Especificaciones de hardware

Control de procesos y aislamiento de señales

El SARM55W-000 incorpora conmutación de relés de alta densidad, lo que admite configuraciones simples y dobles redundantes para rutas de salida críticas. La arquitectura de la tarjeta presenta aislamiento canal a canal para evitar la propagación de fallas eléctricas desde los dispositivos de campo hacia el backplane del controlador. Se aplica aislamiento galvánico entre los terminales del dispositivo de campo y los circuitos lógicos internos, con una tensión soportada de 2 kV. Este perfil de aislamiento, combinado con la capacidad de prueba de aislamiento de 500 VCC, garantiza un comportamiento de ruta de señal determinista en entornos complejos de DCS.

Preguntas frecuentes

P: ¿El SARM55W-000 admite el intercambio en caliente mientras el sistema está energizado?

R: No. Debido a la naturaleza de los contactos del relé mecánico y la distribución de energía de 24 VCC, la tarjeta debe aislarse de la fuente de alimentación y del bus de control antes de realizar cualquier procedimiento de instalación o mantenimiento.

P: ¿Cuál es el requisito de carga mínima para los contactos del relé mecánico?

R: Los contactos requieren una carga mínima de 5 V a 10 mA para garantizar un cierre de contacto estable y evitar la oxidación prematura de las superficies del relé mecánico.

Directrices de instalación en campo

1. Asegúrese de que la tarjeta esté montada en un gabinete de rack compatible con 3U, manteniendo el espacio libre para una disipación de calor adecuada dentro del rango ambiente de 0 °C a 50 °C.
2. Conecte todos los cables de señal de campo a los terminales de tornillo M4, asegurando una conexión mecánica segura para evitar puntos de contacto de alta resistencia.
3. Verifique que la fuente de alimentación del dispositivo de campo esté fusionada adecuadamente para proteger la entrada de doble línea, ya que el sistema admite una corriente máxima de 9.6 A para cargas de CA o 30 VCC.
4. Mantenga la separación entre los circuitos de conmutación de alto voltaje y el cableado de señal lógica de bajo voltaje dentro del gabinete para evitar la inyección de ruido inductivo.
5. Verifique que la resistencia de aislamiento exceda los 10 MOhm usando una fuente de 500 VCC antes de la puesta en marcha inicial para confirmar la integridad contra las tomas de tierra del gabinete.
