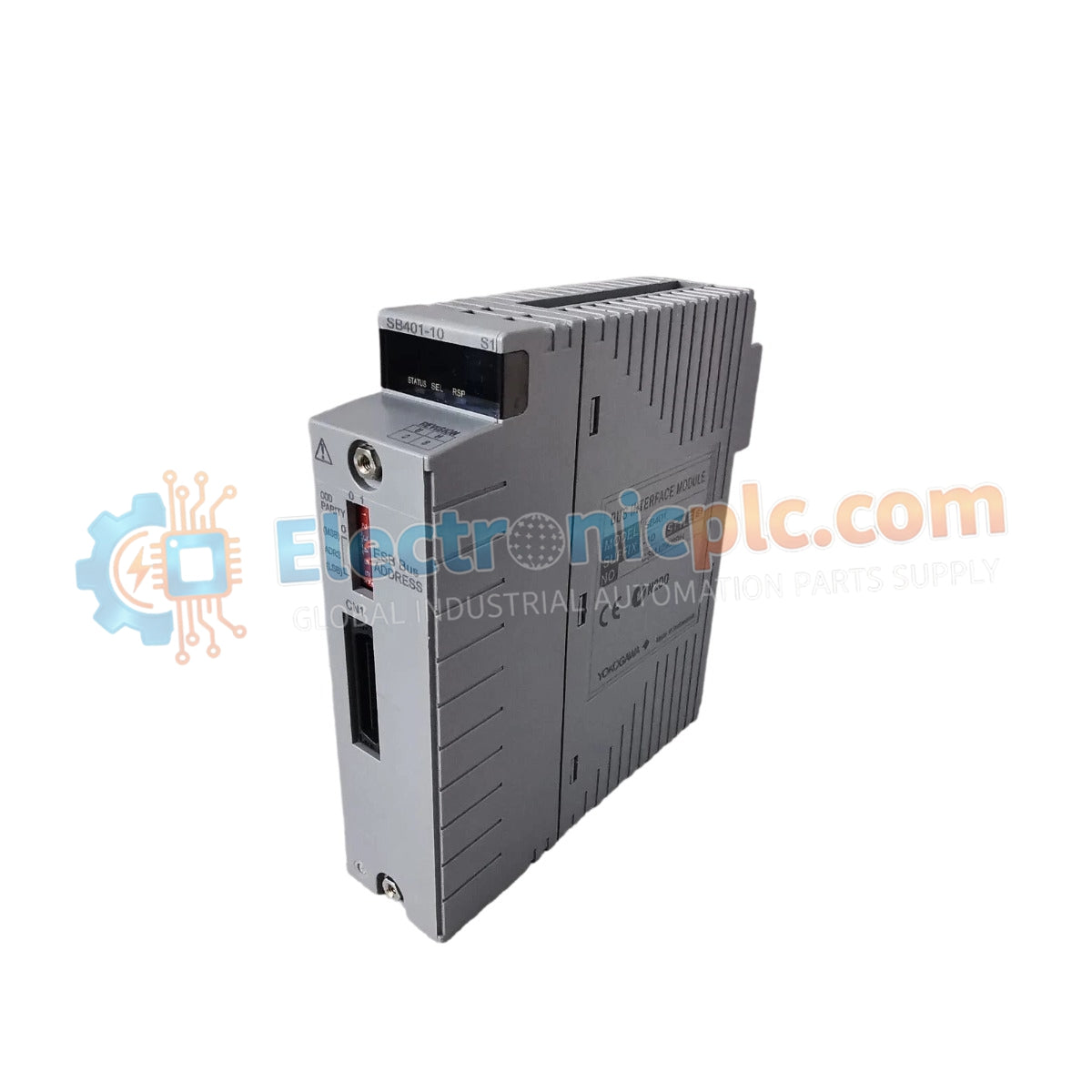

El Yokogawa SB401-10 (Módulo esclavo de interfaz de bus ESB SB401-10) funciona como un componente de hardware dedicado para gestionar la comunicación de E/S entre estaciones de control de campo y nodos esclavos remotos dentro de sistemas de control distribuidos. Este módulo sirve como la interfaz principal utilizada para ejecutar la sincronización de datos y el enrutamiento de comandos a través de la arquitectura del bus estándar extendido (ESB) en las plataformas Yokogawa CENTUM.

Especificaciones de hardware

Características de control de procesos DCS

El SB401-10 se integra en la arquitectura DCS para proporcionar comunicación determinista entre el procesador de control y los subsistemas de E/S remotos. Utiliza aislamiento de canal a canal para desacoplar el bus ESB del ruido eléctrico del lado del campo, evitando que las diferencias de potencial de tierra afecten la integridad del flujo de datos. El módulo admite una sólida sincronización de la temporización del bus, lo que garantiza que las actualizaciones de E/S de alta velocidad se capturen sin latencia, manteniendo así un control preciso del bucle en toda la red distribuida.

Preguntas frecuentes

P: ¿El SB401-10 es compatible con las configuraciones de bus ESB estándar de CENTUM VP?

R: Sí, el SB401-10 está diseñado específicamente para una compatibilidad total con las arquitecturas maestro-esclavo de bus ESB estándar de CENTUM VP.

P: ¿Este módulo requiere terminación manual del bus durante la instalación?

R: La terminación adecuada del bus es fundamental para la estabilidad de la red ESB; los usuarios deben asegurarse de que el nodo esclavo final en el segmento del bus esté correctamente terminado de acuerdo con el manual de instalación del sistema.

Pautas de instalación en campo

1. Monte el módulo en el riel DIN dedicado o en el backplane de montaje en rack, asegurando una conexión a tierra mecánica y eléctrica segura.
2. Verifique que todo el cableado del bus ESB esté enrutado a través de conductos blindados para evitar el acoplamiento inductivo de equipos de alta potencia.
3. Apriete los tornillos de retención del panel frontal del módulo para asegurar una unión adecuada al chasis, lo cual es esencial para la compatibilidad electromagnética.
4. Inspeccione los conectores del backplane en busca de signos de oxidación o desalineación de pines antes de insertar el módulo para evitar errores de comunicación intermitentes.
5. Después de la instalación, confirme los estados de los LED de diagnóstico del módulo para asegurar una comunicación exitosa con el controlador maestro del bus ESB.
