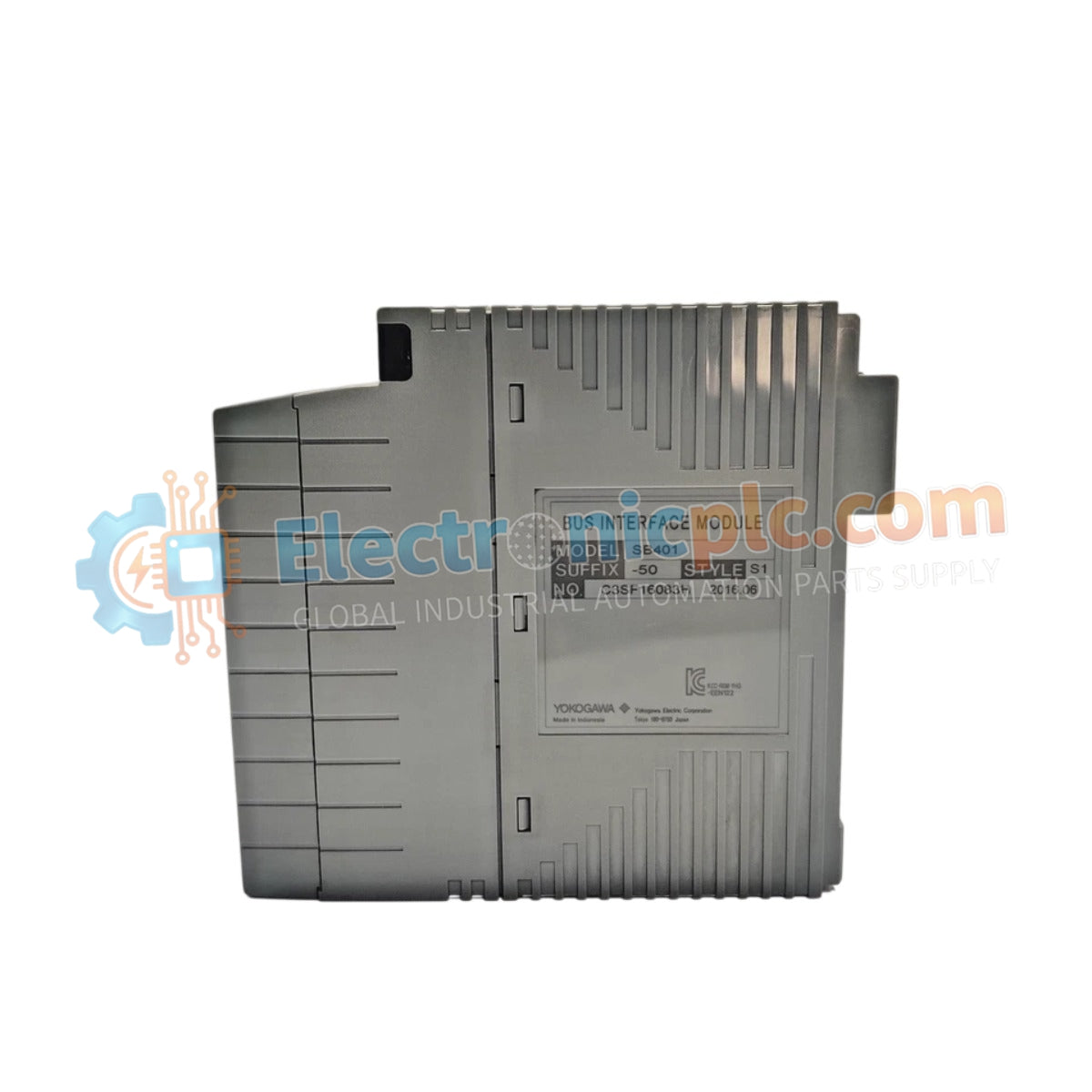

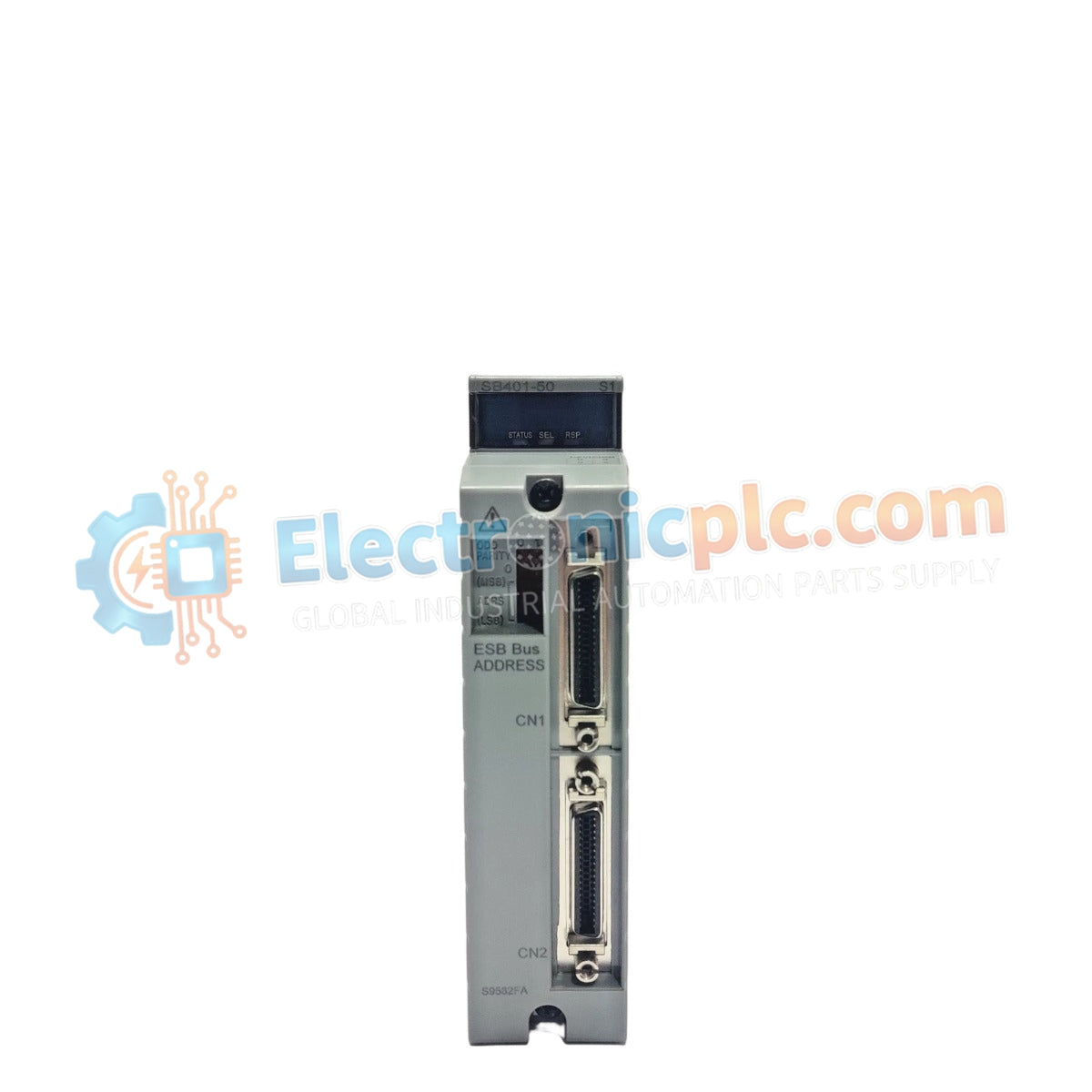

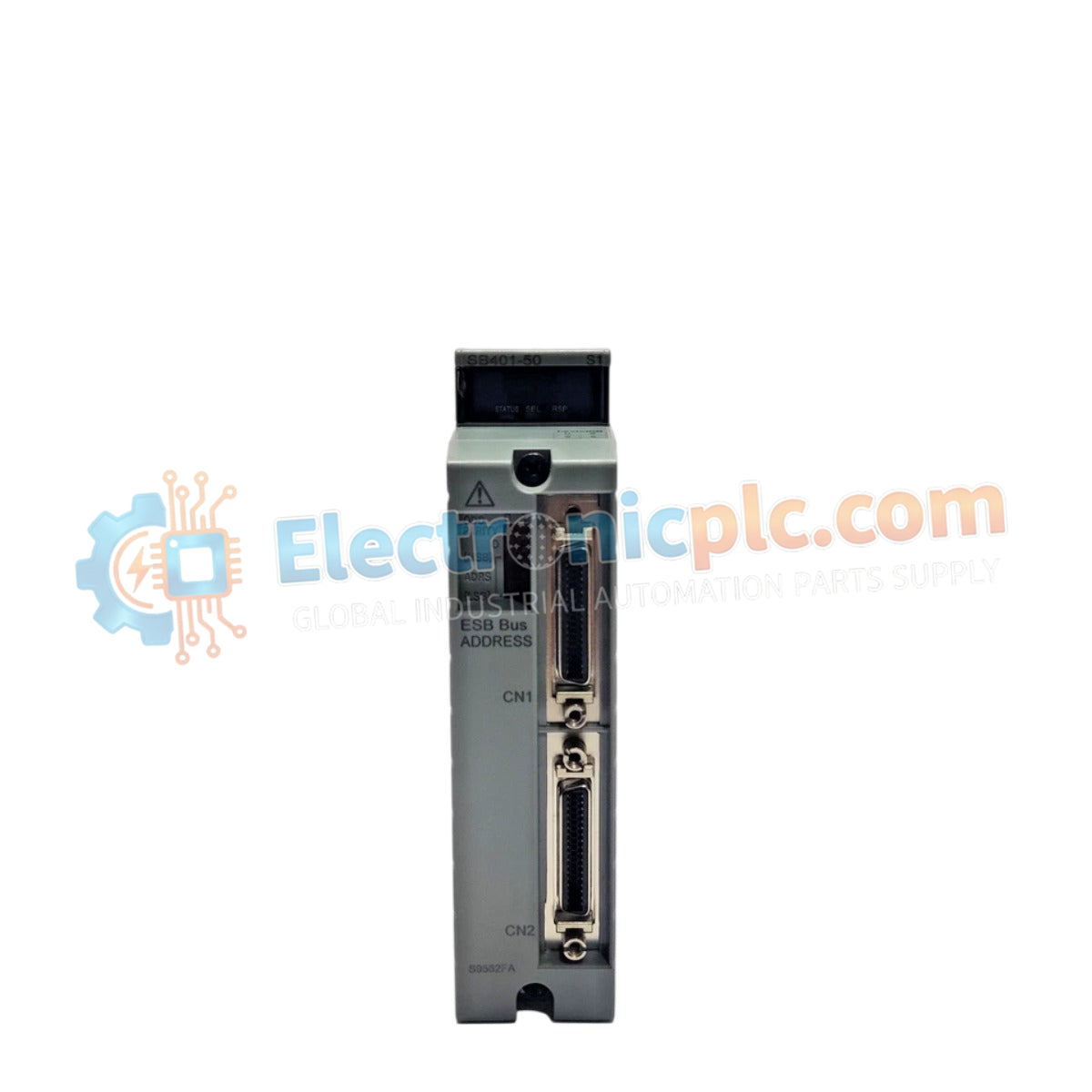

El Yokogawa SB401-50 (módulo esclavo de interfaz de bus ESB SB401-50) es un componente de comunicación central diseñado para gestionar el intercambio de datos entre estaciones de control de campo y nodos esclavos de E/S remotos dentro de sistemas de control distribuido (DCS). A pesar de estar etiquetado en algunos registros como una "fuente de alimentación", el módulo sirve fundamentalmente como una interfaz ESB (Bus Estándar Extendido) que permite la comunicación determinista a través de las plataformas Yokogawa CENTUM.

Especificaciones de hardware

Funciones de control de procesos DCS

El SB401-50 se integra en la arquitectura DCS para facilitar la sincronización de datos de alta velocidad y confiable entre el controlador central y los dispositivos de campo remotos. Al actuar como una interfaz esclava en el bus ESB, asegura que los datos de proceso, las señales de alarma y los comandos de control se transmitan con una latencia consistente y predecible. Los circuitos internos del módulo proporcionan un aislamiento eléctrico esencial para desacoplar el bus del ruido eléctrico inducido por el campo, protegiendo la integridad del canal de comunicación.

Preguntas frecuentes

P: ¿Es este módulo realmente una fuente de alimentación o una interfaz de comunicación?

R: Si bien puede clasificarse como fuente de alimentación o accesorios modulares en algunos sistemas de inventario debido a su función en la estructura de alimentación del rack, su función principal es un Esclavo de interfaz de bus ESB. Se encarga del enrutamiento de datos y el enlace de comunicación entre el controlador maestro y los nodos de E/S remotos.

P: ¿El módulo requiere firmware específico para funcionar?

R: Sí, el SB401-50 funciona basándose en la versión de firmware de todo el sistema de la estación de control CENTUM. Asegúrese de que su software de ingeniería de sistemas esté actualizado para coincidir con los requisitos de hardware del módulo instalado.

Pautas de instalación en campo

1. Monte el módulo en el rack del sistema o en la placa base DIN-rail dedicados, asegurándose de que esté correctamente asentado para proporcionar una conexión a tierra mecánica y eléctrica robusta.
2. Verifique que todo el cableado del bus ESB esté tendido a través de conductos blindados, manteniendo una separación adecuada de las líneas eléctricas de alto voltaje para evitar interferencias electromagnéticas.
3. Apriete los tornillos de montaje del panel frontal para asegurar que el chasis esté firmemente unido al marco del gabinete, lo cual es fundamental para la estabilidad de la señal.
4. Inspeccione cuidadosamente los conectores de la placa base en busca de signos de residuos o desalineación de pines antes de la instalación para evitar fallas de comunicación.
5. Confirme los estados de los LED de diagnóstico en el panel frontal inmediatamente después del arranque para verificar un establecimiento de comunicación exitoso con el nodo maestro del bus ESB.
