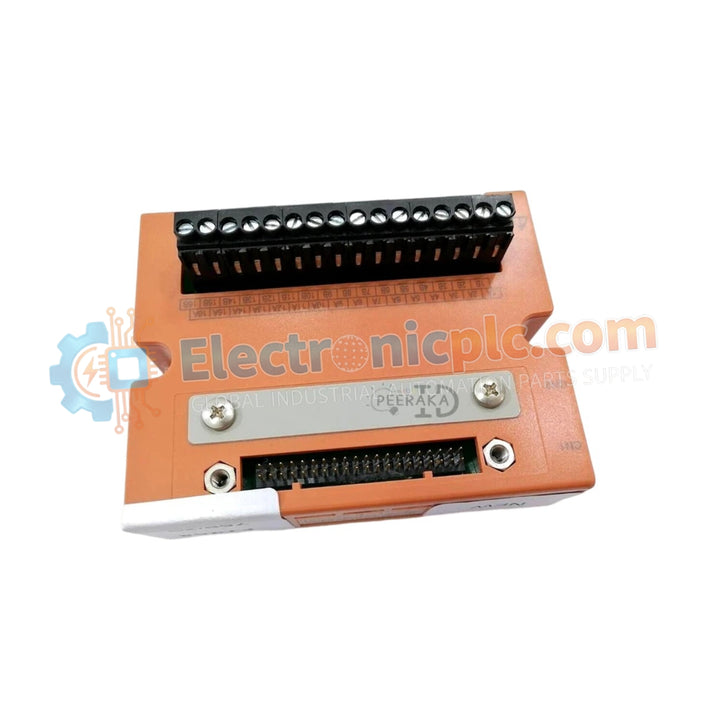

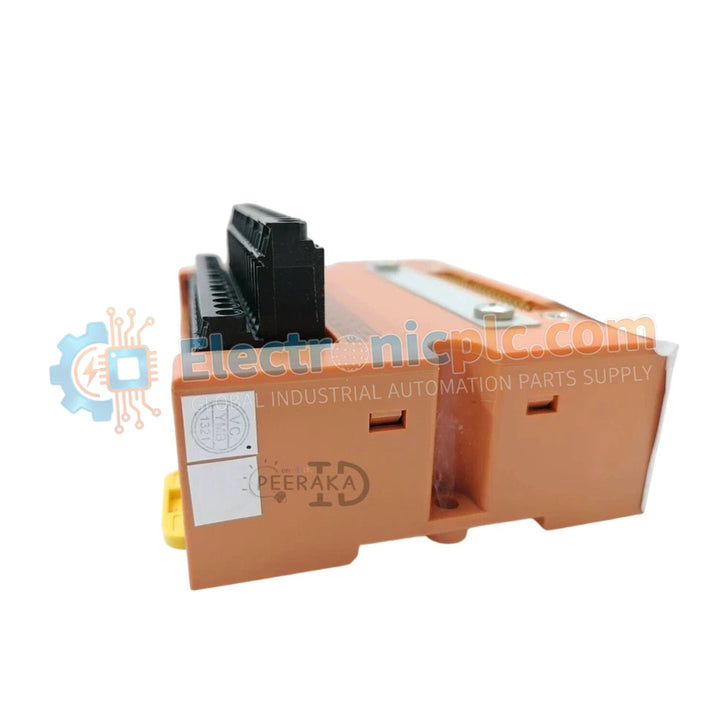

Placa terminal SBA4D-06 YOKOGAWA | Stock nuevo y original

Placa terminal SBA4D-06 YOKOGAWA | Stock nuevo y original

Diseñada para la distribución de señales de alta integridad dentro del sistema instrumentado de seguridad (SIS) ProSafe-RS, la YOKOGAWA SBA4D-06 (SBA4D-06) sirve como la interfaz esencial entre la instrumentación de...

23 la gente está viendo esto ahora mismo

Disponibilidad: Bajas existencias: quedan 99

SKU: SBA4D-06
Proveedora: Yokogawa
tipo: Placa de terminales
Related Series:

Envíos y devoluciones

Entrega confiable a nivel mundial

  • Transportistas: Envíos a través de DHL, FedEx, UPS o USPS .
  • Envío: Los pedidos se procesan en 1-2 días hábiles y se envían dentro de 3-5 días hábiles .
  • Seguimiento: Detalles completos de seguimiento proporcionados por correo electrónico después del envío.

Garantía de devolución de dinero de 30 días

  • Garantía: período de devolución de 30 días para productos en stock y sellados de fábrica.
  • Condición: Los artículos deben estar sin abrir, sin usar y en su embalaje original.
  • Autenticidad: Garantizamos hardware 100% original y auténtico.

¿Necesitas más información? Consulta nuestra Política de envíos y reembolsos completa.

Autenticidad y garantía

  • Garantía genuina: Suministramos únicamente piezas de automatización industrial 100% originales, nuevas y selladas de fábrica .
  • Cobertura total: cada componente está respaldado por una garantía integral de 12 meses a partir de la fecha de compra.
  • Trazabilidad: Todos los productos se entregan con documentación original de fábrica y accesorios para un pleno cumplimiento industrial.

Soporte técnico y abastecimiento

  • Asistencia de expertos: Nuestro equipo técnico ofrece consulta gratuita para ayudarle a verificar la compatibilidad de los sistemas DCS y PLC.
  • Abastecimiento de piezas raras: nos especializamos en componentes obsoletos y difíciles de encontrar de Allen-Bradley, Siemens, ABB, HIMA y más.
  • Consultas al por mayor: contáctenos en pambo@5gplc.com para obtener precios por volumen o cotizaciones de proyectos personalizados.
Ver todos los detalles

Diseñada para la distribución de señales de alta integridad dentro del sistema instrumentado de seguridad (SIS) ProSafe-RS, la YOKOGAWA SBA4D-06 (SBA4D-06) sirve como la interfaz esencial entre la instrumentación de campo y la arquitectura de control de seguridad. Esta tarjeta de terminales proporciona una plataforma de montaje segura y organizada para lazos de entrada y salida analógicos, asegurando la conectividad determinista requerida para operaciones críticas de seguridad.

Especificaciones del Hardware

Parámetro Especificación
Modelo SBA4D-06
Marca Yokogawa
Peso 0.2 kg
Tipo de Montaje Montaje en riel DIN
Canales 16 canales x 1
Tipo de Terminal Terminales de tornillo M4
Clasificación SIL SIL 3
Tensión de Operación 24 VCC
Tensión Soportada 2000 VCA (1 min)
Temperatura de Operación -20°C a +60°C

Conectividad Crítica para la Seguridad

La SBA4D-06 está diseñada para cumplir con los estándares de seguridad SIL 3, facilitando configuraciones de E/S tanto simples como redundantes duales. Su diseño robusto, que incluye terminales de tornillo M4 y alta resistencia de aislamiento (≥100 MΩ), garantiza que la integridad de la señal se mantenga incluso en entornos de alta vibración o con ruido eléctrico, comunes en refinerías e instalaciones de procesamiento químico.

Preguntas Frecuentes

P: ¿Se puede utilizar la SBA4D-06 para señales no clasificadas de seguridad?

R: Aunque la tarjeta está diseñada para aplicaciones ProSafe-RS (SIS), técnicamente puede acomodar señales estándar; sin embargo, se recomienda estrictamente mantener las señales clasificadas de seguridad y las no clasificadas de seguridad físicamente separadas para evitar interferencias y mantener la integridad del lazo de seguridad.

P: ¿Cómo funciona la configuración de redundancia dual en esta tarjeta?

R: La tarjeta de terminales SBA4D-06 admite rutas de cableado paralelas, lo que permite la conexión de dos módulos de E/S separados al mismo instrumento de campo, lo que proporciona una ruta de comunicación de respaldo en caso de una falla del módulo.

Guías de Instalación en Campo

  • Asegúrese de que el riel DIN esté montado y conectado a tierra de forma segura antes de fijar la tarjeta de terminales para proporcionar un potencial de referencia común para el sistema.
  • Utilice terminales de cable adecuados para todo el cableado de campo conectado a los tornillos M4 para garantizar una terminación segura, de baja resistencia y a prueba de vibraciones.
  • Mantenga una estricta separación entre el cableado instrumentado de seguridad (SIL 3) y la instrumentación estándar o los cables de alimentación para evitar la diafonía.
  • Apriete todos los terminales de tornillo M4 al valor especificado por el fabricante; un apriete excesivo puede dañar la interfaz del terminal, mientras que un apriete insuficiente puede causar cambios intermitentes en la resistencia.
  • Verifique la continuidad del lazo y la resistencia de aislamiento con un multímetro después de completar el cableado para asegurarse de que la tarjeta esté lista para la puesta en marcha con el controlador ProSafe-RS.
