Descripción general del producto

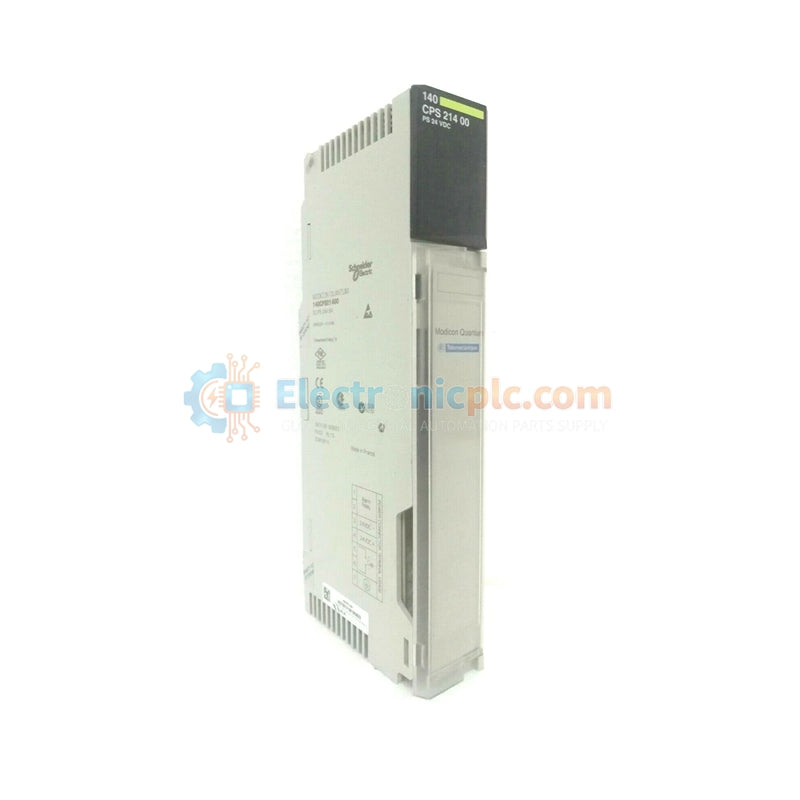

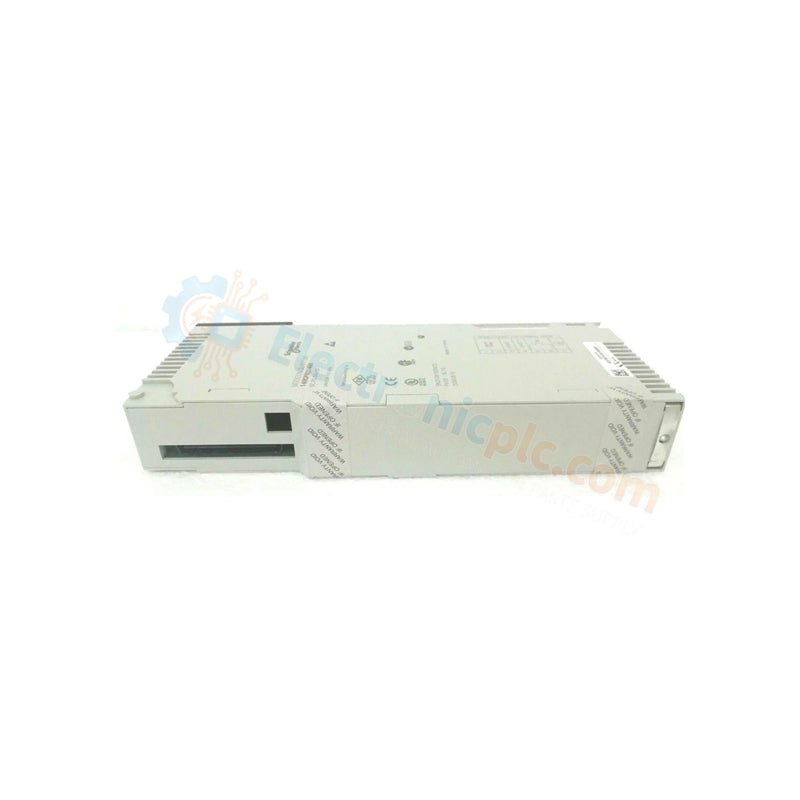

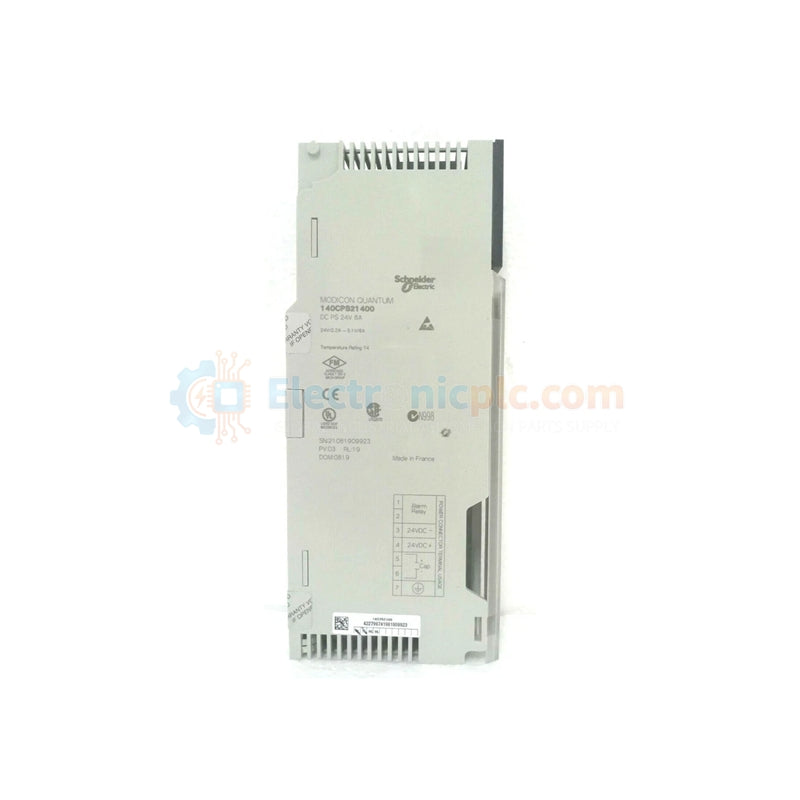

El Schneider Electric 140CPS21400 funciona como una fuente de alimentación de alta eficiencia para la plataforma de automatización Modicon Quantum. Este módulo convierte una entrada de 24 VCC de amplio rango en una salida estabilizada de 5.1 VCC, alimentando las CPU, los módulos de E/S y las interfaces de comunicación Quantum dentro del rack. Cuenta con una arquitectura sumable, lo que permite a los ingenieros conectar varias unidades en paralelo para aumentar la capacidad de corriente total o establecer redundancia para procesos de misión crítica. Suministramos este producto como 100% nuevo y original para garantizar el máximo tiempo de actividad en sus sistemas de control industrial.

Especificaciones técnicas

• Fabricante: Schneider Electric

• Número de modelo: 140CPS21400

• Serie: Modicon Quantum

• Voltaje de entrada: 24 V CC (Rango de funcionamiento: 20–30 V CC)

• Voltaje de salida: 5.1 V CC

• Corriente de salida: 8 A (Sumable)

• Corriente de irrupción: 25 A @ 24 V CC

• Tolerancia a interrupciones de energía: ≤ 100 ms

• Protección: Protección interna contra sobretensión y sobrecarga

• Salida de alarma: 1 contacto NC (6 A a 220 V)

• Indicación local: LED verde (PWR OK)

• Temperatura de funcionamiento: 0°C a 60°C

• Peso: 1.43 lb (0.65 kg)

Ventajas de ingeniería

• Capacidad de energía escalable: El diseño sumable elimina los cuellos de botella de energía. Al instalar múltiples módulos 140CPS21400 en un solo rack, se logran corrientes totales más altas sin cambiar a configuraciones de energía externas complejas.

• Tolerancia a fallos mejorada: El LED integrado "PWR OK" y el contacto NC de fallo proporcionan una retroalimentación de diagnóstico inmediata. El módulo activa una alarma durante fallos de energía, lo que permite que el sistema de control inicie procedimientos de apagado seguro o cambie a copias de seguridad redundantes al instante.

• Inmunidad superior al ruido: Diseñado específicamente para el backplane Modicon Quantum, este módulo filtra el ruido eléctrico y estabiliza las fluctuaciones de voltaje inherentes a entornos industriales pesados como plantas petroquímicas e instalaciones de generación de energía.

• Instalación rápida: El formato estándar Modicon Quantum asegura que el módulo se deslice en el rack sin esfuerzo. La tolerancia a interrupciones de energía de 100 ms protege su CPU de la pérdida de datos durante breves caídas de voltaje.

Preguntas frecuentes

• ¿Este módulo admite redundancia?

  Sí. Debido a que el 140CPS21400 es una fuente de alimentación sumable, puede usarlo junto con otros módulos sumables para proporcionar rutas de energía redundantes, asegurando que el PLC permanezca operativo incluso si una fuente falla.

• ¿Qué tipo de fusible debo usar para la protección de entrada?

  Schneider Electric recomienda un fusible de acción lenta de 5 A para acomodar la corriente de irrupción inicial (hasta 25 A) mientras protege el circuito interno de condiciones de sobrecorriente sostenidas.

• ¿Puede el 140CPS21400 alimentar todo el rack Quantum?

  Proporciona 8 A a 5.1 VCC. Debe calcular el consumo de corriente total de su CPU y módulos de E/S específicos. Si su demanda total excede los 8 A, simplemente agregue otro módulo sumable a la configuración.
