Descripción general del producto

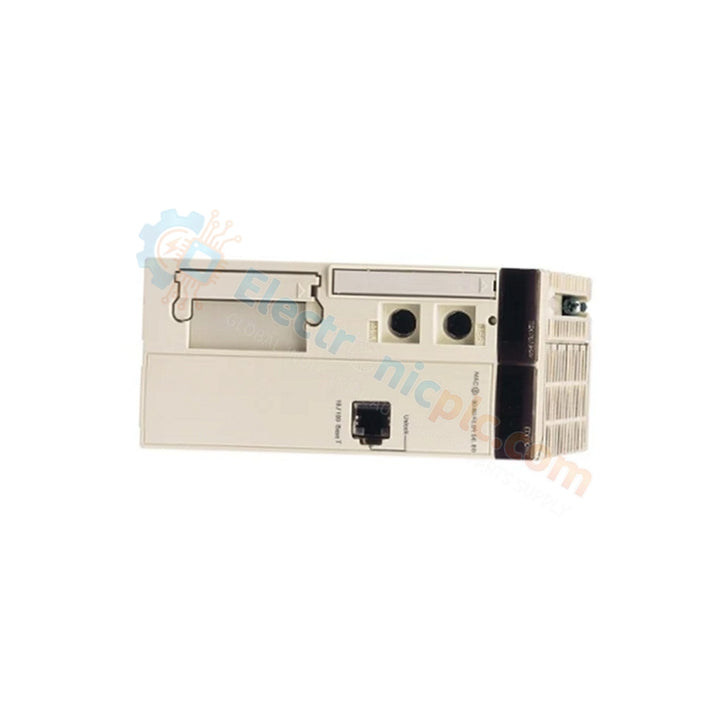

El Schneider Electric 141MMS53502 es un controlador de movimiento SERCOS (Sistema de Comunicación en Tiempo Real Serie) de alta gama diseñado para la plataforma de automatización Modicon Quantum. Este módulo ejecuta perfiles de movimiento complejos y deterministas para hasta 8 ejes servo sincronizados a través de enlaces de fibra óptica de alta velocidad. Al descargar los cálculos de movimiento de la CPU principal del PLC a su procesador interno de 133 MHz 586 DX5, garantiza una coordinación sin fluctuaciones para aplicaciones de empaquetado de alta velocidad, CNC y robótica. Suministramos esta unidad como 100% Nueva y Original, proporcionando la capacidad de memoria ampliada necesaria para el manejo de datos a gran escala y trayectorias de movimiento extensas.

Especificaciones técnicas

• Fabricante: Schneider Electric

• Número de modelo: 141MMS53502 (ZWT0)

• Plataforma: Modicon Quantum

• Procesador: Intel 586 DX5 (133 MHz)

• Protocolo de control: SERCOS Fibra Óptica

• Capacidad de ejes: Hasta 8 ejes sincronizados

• Arquitectura de memoria: 4 MB Lectura/Escritura; 7168 KB Memoria Extendida

• Sistema operativo: MS ROM-DOS 5.0 integrado

• Puertos de comunicación: 2 × SERCOS Fibra Óptica; 3 × DB9 Serie (Modbus/Modbus Plus)

• Velocidad de transmisión: 2 a 4 Mbaud (configurable)

• Consumo de energía: 5 VCC a 3 A (Máx)

• Ocupación de ranuras: Doble ranura (requiere dos ranuras en el backplane Quantum)

• Temperatura de funcionamiento: 0°C a +60°C

Ventajas de ingeniería

• Inmunidad de fibra óptica de alta velocidad: La interfaz SERCOS utiliza cableado de fibra óptica para transmitir comandos de movimiento. Este diseño elimina por completo los riesgos de interferencia electromagnética (EMI), asegurando una integridad de señal precisa en largas distancias entre el rack Quantum y los servovariadores.

• Potencia de procesamiento distribuida: El procesador 586 DX5 de 133 MHz integrado maneja todos los algoritmos específicos de movimiento localmente. Esta arquitectura distribuida permite al controlador gestionar un gran número de ejes y rutas interpoladas complejas sin consumir los ciclos de procesamiento del PLC principal.

• Búfer de datos ampliado: Con más de 7 MB de memoria extendida, el 141MMS53502 almacena grandes tablas de levas y recetas de movimiento. Esta capacidad resulta esencial para aplicaciones de "grandes datos", como la impresión de alta resolución o el movimiento coordinado 3D intrincado.

• Integración de software sin problemas: El módulo se integra completamente con EcoStruxure Control Expert (Unity Pro). Los ingenieros pueden configurar el hardware, ajustar los bucles servo y realizar diagnósticos en tiempo real a través de un único entorno de software, lo que reduce el tiempo de puesta en marcha para sistemas multieje.

Preguntas frecuentes

• ¿Puede el 141MMS53502 reemplazar la serie antigua 141MMS42500?

  El 141MMS53502 ofrece mejoras significativas de hardware, incluyendo un procesador 586 más rápido y una memoria ampliada. Aunque es compatible con protocolos SERCOS similares, debe verificar las compensaciones de memoria y las estructuras de tareas en su proyecto Unity Pro / Control Expert para garantizar una migración sin problemas.

• ¿Cuál es la importancia del requisito de "doble ranura"?

  Debido a la alta densidad de procesamiento y las dimensiones físicas de las matrices de puertos SERCOS y Serie, este módulo ocupa dos ranuras físicas en el backplane Modicon Quantum. Asegúrese de que su rack tenga suficiente espacio adyacente antes de la instalación.

• ¿Cómo funcionan los interruptores giratorios de este módulo?

  Los dos interruptores giratorios BCD en el panel frontal le permiten configurar manualmente la dirección del anillo SERCOS o parámetros de identificación específicos del módulo. Este direccionamiento a nivel de hardware garantiza que el controlador se identifique correctamente durante la fase de inicio de la red.
