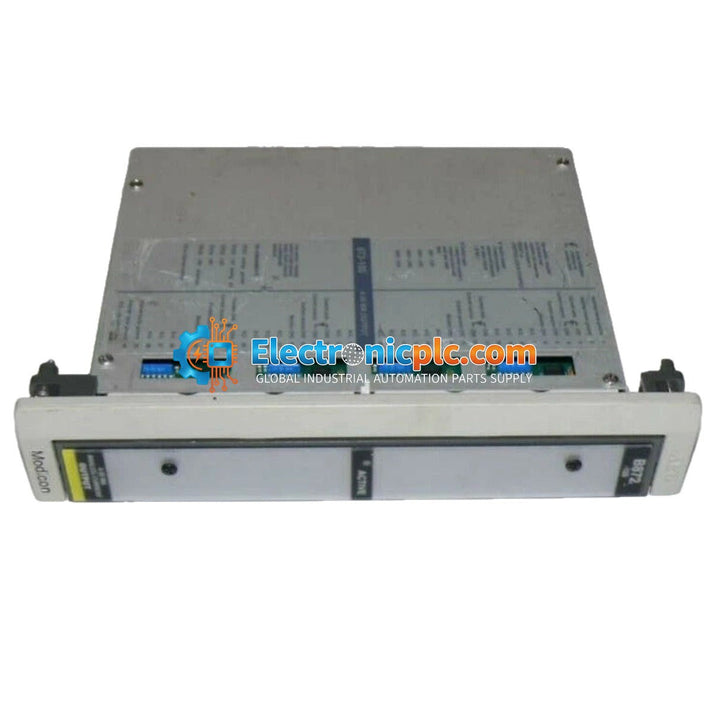

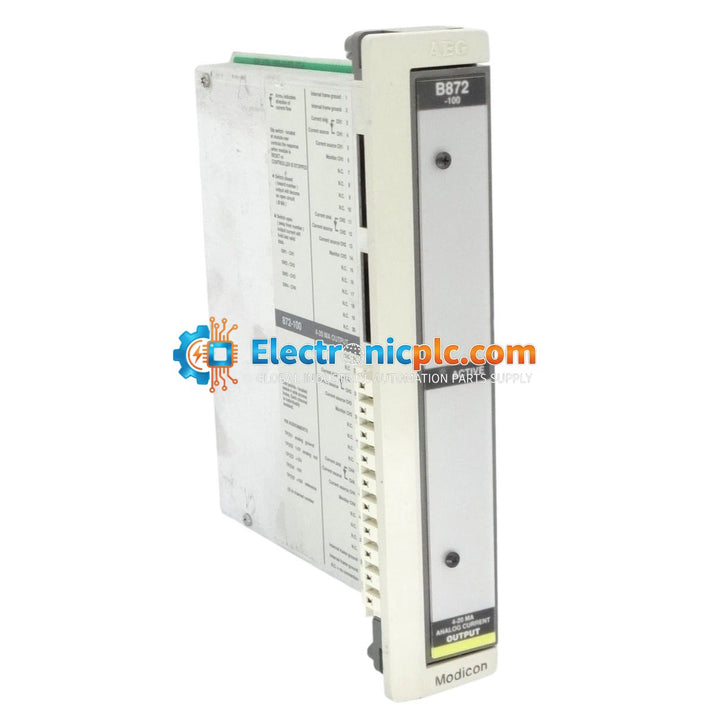

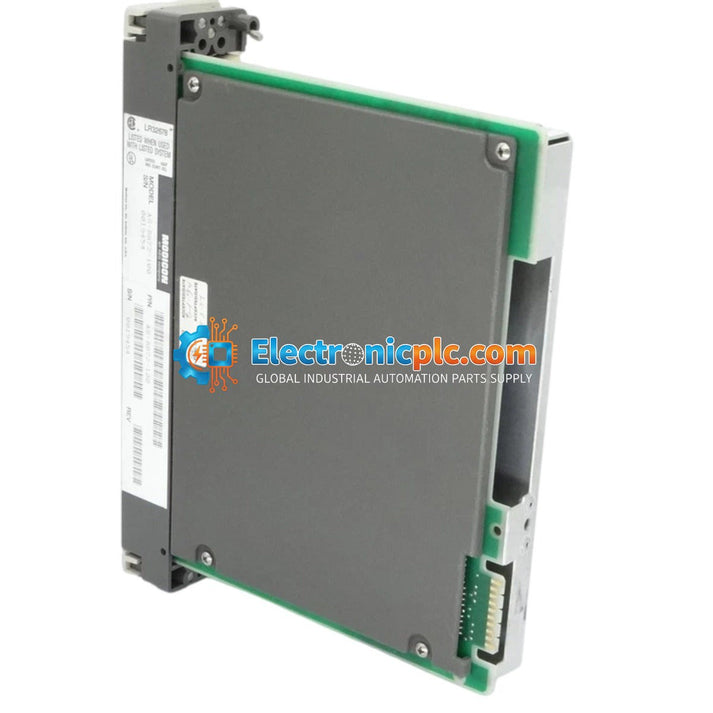

Schneider AS-B872-100 Analog Output Module

Schneider AS-B872-100 Analog Output Module

Description

The Schneider AS-B872-100 is a high-performance analog output module from the 800 Series, engineered for precise control in industrial automation environments. This module provides four independent output channels, specifically...

26 la gente está viendo esto ahora mismo

Disponibilidad: Bajas existencias: quedan 2

SKU: ASB872100
Proveedora: Schneider
tipo: Analog Output Module
Related Series:

Envíos y devoluciones

Entrega confiable a nivel mundial

  • Transportistas: Envíos a través de DHL, FedEx, UPS o USPS .
  • Envío: Los pedidos se procesan en 1-2 días hábiles y se envían dentro de 3-5 días hábiles .
  • Seguimiento: Detalles completos de seguimiento proporcionados por correo electrónico después del envío.

Garantía de devolución de dinero de 30 días

  • Garantía: período de devolución de 30 días para productos en stock y sellados de fábrica.
  • Condición: Los artículos deben estar sin abrir, sin usar y en su embalaje original.
  • Autenticidad: Garantizamos hardware 100% original y auténtico.

¿Necesitas más información? Consulta nuestra Política de envíos y reembolsos completa.

Autenticidad y garantía

  • Garantía genuina: Suministramos únicamente piezas de automatización industrial 100% originales, nuevas y selladas de fábrica .
  • Cobertura total: cada componente está respaldado por una garantía integral de 12 meses a partir de la fecha de compra.
  • Trazabilidad: Todos los productos se entregan con documentación original de fábrica y accesorios para un pleno cumplimiento industrial.

Soporte técnico y abastecimiento

  • Asistencia de expertos: Nuestro equipo técnico ofrece consulta gratuita para ayudarle a verificar la compatibilidad de los sistemas DCS y PLC.
  • Abastecimiento de piezas raras: nos especializamos en componentes obsoletos y difíciles de encontrar de Allen-Bradley, Siemens, ABB, HIMA y más.
  • Consultas al por mayor: contáctenos en pambo@5gplc.com para obtener precios por volumen o cotizaciones de proyectos personalizados.
Ver todos los detalles

Description

The Schneider AS-B872-100 is a high-performance analog output module from the 800 Series, engineered for precise control in industrial automation environments. This module provides four independent output channels, specifically designed to support the standard 4 to 20 mA current loop range. With a robust design capable of handling a maximum loop supply voltage of 60 VDC, it integrates seamlessly into a wide variety of process control architectures.

The module utilizes 12-bit resolution to ensure high-fidelity signal output, maintaining a 0.1% full-scale accuracy rating at 25 degC. Its linearity is maintained at ± 1 LSB across an operating temperature range of 0 to 60 degC. Designed for high-speed applications, the AS-B872-100 achieves update times of less than 1 millisecond across all four channels, ensuring minimal latency in critical control loops.

Features

  • Four independent analog output channels.
  • Standard 4 to 20 mA output range.
  • 12-bit resolution for precise signal generation.
  • High-speed processing with <1 ms update time for all channels.
  • Compact single-slot module design for efficient rack utilization.
  • Low power consumption profile for improved thermal management.

Technical Specifications

Manufacturer Schneider Electric
Product Line 800 Series
Part Number AS-B872-100
Channels 4
Operating Range 4 to 20 mA
Max Loop Supply Voltage 60 VDC
Resolution 12 bit
Accuracy 0.1% of full scale at 25 degC
Linearity 0 to 60 degC, ± 1 LSB
Update Time <1 ms (all channels)
Power Requirements 5 V @ 475 mA, +4.3 V @ 5 mA, -5 V @ 0 mA

Installation Guidelines

  • Ensure the system power is disconnected before inserting or removing the module from the rack.
  • Handle the module using proper ESD (Electrostatic Discharge) precautions to prevent damage to internal circuitry.
  • Ensure the module is fully seated in the designated slot to guarantee proper backplane connection.
  • Route signal wiring away from high-voltage cables and high-EMI sources to maintain signal integrity.
  • Verify that the ambient operating temperature remains within the 0 to 60 degC range and that ventilation is adequate for the rack assembly.

FAQ

What is the primary function of the AS-B872-100?
This is an analog output module used to convert digital control signals from the PLC into 4-20 mA current signals for field devices like actuators, valves, or positioners.

Does this module require external power for the loops?
The module supports a loop supply voltage of up to 60 VDC. Ensure your field loop power supply is compatible with this specification.
