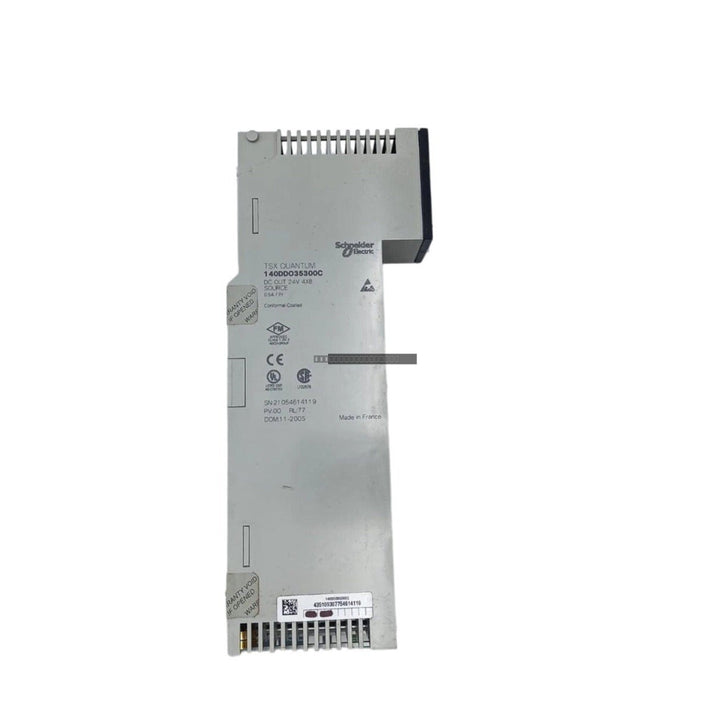

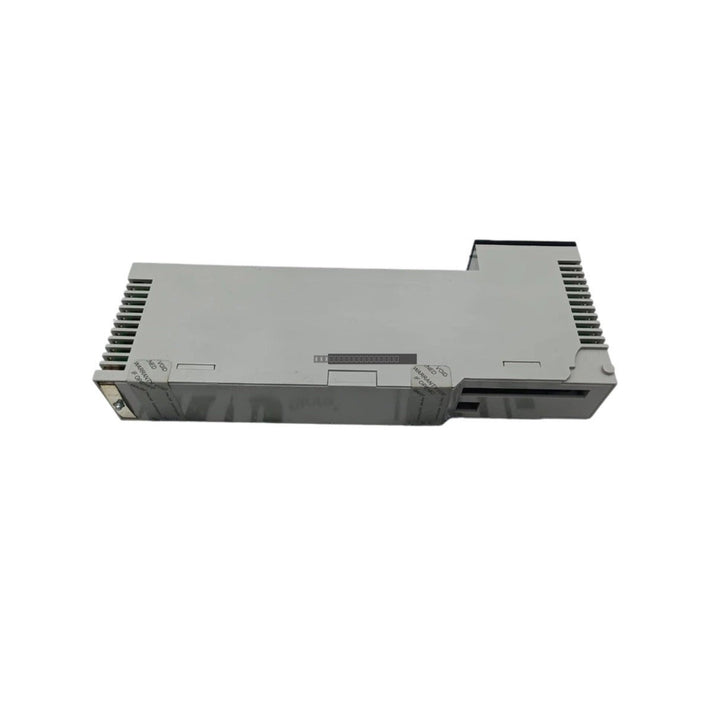

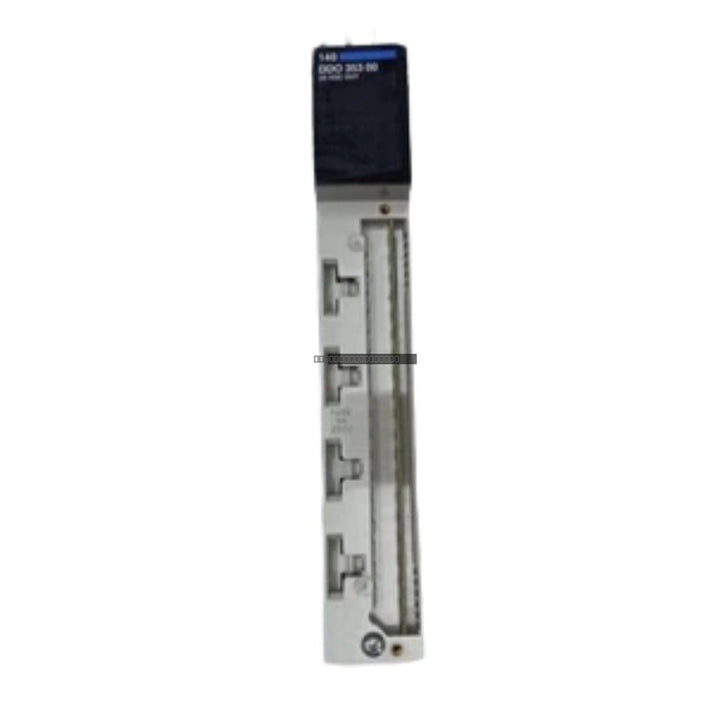

Schneider Electric 140DDO35300C Discrete Output Module

Schneider Electric 140DDO35300C Discrete Output Module

The Schneider Electric 140DDO35300C is a high-density discrete output module designed for the Modicon Quantum automation series. It provides reliable switching capabilities for industrial control systems, offering 32 output points...

28 la gente está viendo esto ahora mismo

Disponibilidad: Bajas existencias: quedan 9

SKU: 140DDO35300C
Proveedora: Schneider
tipo: Discrete Output Module
Related Series:

Envíos y devoluciones

Entrega confiable a nivel mundial

  • Transportistas: Envíos a través de DHL, FedEx, UPS o USPS .
  • Envío: Los pedidos se procesan en 1-2 días hábiles y se envían dentro de 3-5 días hábiles .
  • Seguimiento: Detalles completos de seguimiento proporcionados por correo electrónico después del envío.

Garantía de devolución de dinero de 30 días

  • Garantía: período de devolución de 30 días para productos en stock y sellados de fábrica.
  • Condición: Los artículos deben estar sin abrir, sin usar y en su embalaje original.
  • Autenticidad: Garantizamos hardware 100% original y auténtico.

¿Necesitas más información? Consulta nuestra Política de envíos y reembolsos completa.

Autenticidad y garantía

  • Garantía genuina: Suministramos únicamente piezas de automatización industrial 100% originales, nuevas y selladas de fábrica .
  • Cobertura total: cada componente está respaldado por una garantía integral de 12 meses a partir de la fecha de compra.
  • Trazabilidad: Todos los productos se entregan con documentación original de fábrica y accesorios para un pleno cumplimiento industrial.

Soporte técnico y abastecimiento

  • Asistencia de expertos: Nuestro equipo técnico ofrece consulta gratuita para ayudarle a verificar la compatibilidad de los sistemas DCS y PLC.
  • Abastecimiento de piezas raras: nos especializamos en componentes obsoletos y difíciles de encontrar de Allen-Bradley, Siemens, ABB, HIMA y más.
  • Consultas al por mayor: contáctenos en pambo@5gplc.com para obtener precios por volumen o cotizaciones de proyectos personalizados.
Ver todos los detalles

The Schneider Electric 140DDO35300C is a high-density discrete output module designed for the Modicon Quantum automation series. It provides reliable switching capabilities for industrial control systems, offering 32 output points that are suitable for driving various field devices such as relays, solenoids, and indicator lamps.

Features

  • 32 discrete output points arranged in four isolated groups of eight channels each.
  • 24 VDC output voltage with a capacity of 0.5 A per channel.
  • Robust short-circuit and overload protection for enhanced system safety.
  • 500V isolation between field wiring and the backplane bus to ensure signal integrity.
  • Fast response time of 1 ms, suitable for time-critical automation tasks.

Applications

This module is engineered for use in Modicon Quantum PLC racks, serving demanding industrial environments such as manufacturing lines, process control systems, and infrastructure automation where high-density discrete output control is required.

Technical Specifications

Manufacturer Schneider Electric
Model 140DDO35300C
Series Modicon Quantum
Number of Points 32
Output Voltage 24 VDC
Output Current 0.5 A per channel
Group Current 4 A maximum per group
Isolation 500V (groups to backplane)
Response Time 1 ms
Protection Short circuit and overload

Installation Guidelines

  • Ensure the Quantum rack is powered down before inserting or removing the module to prevent electrical damage.
  • Verify that the module is fully seated in the rack slot and secured with the integrated locking mechanism.
  • Use appropriate shielded cabling for field connections to minimize electromagnetic interference (EMI).
  • Maintain proper ventilation within the control cabinet to ensure the module operates within its specified temperature range.
  • Follow standard ESD (Electrostatic Discharge) procedures when handling the module to protect internal components.

FAQ

What is the total current capacity per group for this module?

The 140DDO35300C supports a maximum current of 4 A per group of eight channels.

Does this module require external power for the outputs?

Yes, the module is designed to switch 24 VDC field power. Ensure the field power supply is correctly wired to the module terminals according to the technical documentation.
