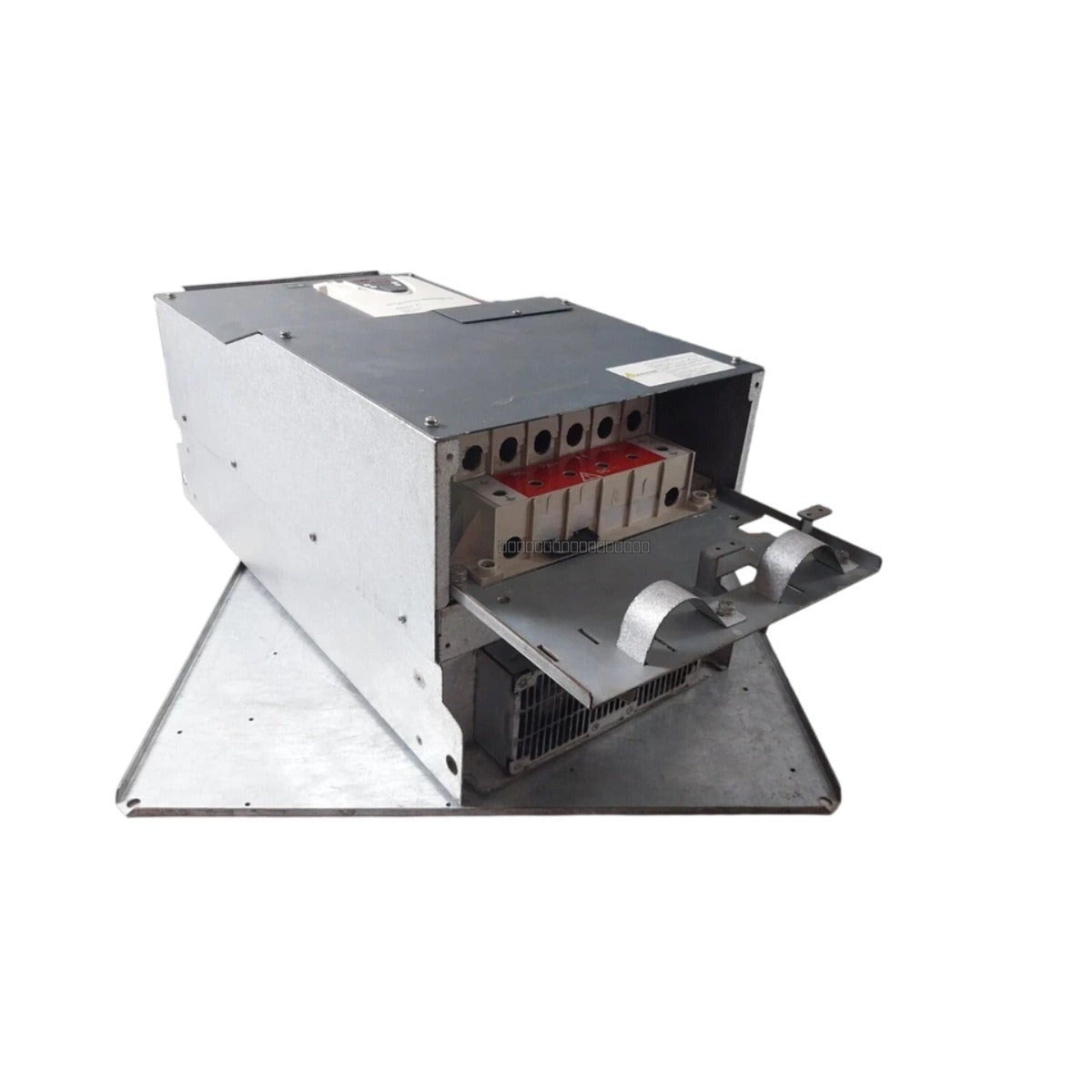

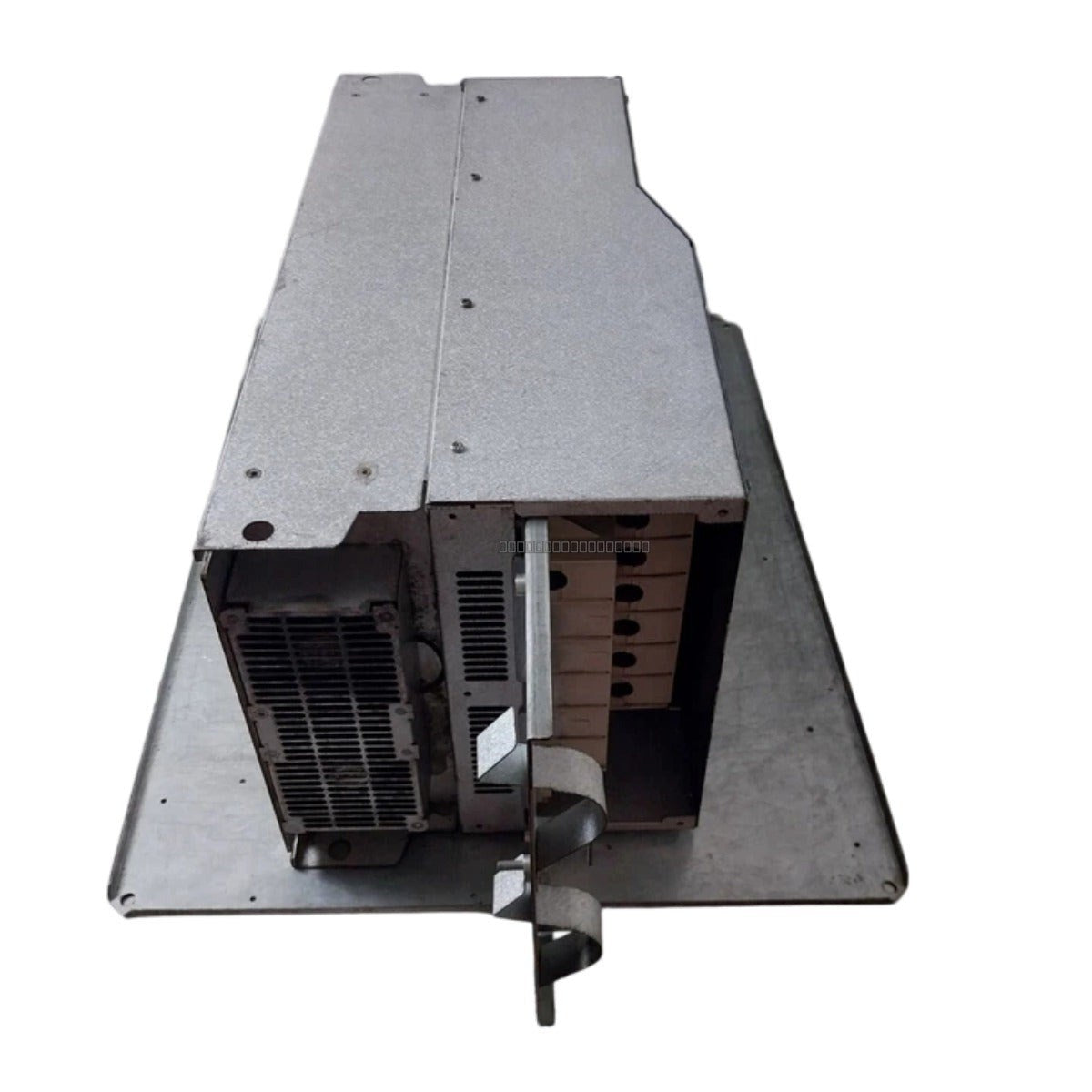

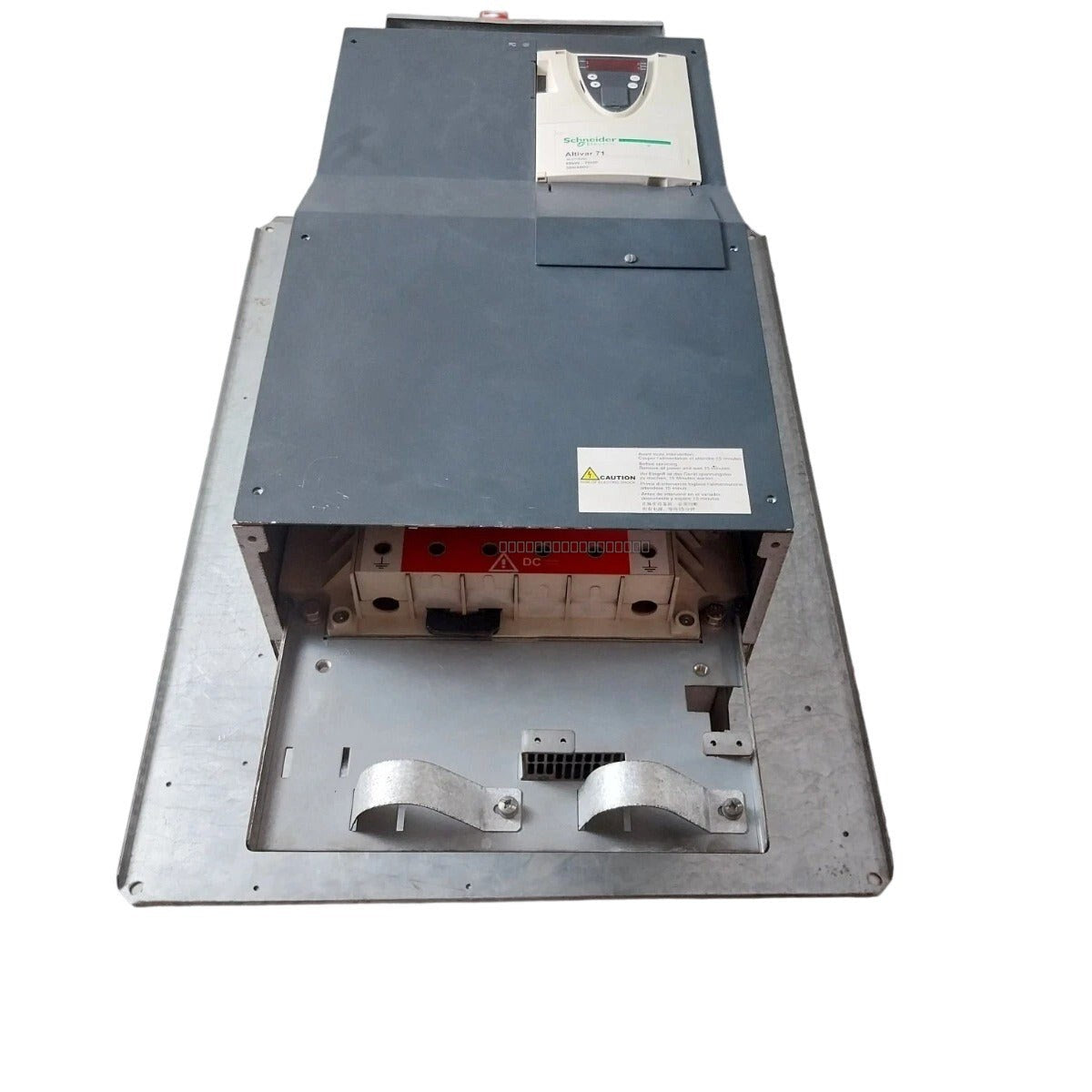

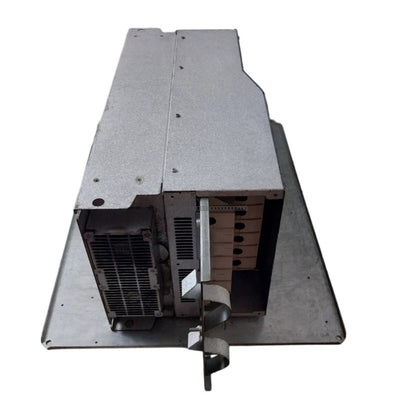

Schneider Electric ATV71HD55N4 Altivar 71 Variable Speed Drive

Schneider Electric ATV71HD55N4 Altivar 71 Variable Speed Drive

Description

The Schneider Electric ATV71HD55N4 is a high-performance variable speed drive from the Altivar 71 series, designed for demanding industrial motor control applications. This drive is rated for 55 kW (75...

29 la gente está viendo esto ahora mismo

Disponibilidad: Bajas existencias: quedan 4

SKU: ATV71HD55N4
Proveedora: Schneider Electric
tipo: Variable Speed Drive
Related Series:

Envíos y devoluciones

Entrega confiable a nivel mundial

  • Transportistas: Envíos a través de DHL, FedEx, UPS o USPS .
  • Envío: Los pedidos se procesan en 1-2 días hábiles y se envían dentro de 3-5 días hábiles .
  • Seguimiento: Detalles completos de seguimiento proporcionados por correo electrónico después del envío.

Garantía de devolución de dinero de 30 días

  • Garantía: período de devolución de 30 días para productos en stock y sellados de fábrica.
  • Condición: Los artículos deben estar sin abrir, sin usar y en su embalaje original.
  • Autenticidad: Garantizamos hardware 100% original y auténtico.

¿Necesitas más información? Consulta nuestra Política de envíos y reembolsos completa.

Autenticidad y garantía

  • Garantía genuina: Suministramos únicamente piezas de automatización industrial 100% originales, nuevas y selladas de fábrica .
  • Cobertura total: cada componente está respaldado por una garantía integral de 12 meses a partir de la fecha de compra.
  • Trazabilidad: Todos los productos se entregan con documentación original de fábrica y accesorios para un pleno cumplimiento industrial.

Soporte técnico y abastecimiento

  • Asistencia de expertos: Nuestro equipo técnico ofrece consulta gratuita para ayudarle a verificar la compatibilidad de los sistemas DCS y PLC.
  • Abastecimiento de piezas raras: nos especializamos en componentes obsoletos y difíciles de encontrar de Allen-Bradley, Siemens, ABB, HIMA y más.
  • Consultas al por mayor: contáctenos en pambo@5gplc.com para obtener precios por volumen o cotizaciones de proyectos personalizados.
Ver todos los detalles

Description

The Schneider Electric ATV71HD55N4 is a high-performance variable speed drive from the Altivar 71 series, designed for demanding industrial motor control applications. This drive is rated for 55 kW (75 HP) and is engineered to operate with 3-phase power supplies ranging from 380V to 480V. It features an integrated EMC filter and a graphic terminal for intuitive configuration and monitoring of drive parameters.

Features

  • Integrated EMC filter for electromagnetic compatibility.
  • Graphic terminal interface for advanced diagnostics and setup.
  • Wide output frequency range from 0.1 Hz to 500 Hz.
  • Designed for 3-phase network operation.
  • Robust power supply voltage tolerance (323V to 528V).

Technical Specifications

Product Model ATV71HD55N4
Power Rating 55 kW / 75 HP
Supply Voltage 380...480 V (-15% to +10%)
Network Phases 3-phase
Apparent Power 79 kVA at 380 V
Prospective Line Isc 22 kA
Output Frequency 0.1...500 Hz
Nominal Switching Frequency 2.5 kHz
Supply Frequency 50...60 Hz

Installation Guidelines

  • Ensure the drive is mounted in a vertical position to allow for proper heat dissipation.
  • Maintain adequate clearance around the unit for ventilation as specified in the installation manual.
  • Use shielded cables for motor connections to minimize EMI, ensuring the shield is properly grounded at both ends.
  • Verify that the supply voltage matches the drive input specifications before applying power.
  • Always disconnect and lock out power before performing any wiring or maintenance tasks.
  • Ensure the control cabinet is properly grounded to a common earth point to prevent ground loops.

FAQ

What is the primary application for the ATV71HD55N4?
This drive is intended for industrial motor control, particularly in applications requiring high torque and precise speed regulation, such as pumps, fans, and conveyor systems.

Does this drive include a control panel?
Yes, this model is equipped with a graphic terminal for local control and parameter monitoring.
