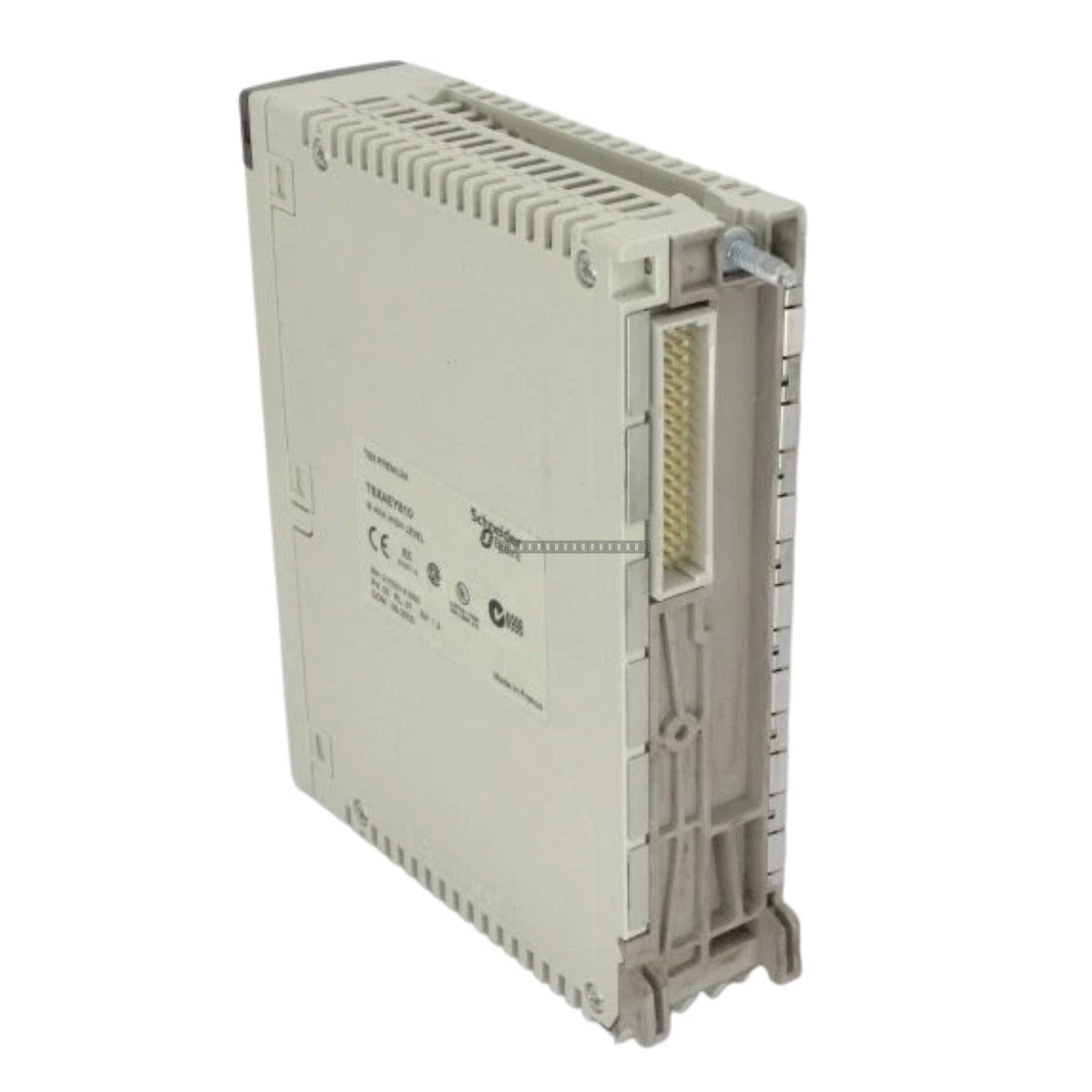

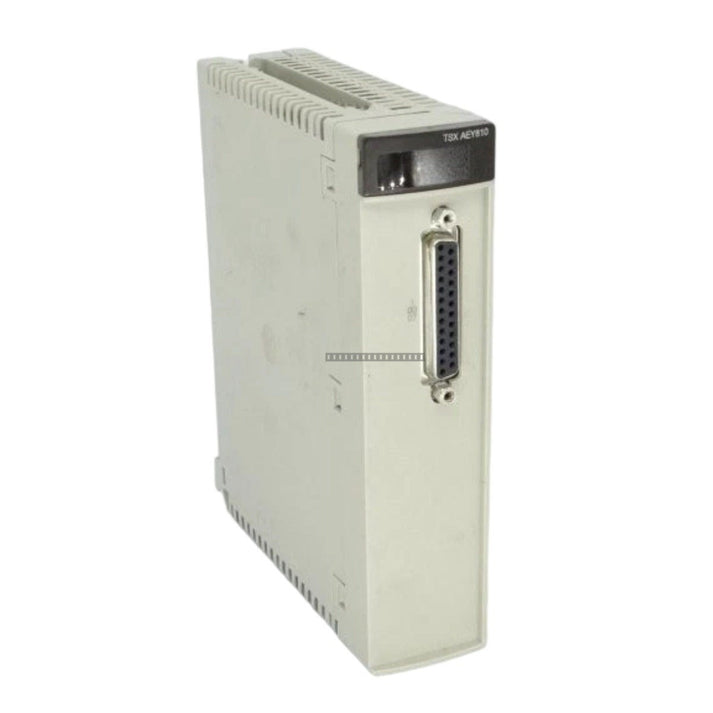

Schneider Electric TSXAEY810 Modicon Premium Analog Input Module

Schneider Electric TSXAEY810 Modicon Premium Analog Input Module

Description

The Schneider Electric TSXAEY810 is an analog input module designed for the Modicon Premium automation platform. This module provides 8 isolated low-level analog inputs, offering high-precision signal acquisition with 16-bit...

15 la gente está viendo esto ahora mismo

Disponibilidad: Bajas existencias: quedan 8

SKU: TSXAEY810
Proveedora: Schneider Electric
tipo: Analog Input Module
Related Series:

Envíos y devoluciones

Entrega confiable a nivel mundial

  • Transportistas: Envíos a través de DHL, FedEx, UPS o USPS .
  • Envío: Los pedidos se procesan en 1-2 días hábiles y se envían dentro de 3-5 días hábiles .
  • Seguimiento: Detalles completos de seguimiento proporcionados por correo electrónico después del envío.

Garantía de devolución de dinero de 30 días

  • Garantía: período de devolución de 30 días para productos en stock y sellados de fábrica.
  • Condición: Los artículos deben estar sin abrir, sin usar y en su embalaje original.
  • Autenticidad: Garantizamos hardware 100% original y auténtico.

¿Necesitas más información? Consulta nuestra Política de envíos y reembolsos completa.

Autenticidad y garantía

  • Garantía genuina: Suministramos únicamente piezas de automatización industrial 100% originales, nuevas y selladas de fábrica .
  • Cobertura total: cada componente está respaldado por una garantía integral de 12 meses a partir de la fecha de compra.
  • Trazabilidad: Todos los productos se entregan con documentación original de fábrica y accesorios para un pleno cumplimiento industrial.

Soporte técnico y abastecimiento

  • Asistencia de expertos: Nuestro equipo técnico ofrece consulta gratuita para ayudarle a verificar la compatibilidad de los sistemas DCS y PLC.
  • Abastecimiento de piezas raras: nos especializamos en componentes obsoletos y difíciles de encontrar de Allen-Bradley, Siemens, ABB, HIMA y más.
  • Consultas al por mayor: contáctenos en pambo@5gplc.com para obtener precios por volumen o cotizaciones de proyectos personalizados.
Ver todos los detalles

Description

The Schneider Electric TSXAEY810 is an analog input module designed for the Modicon Premium automation platform. This module provides 8 isolated low-level analog inputs, offering high-precision signal acquisition with 16-bit resolution. It is engineered for demanding industrial environments where signal isolation and accurate data conversion are critical for process control and monitoring.

Features

  • 8 low-level isolated analog input channels
  • 16-bit analog-to-digital conversion resolution
  • Channel-to-channel isolation rated at +/- 200 V
  • Nominal read cycle time of 29.7 ms
  • Optimized for integration within the Modicon Premium PLC architecture

Technical Specifications

Product Model TSXAEY810
Input Channels 8 (Low Level, Isolated)
Resolution 16 bits
Current Consumption 475 mA at 5 V DC
Isolation +/- 200 V between channels
Common Mode +/- 200 V
Nominal Read Cycle Time 29.7 ms

Installation Guidelines

  • Ensure the PLC rack power is disconnected before installing or removing the module.
  • Handle the module by its housing to prevent electrostatic discharge (ESD) damage to internal components.
  • Verify that the module is fully seated in the rack slot and the locking mechanism is engaged.
  • Use shielded twisted-pair cabling for analog signals to minimize electromagnetic interference (EMI).
  • Ensure proper grounding of the Modicon Premium rack system to maintain signal integrity and safety.
  • Maintain adequate ventilation around the rack to prevent overheating during operation.

FAQ

What is the primary function of the TSXAEY810?

The TSXAEY810 is an analog input module used to interface low-level analog signals with the Modicon Premium PLC system, converting them into digital data for processing.

Does this module require external power?

The module consumes 475 mA at 5 V DC, which is typically supplied directly through the Modicon Premium backplane once installed in the rack.

What is the isolation rating for this module?

The TSXAEY810 features an isolation rating of +/- 200 V between channels, providing protection against common-mode noise and potential ground loops in industrial instrumentation loops.
