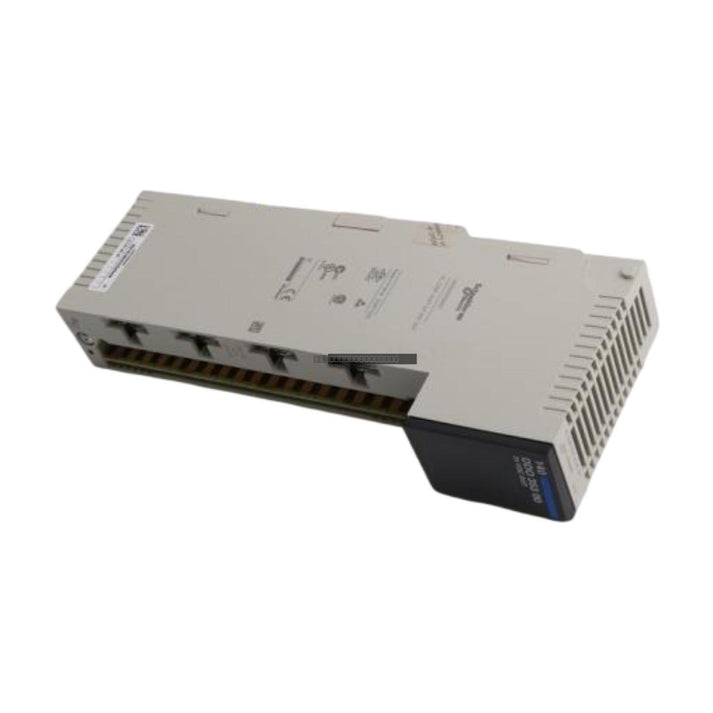

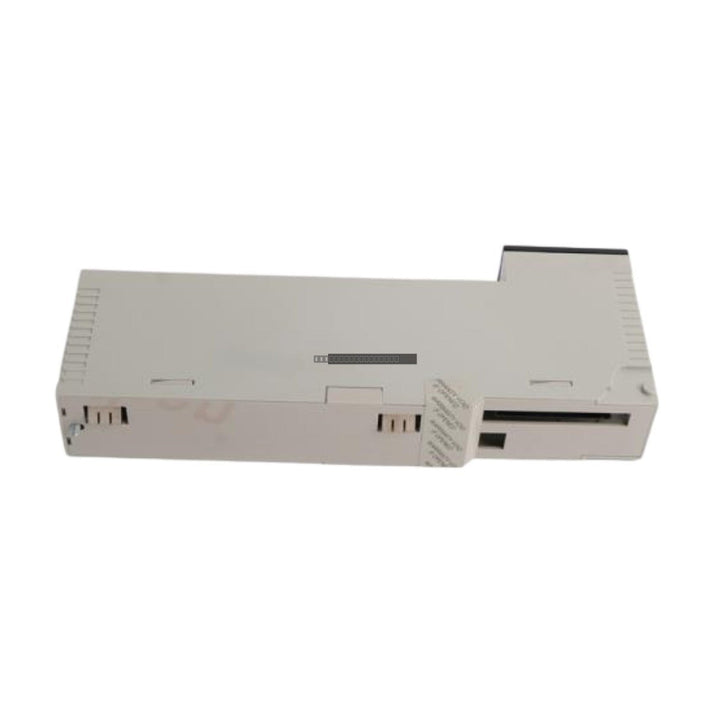

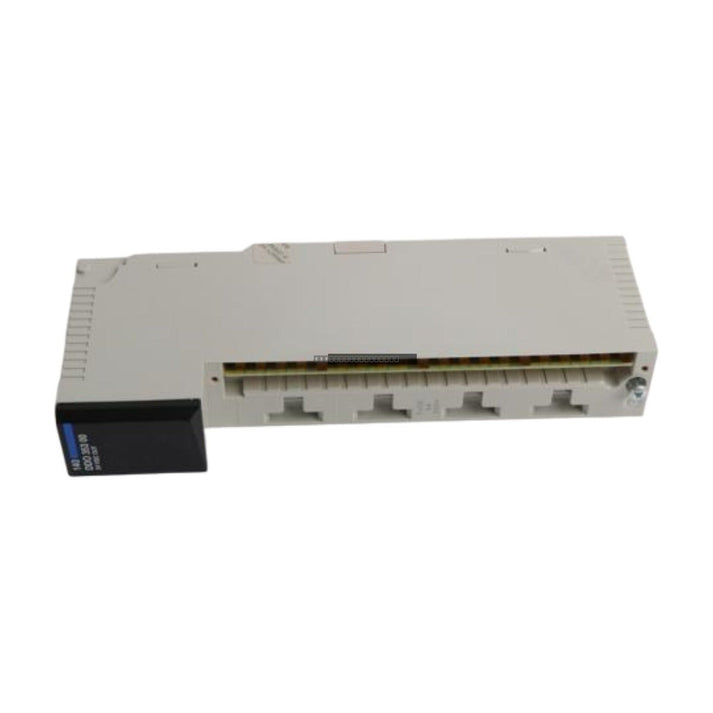

Schneider Electric 140DDO36400 Modicon Quantum DC Output Module

Schneider Electric 140DDO36400 Modicon Quantum DC Output Module

Description

The Schneider Electric 140DDO36400 is a high-density DC output module designed for the Modicon Quantum automation platform. This module provides reliable switching capabilities for industrial control applications, featuring 96 discrete...

24 la gente está viendo esto ahora mismo

Disponibilidad: En existencias

SKU: 140DDO36400
Proveedora: Schneider Electric
tipo: Digital Output Module
Related Series:

Envíos y devoluciones

Entrega confiable a nivel mundial

  • Transportistas: Envíos a través de DHL, FedEx, UPS o USPS .
  • Envío: Los pedidos se procesan en 1-2 días hábiles y se envían dentro de 3-5 días hábiles .
  • Seguimiento: Detalles completos de seguimiento proporcionados por correo electrónico después del envío.

Garantía de devolución de dinero de 30 días

  • Garantía: período de devolución de 30 días para productos en stock y sellados de fábrica.
  • Condición: Los artículos deben estar sin abrir, sin usar y en su embalaje original.
  • Autenticidad: Garantizamos hardware 100% original y auténtico.

¿Necesitas más información? Consulta nuestra Política de envíos y reembolsos completa.

Autenticidad y garantía

  • Garantía genuina: Suministramos únicamente piezas de automatización industrial 100% originales, nuevas y selladas de fábrica .
  • Cobertura total: cada componente está respaldado por una garantía integral de 12 meses a partir de la fecha de compra.
  • Trazabilidad: Todos los productos se entregan con documentación original de fábrica y accesorios para un pleno cumplimiento industrial.

Soporte técnico y abastecimiento

  • Asistencia de expertos: Nuestro equipo técnico ofrece consulta gratuita para ayudarle a verificar la compatibilidad de los sistemas DCS y PLC.
  • Abastecimiento de piezas raras: nos especializamos en componentes obsoletos y difíciles de encontrar de Allen-Bradley, Siemens, ABB, HIMA y más.
  • Consultas al por mayor: contáctenos en pambo@5gplc.com para obtener precios por volumen o cotizaciones de proyectos personalizados.
Ver todos los detalles

Description

The Schneider Electric 140DDO36400 is a high-density DC output module designed for the Modicon Quantum automation platform. This module provides reliable switching capabilities for industrial control applications, featuring 96 discrete output channels configured as source outputs. It is engineered to operate within a 24VDC control environment, ensuring seamless integration into existing Quantum I/O racks and distributed control architectures.

Features

  • 96 discrete DC output channels for high-density I/O requirements.
  • Source output configuration suitable for standard industrial load switching.
  • Designed for 24VDC nominal voltage operation.
  • Compatible with the Modicon Quantum backplane for rapid installation and modular expansion.
  • Robust construction for demanding industrial environments.

Applications

This output module is primarily utilized in large-scale industrial automation systems, including manufacturing process control, material handling systems, and power distribution monitoring. It is ideal for driving actuators, relays, and indicators that require a 24VDC source signal within a Quantum-based PLC architecture.

Technical Specifications

Product Model 140DDO36400
Alternative Part Number 140-DDO-364-00
Manufacturer Schneider Electric
Series Modicon Quantum
Output Type DC Source
Number of Channels 96
Voltage Rating 24VDC

Installation Guidelines

  • Ensure the Quantum rack is powered down before inserting or removing the module to prevent electrical damage or backplane faults.
  • Verify that the module is fully seated in the rack slot and secured with the integrated locking mechanisms.
  • Use appropriate shielded cabling to minimize electromagnetic interference (EMI) in high-noise industrial environments.
  • Maintain adequate ventilation around the rack to prevent thermal buildup, adhering to standard clearance requirements for the Quantum series.
  • Always verify polarity of the 24VDC supply before connecting field wiring to the terminal blocks.

FAQ

Is the 140DDO36400 compatible with all Quantum processors?
Yes, this module is designed for use within the standard Modicon Quantum I/O rack system and is compatible with the Quantum processor family.

What is the output configuration of this module?
The 140DDO36400 is a source-type output module, meaning it provides the positive voltage to the load.
