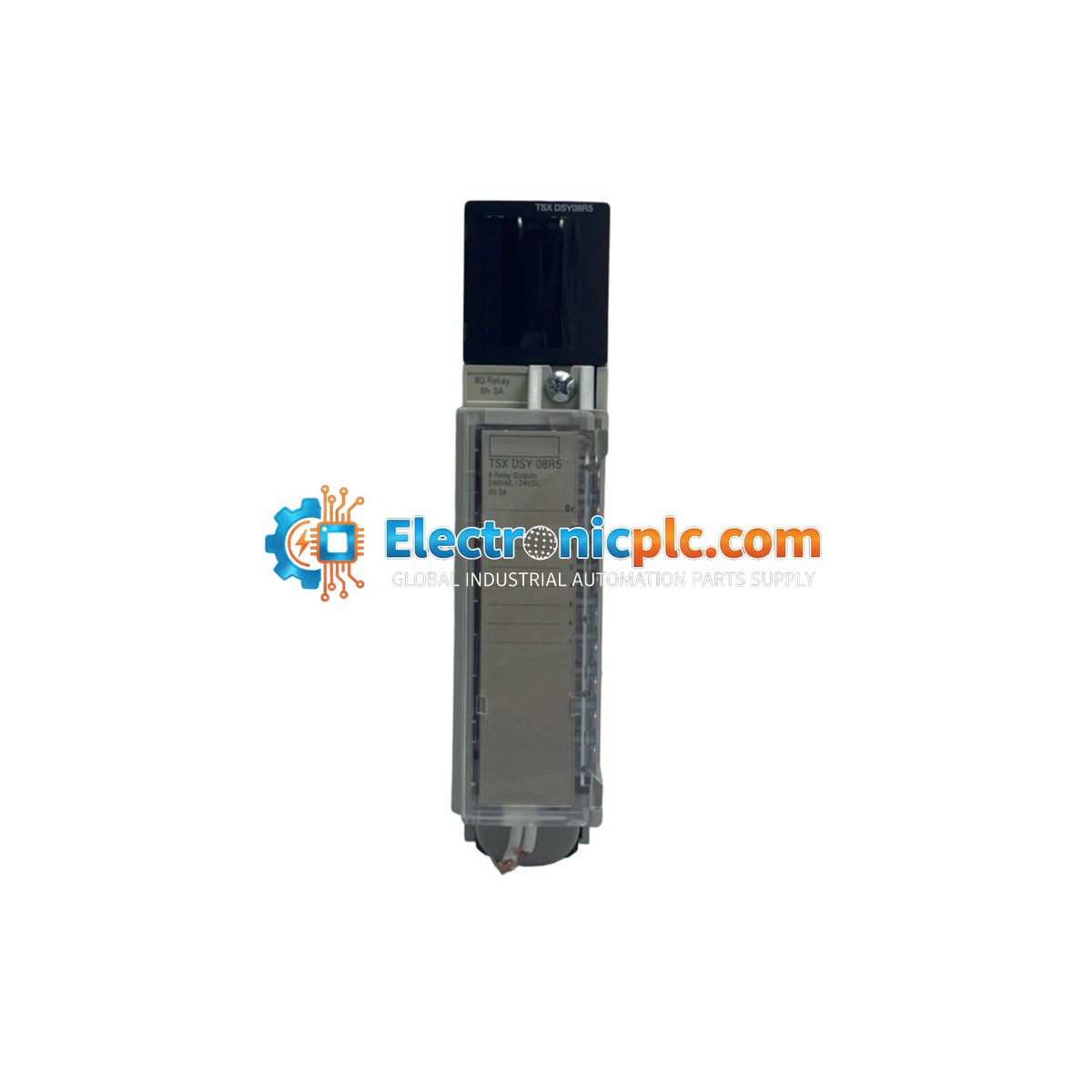

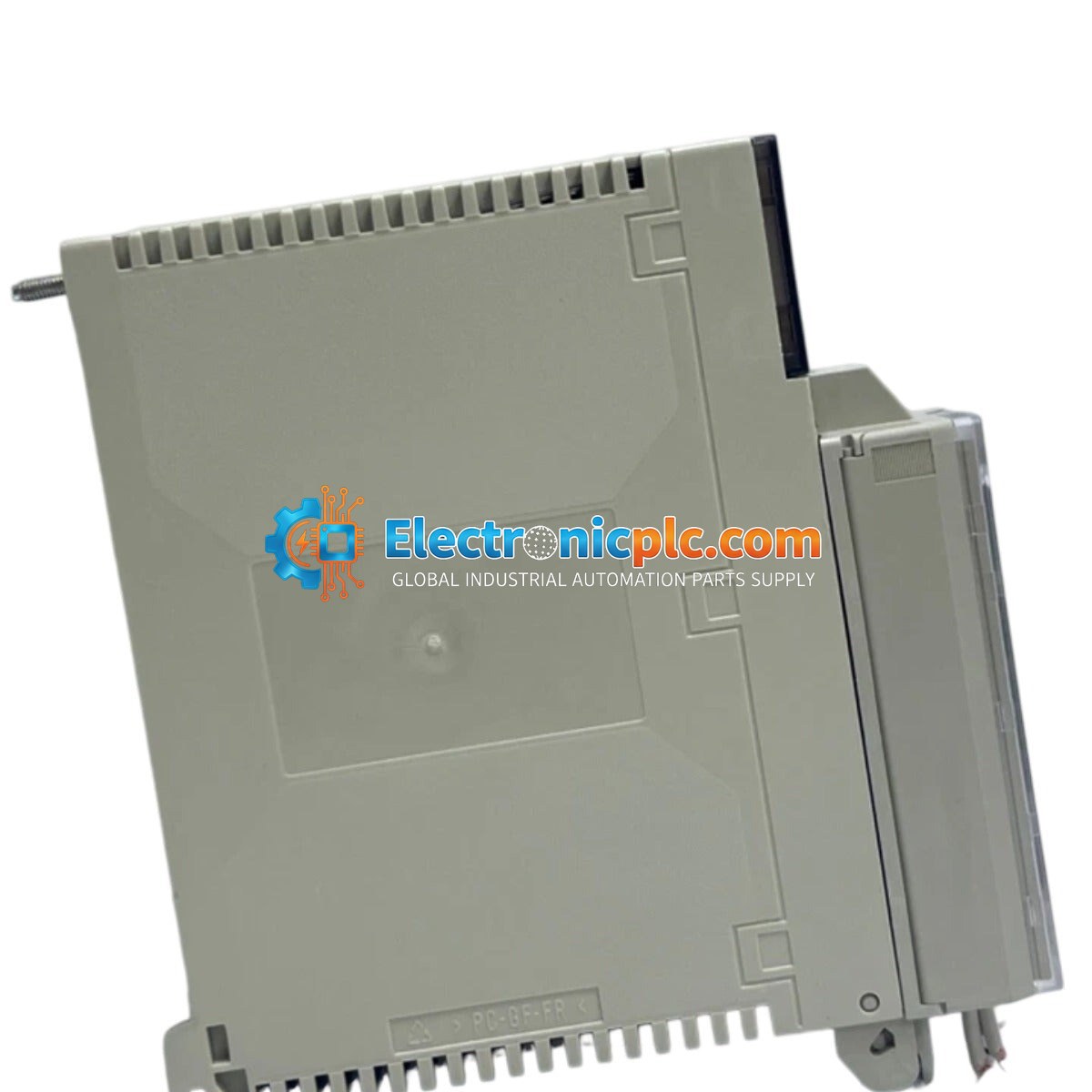

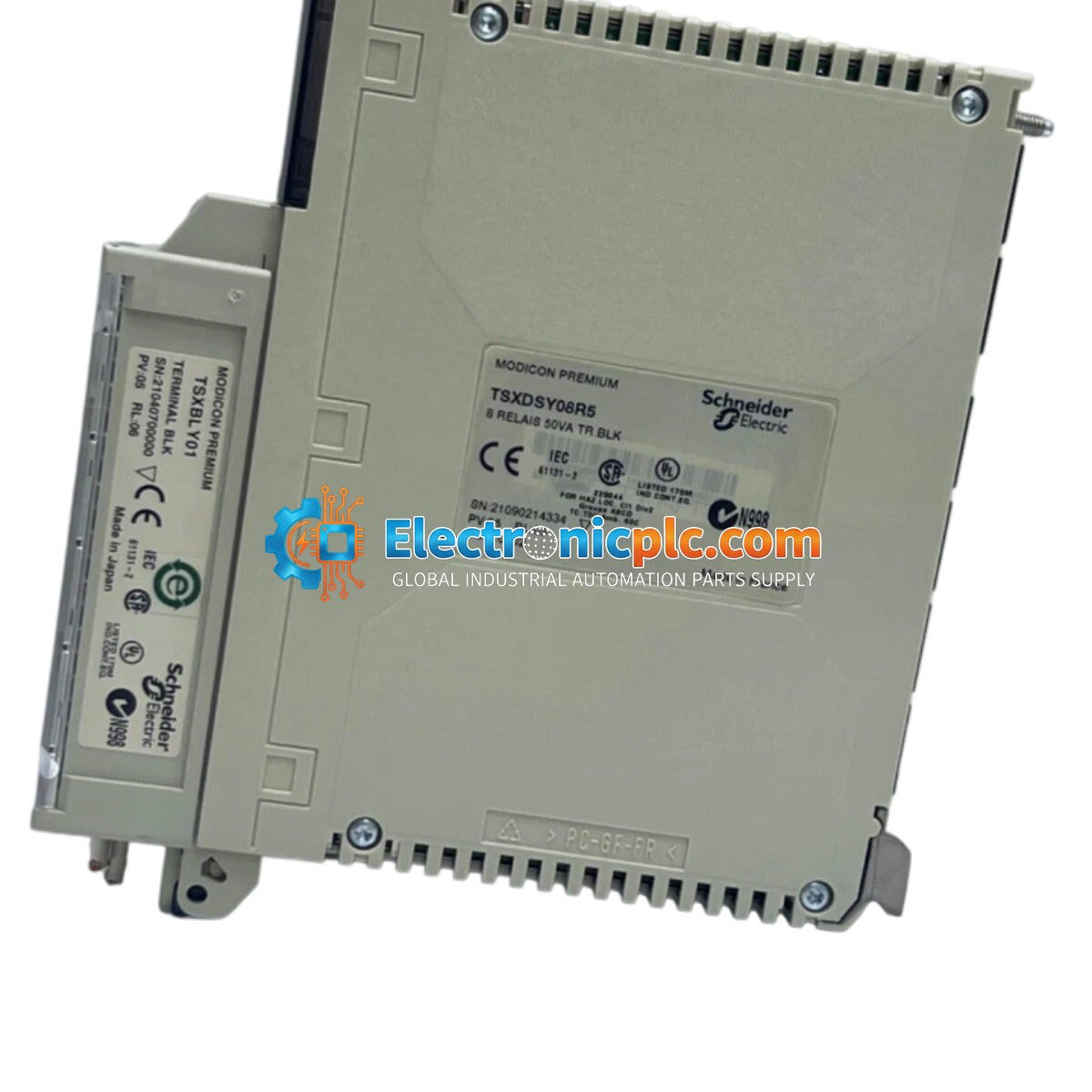

Schneider TSXDSY08R5 Modicon Discrete Output Module

Schneider TSXDSY08R5 Modicon Discrete Output Module

Description

The Schneider TSXDSY08R5 is a high-performance discrete output module engineered for the Modicon automation platform. This module provides 8 independent output channels, offering significant flexibility for industrial control systems requiring...

28 la gente está viendo esto ahora mismo

Disponibilidad: Bajas existencias: quedan 2

SKU: TSXDSY08R5
Proveedora: Schneider
tipo: Discrete Output Module
Related Series:

Envíos y devoluciones

Entrega confiable a nivel mundial

  • Transportistas: Envíos a través de DHL, FedEx, UPS o USPS .
  • Envío: Los pedidos se procesan en 1-2 días hábiles y se envían dentro de 3-5 días hábiles .
  • Seguimiento: Detalles completos de seguimiento proporcionados por correo electrónico después del envío.

Garantía de devolución de dinero de 30 días

  • Garantía: período de devolución de 30 días para productos en stock y sellados de fábrica.
  • Condición: Los artículos deben estar sin abrir, sin usar y en su embalaje original.
  • Autenticidad: Garantizamos hardware 100% original y auténtico.

¿Necesitas más información? Consulta nuestra Política de envíos y reembolsos completa.

Autenticidad y garantía

  • Garantía genuina: Suministramos únicamente piezas de automatización industrial 100% originales, nuevas y selladas de fábrica .
  • Cobertura total: cada componente está respaldado por una garantía integral de 12 meses a partir de la fecha de compra.
  • Trazabilidad: Todos los productos se entregan con documentación original de fábrica y accesorios para un pleno cumplimiento industrial.

Soporte técnico y abastecimiento

  • Asistencia de expertos: Nuestro equipo técnico ofrece consulta gratuita para ayudarle a verificar la compatibilidad de los sistemas DCS y PLC.
  • Abastecimiento de piezas raras: nos especializamos en componentes obsoletos y difíciles de encontrar de Allen-Bradley, Siemens, ABB, HIMA y más.
  • Consultas al por mayor: contáctenos en pambo@5gplc.com para obtener precios por volumen o cotizaciones de proyectos personalizados.
Ver todos los detalles

Description

The Schneider TSXDSY08R5 is a high-performance discrete output module engineered for the Modicon automation platform. This module provides 8 independent output channels, offering significant flexibility for industrial control systems requiring both DC and AC switching capabilities. Designed for reliability in demanding environments, it serves as a robust interface between the controller and field-level actuators.

Features

  • 8 discrete output channels with normally open (N/O) relay contacts.
  • Versatile voltage compatibility supporting 12-24 VDC and 24-240 VAC control circuits.
  • High current capacity of 3 Amps per output channel.
  • Integrated screw terminal blocks for secure and reliable field wiring.
  • Compact, DIN-rail mountable form factor for efficient cabinet space utilization.

Technical Specifications

Model TSXDSY08R5
Product Line Modicon
Number of Outputs 8
Output Type Discrete (N/O Relay)
Output Capacity 3 Amp
Voltage Range 12-24 VDC / 24-240 VAC
Mounting Type DIN Rail
Operating Temperature -25 to 70 degC
Protection Rating IP20
Humidity 5 to 95% (Non-condensing)

Installation Guidelines

  • Ensure the PLC rack or control system is powered down before installing or removing the module to prevent electrical damage.
  • Mount the module on a standard DIN rail, ensuring it is securely seated and locked in place.
  • Use appropriate wire gauges for the screw terminal blocks; ensure connections are tightened to the specified torque to prevent intermittent contact.
  • Maintain proper clearance around the module to allow for adequate ventilation and heat dissipation.
  • Route signal cables away from high-voltage power lines and sources of electromagnetic interference (EMI) to ensure signal integrity.
  • Follow standard ESD (Electrostatic Discharge) handling procedures when touching internal components or connectors.

FAQ

What is the replacement for this module?

The TSXDSY08R5 is commonly superseded by the BXMDRA0805 module.

Can this module handle AC loads?

Yes, this module supports a wide voltage range including 24-240 VAC, making it suitable for both AC and DC control applications.
