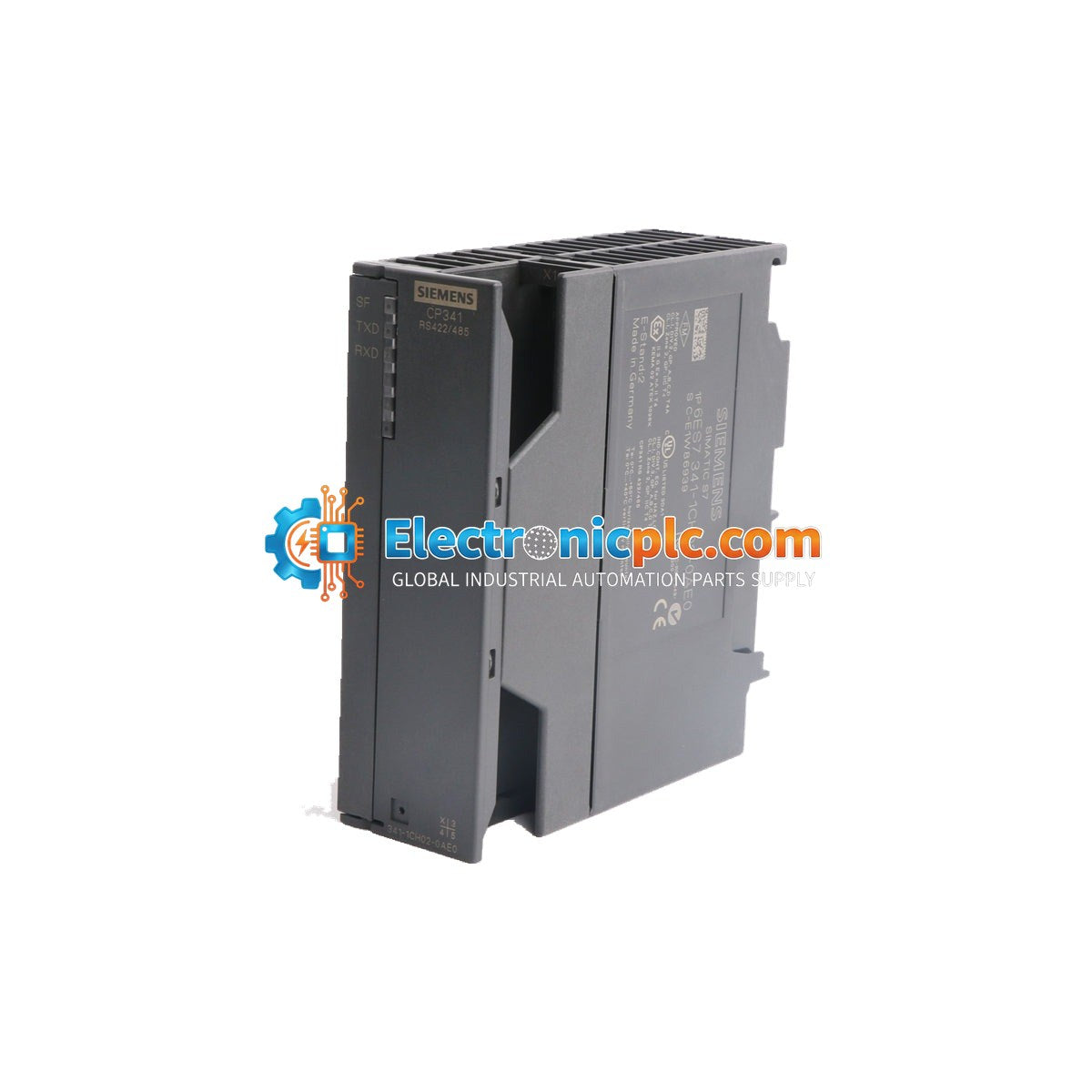

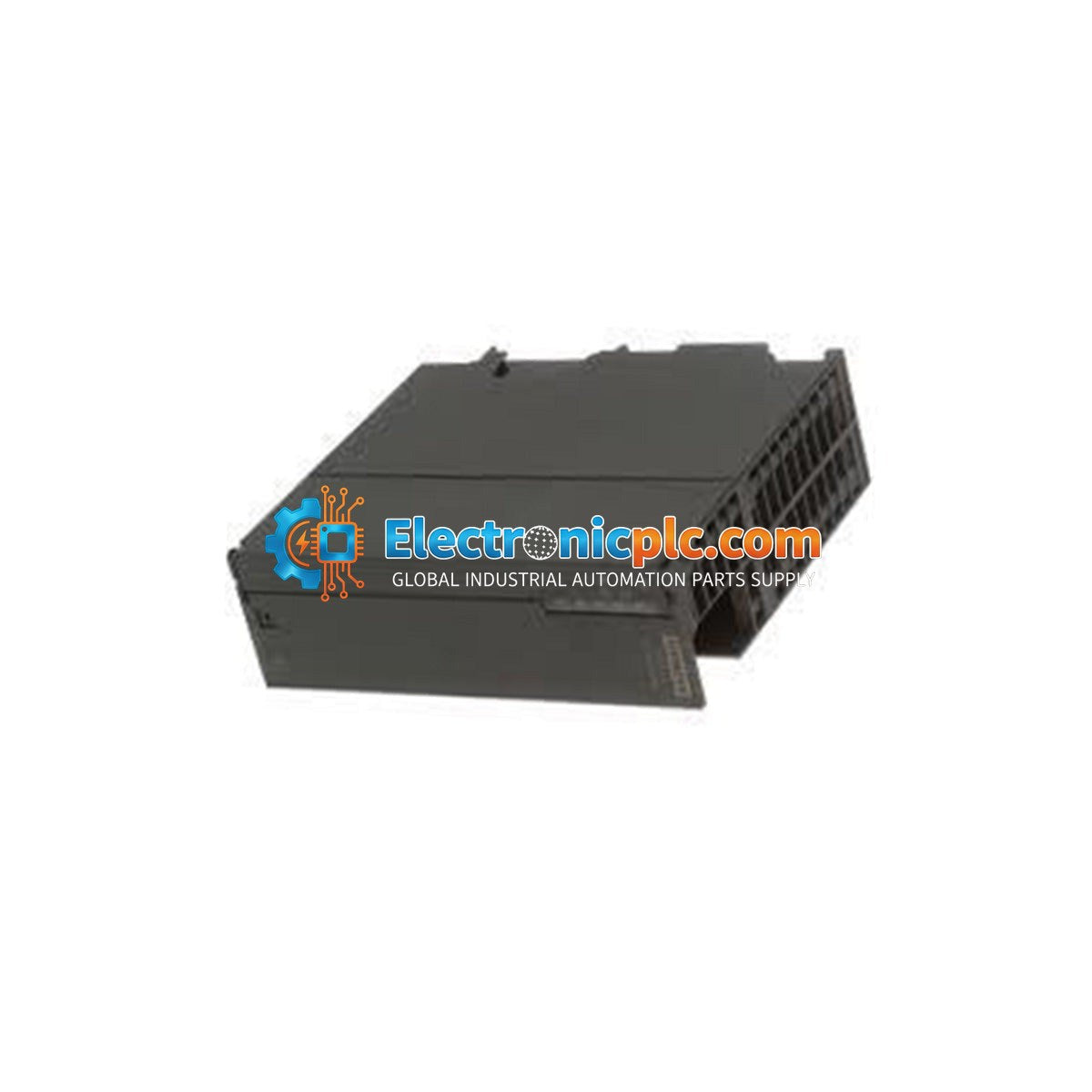

Siemens 6ES7341-1CH02-0AE0 SIMATIC S7-300 CP 341 Communications Processor

Siemens 6ES7341-1CH02-0AE0 SIMATIC S7-300 CP 341 Communications Processor

Description

The Siemens 6ES7341-1CH02-0AE0 (CP 341) is a specialized communication processor designed for the SIMATIC S7-300 PLC series. It provides a high-performance serial link for point-to-point communication, acting as a bridge...

23 la gente está viendo esto ahora mismo

Disponibilidad: Bajas existencias: quedan 5

SKU: 6ES7341-1CH02-0AE0
Proveedora: Siemens
tipo: Communications Processor
Related Series:

Envíos y devoluciones

Entrega confiable a nivel mundial

  • Transportistas: Envíos a través de DHL, FedEx, UPS o USPS .
  • Envío: Los pedidos se procesan en 1-2 días hábiles y se envían dentro de 3-5 días hábiles .
  • Seguimiento: Detalles completos de seguimiento proporcionados por correo electrónico después del envío.

Garantía de devolución de dinero de 30 días

  • Garantía: período de devolución de 30 días para productos en stock y sellados de fábrica.
  • Condición: Los artículos deben estar sin abrir, sin usar y en su embalaje original.
  • Autenticidad: Garantizamos hardware 100% original y auténtico.

¿Necesitas más información? Consulta nuestra Política de envíos y reembolsos completa.

Autenticidad y garantía

  • Garantía genuina: Suministramos únicamente piezas de automatización industrial 100% originales, nuevas y selladas de fábrica .
  • Cobertura total: cada componente está respaldado por una garantía integral de 12 meses a partir de la fecha de compra.
  • Trazabilidad: Todos los productos se entregan con documentación original de fábrica y accesorios para un pleno cumplimiento industrial.

Soporte técnico y abastecimiento

  • Asistencia de expertos: Nuestro equipo técnico ofrece consulta gratuita para ayudarle a verificar la compatibilidad de los sistemas DCS y PLC.
  • Abastecimiento de piezas raras: nos especializamos en componentes obsoletos y difíciles de encontrar de Allen-Bradley, Siemens, ABB, HIMA y más.
  • Consultas al por mayor: contáctenos en pambo@5gplc.com para obtener precios por volumen o cotizaciones de proyectos personalizados.
Ver todos los detalles

Description

The Siemens 6ES7341-1CH02-0AE0 (CP 341) is a specialized communication processor designed for the SIMATIC S7-300 PLC series. It provides a high-performance serial link for point-to-point communication, acting as a bridge between the S7-300 CPU and external peripheral devices such as printers, barcode readers, or third-party controllers. The module features an isolated RS422/485 (X.27) interface and supports standard protocols like ASCII and 3964(R), with the capability to support specialized protocols such as Modbus RTU via loadable drivers.

Features

  • Isolated RS422/485 (X.27) interface for robust communication
  • Supports loadable drivers for protocol flexibility (e.g., Modbus RTU)
  • High-speed data transmission up to 115.2 kbit/s
  • Integrated diagnostics for simplified troubleshooting
  • Seamless integration into TIA Portal and SIMATIC Manager environments
  • Galvanic isolation protects internal PLC circuitry from electrical interference

Applications

  • Point-to-point serial data exchange in automation systems
  • Integration of third-party devices into S7-300 architectures
  • Data logging and reporting via serial printers or external terminals
  • Barcode scanning and identification systems in manufacturing

Technical Specifications

Product Model 6ES7341-1CH02-0AE0
Interface Type RS 422 / 485 (X.27)
Supply Voltage 24 V DC
Transmission Rate Up to 115.2 kbit/s
Power Loss (typ) 1.6 W
Power Loss (max) 2.4 W
Operating Temperature 0 degC to 60 degC
Storage Temperature -40 degC to 70 degC

Installation Guidelines

  • Ensure the S7-300 CPU is powered down before inserting or removing the CP 341 module from the rack.
  • Mount the module on the standard S7-300 DIN rail and secure it using the integrated locking mechanism.
  • Use shielded twisted-pair cabling for RS422/485 connections to minimize EMI in industrial environments.
  • Ensure proper grounding of the cable shield at the connector housing to prevent ground loops.
  • Configure the module via the hardware configuration tool in STEP 7 or TIA Portal; ensure the correct driver is loaded for the intended protocol.
  • Verify that the 24V DC power supply is stable and within the specified operating range.

FAQ

What is the maximum input current for this module?

The CP 341 has a maximum input current of 100 mA from the L+ supply.

What is the minimum transmission rate supported?

The module supports a minimum transmission rate of 0.3 kbit/s.

How many communication interfaces are provided?

The module features 1 isolated serial communication interface.
