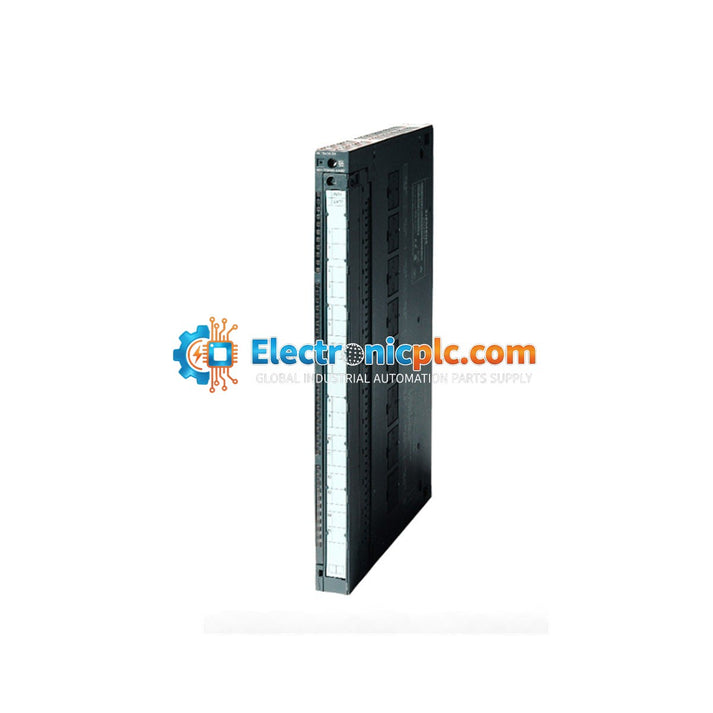

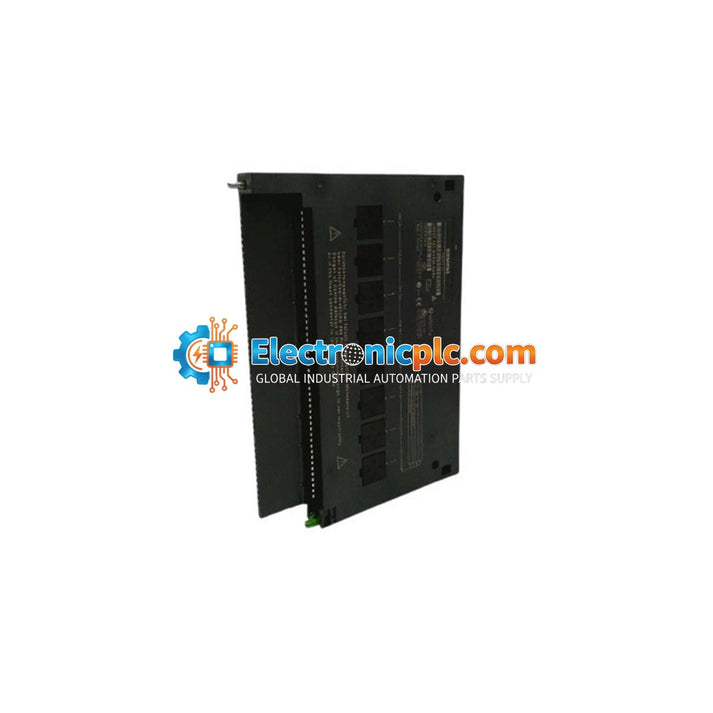

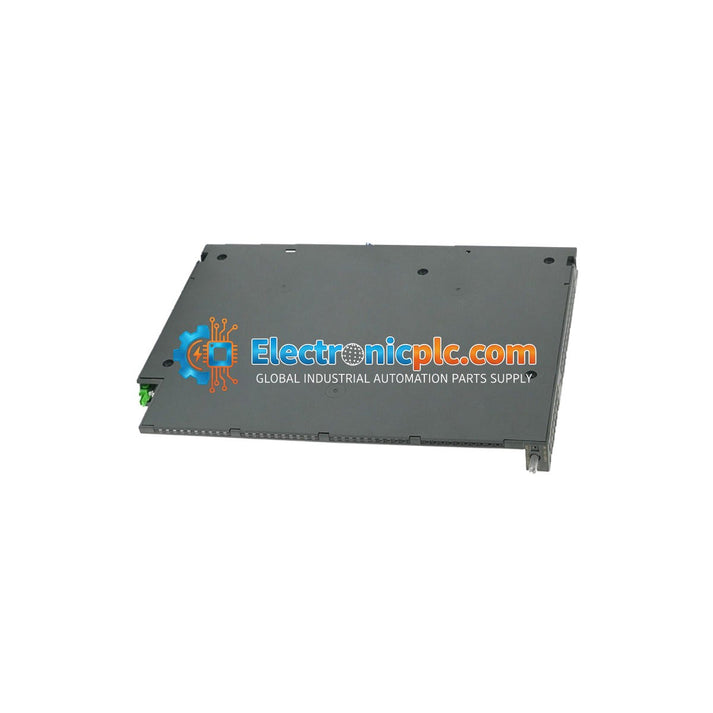

Siemens 6ES7431-0HH00-0AB0 SIMATIC S7-400 Analog Input Module

Siemens 6ES7431-0HH00-0AB0 SIMATIC S7-400 Analog Input Module

Description

The Siemens 6ES7431-0HH00-0AB0 (SM 431) is a 16-channel analog input module engineered for the SIMATIC S7-400 automation system. This non-isolated module provides 13-bit resolution for converting analog process signals into...

21 la gente está viendo esto ahora mismo

Disponibilidad: Bajas existencias: quedan 1

SKU: 6ES7431-0HH00-0AB0
Proveedora: Siemens
tipo: Analog Input Module
Related Series:

Envíos y devoluciones

Entrega confiable a nivel mundial

  • Transportistas: Envíos a través de DHL, FedEx, UPS o USPS .
  • Envío: Los pedidos se procesan en 1-2 días hábiles y se envían dentro de 3-5 días hábiles .
  • Seguimiento: Detalles completos de seguimiento proporcionados por correo electrónico después del envío.

Garantía de devolución de dinero de 30 días

  • Garantía: período de devolución de 30 días para productos en stock y sellados de fábrica.
  • Condición: Los artículos deben estar sin abrir, sin usar y en su embalaje original.
  • Autenticidad: Garantizamos hardware 100% original y auténtico.

¿Necesitas más información? Consulta nuestra Política de envíos y reembolsos completa.

Autenticidad y garantía

  • Garantía genuina: Suministramos únicamente piezas de automatización industrial 100% originales, nuevas y selladas de fábrica .
  • Cobertura total: cada componente está respaldado por una garantía integral de 12 meses a partir de la fecha de compra.
  • Trazabilidad: Todos los productos se entregan con documentación original de fábrica y accesorios para un pleno cumplimiento industrial.

Soporte técnico y abastecimiento

  • Asistencia de expertos: Nuestro equipo técnico ofrece consulta gratuita para ayudarle a verificar la compatibilidad de los sistemas DCS y PLC.
  • Abastecimiento de piezas raras: nos especializamos en componentes obsoletos y difíciles de encontrar de Allen-Bradley, Siemens, ABB, HIMA y más.
  • Consultas al por mayor: contáctenos en pambo@5gplc.com para obtener precios por volumen o cotizaciones de proyectos personalizados.
Ver todos los detalles

Description

The Siemens 6ES7431-0HH00-0AB0 (SM 431) is a 16-channel analog input module engineered for the SIMATIC S7-400 automation system. This non-isolated module provides 13-bit resolution for converting analog process signals into digital values, facilitating precise industrial control. It supports various signal types including +/-10 V, +/-20 mA, and 4-20 mA, with a conversion time of 20 ms.

Features

  • 16 analog inputs, non-isolated
  • 13-bit resolution for high-precision signal conversion
  • Supports voltage (U), current (2-wire/4-wire), and resistance measurement
  • Integrated short-circuit protection for transducer supply (approx. 60 mA per channel pair)
  • Parameterizable interrupts for immediate CPU response to process events
  • Standard S7-400 diagnostic framework support

Applications

  • Oil and Gas: Centralized monitoring of pressure, level, and flow in refineries and pipeline stations.
  • Power Generation: Auxiliary control systems for power plants and electrical substations.
  • Steel and Metallurgy: Sensor monitoring for blast furnaces and continuous rolling units.
  • Chemical and Pharmaceutical: Process parameter monitoring for reaction vessels and distillation towers.

Technical Specifications

Product Model 6ES7431-0HH00-0AB0
Module Type Analog Input (SM 431)
Channels 16
Resolution 13-bit
Conversion Time 20 ms
Rated Voltage (DC) 24 V
Current Consumption (Backplane) 100 mA (5 V DC)
Current Consumption (Load L+) 400 mA max
Power Loss (typ.) 2 W
Isolation (Type Test) 500 V AC / 707 V DC

Installation Guidelines

  • Ensure the S7-400 rack power is disconnected before installing or removing the module to prevent electrical damage.
  • The module must be seated securely in the backplane slot; ensure the front connector is fully engaged and locked.
  • Use shielded cables for all analog signal wiring to minimize electromagnetic interference (EMI).
  • Route signal cables separately from high-voltage power lines and motor control cabling.
  • Ensure proper grounding of the cable shields at the entry point or as specified by the S7-400 system grounding requirements.
  • Handle with standard ESD precautions to protect sensitive electronic components.

FAQs

What is the 6ES7431-0HH00-0AB0?

The Siemens 6ES7431-0HH00-0AB0 is a SIMATIC S7-400 analog input module, specifically the SM 431; AI 16 x 13 Bit.

What measurement methods does this module support?

The module can be configured for voltage (U), current (two-wire and four-wire transmitters), and resistance (four-core connection) measurements.

Does this module provide diagnostic feedback?

Yes, it supports standard diagnostic functions for analog modules to detect and report internal errors and field device health.
