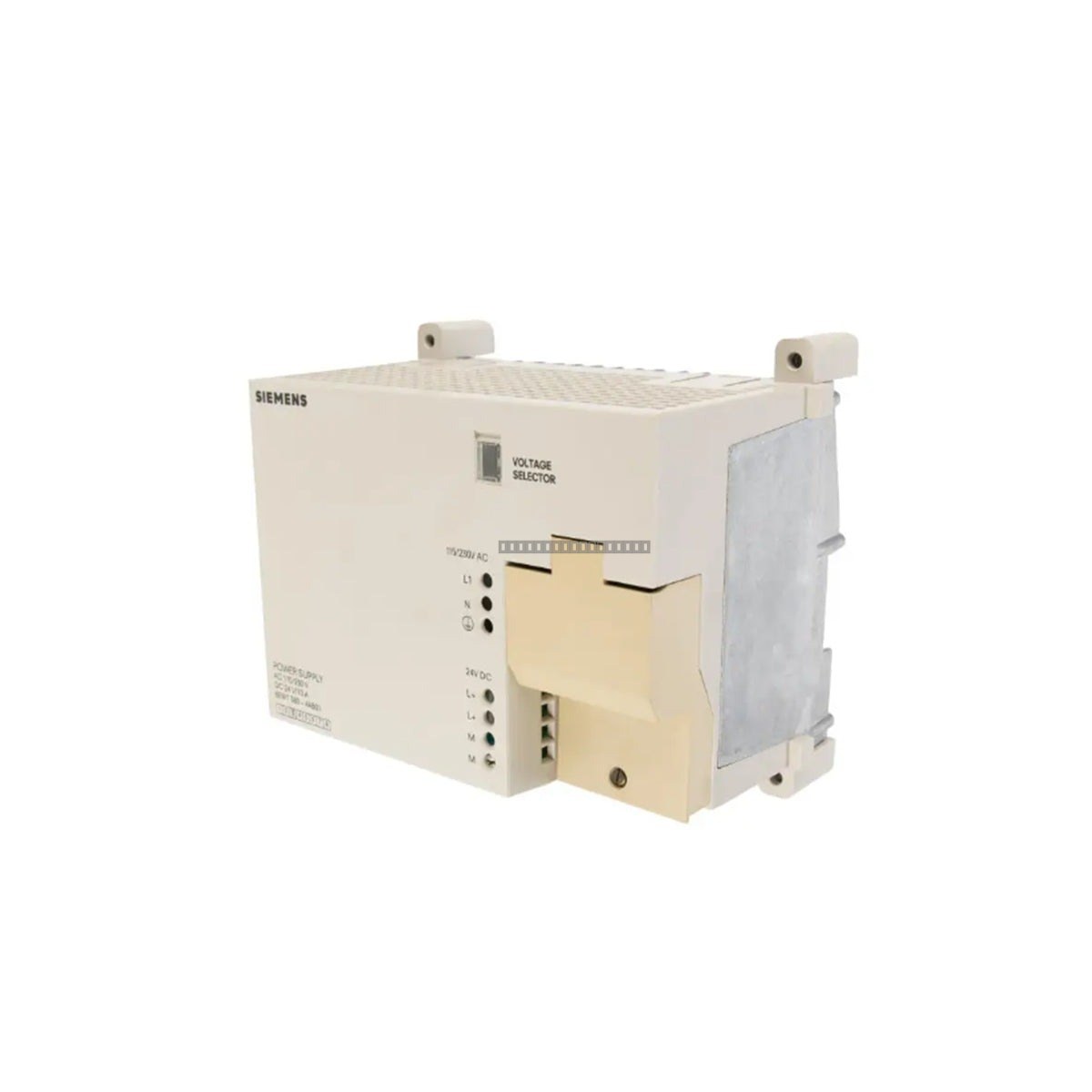

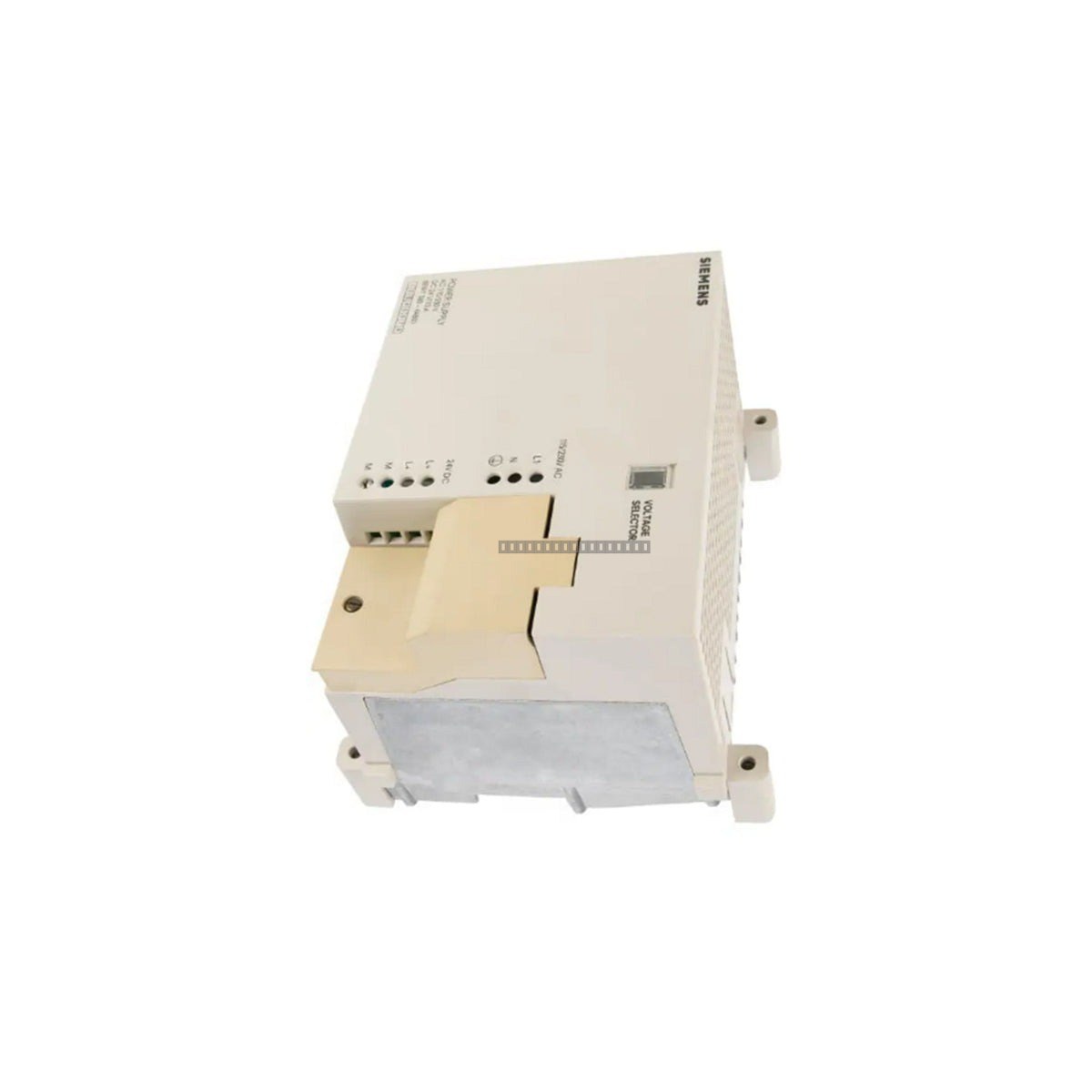

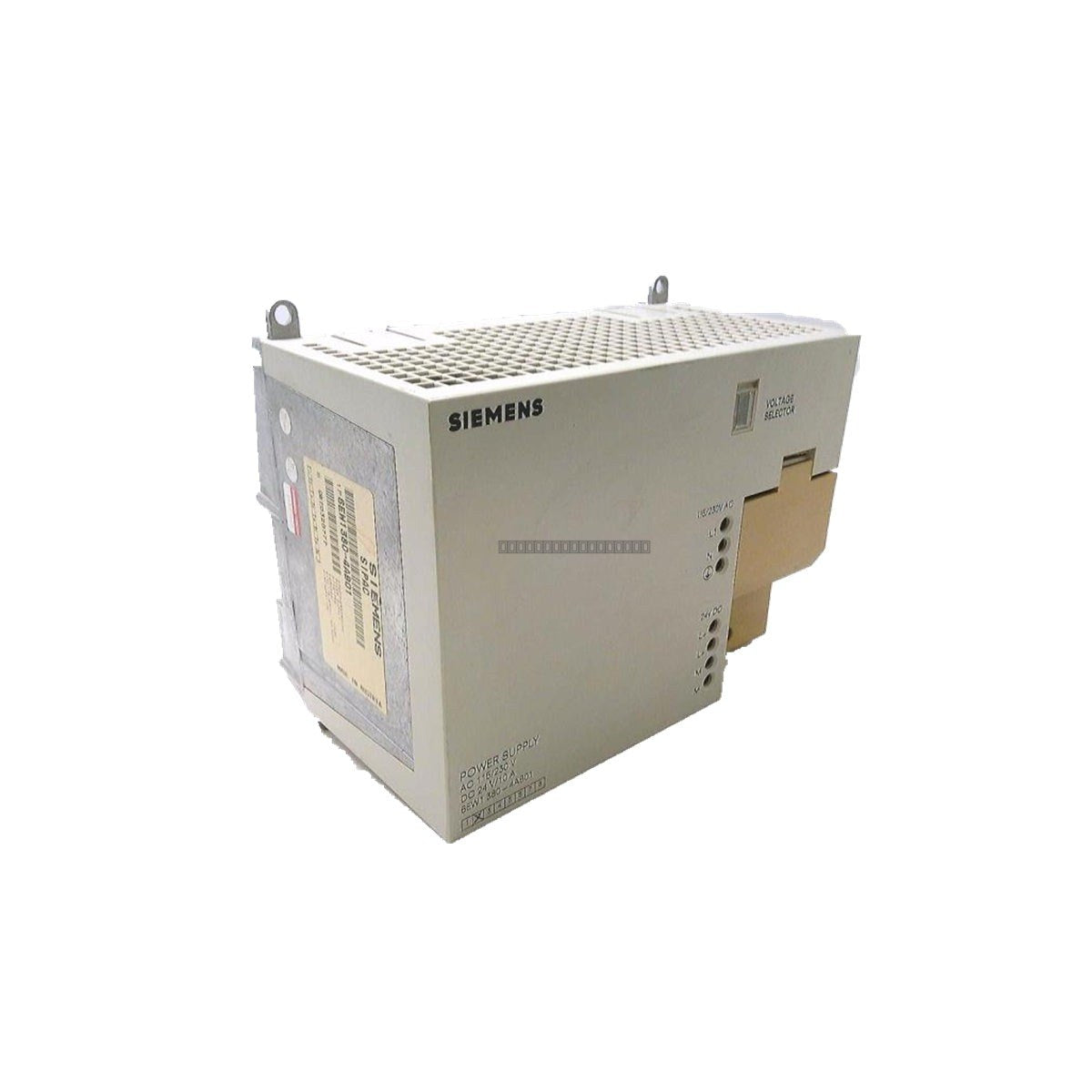

Siemens 6EW1380-4AB01 Simatic S5 Power Supply Module

Siemens 6EW1380-4AB01 Simatic S5 Power Supply Module

Description

The Siemens 6EW1380-4AB01 is a regulated power supply module designed for the Simatic S5-090, S5-095, and S5-100 controller systems. This unit provides stabilized 24 VDC output from single-phase AC line...

25 la gente está viendo esto ahora mismo

Disponibilidad: Bajas existencias: quedan 2

SKU: 6ES5252-5EA11
Proveedora: Siemens
tipo: Power Supply Module
Related Series:

Envíos y devoluciones

Entrega confiable a nivel mundial

  • Transportistas: Envíos a través de DHL, FedEx, UPS o USPS .
  • Envío: Los pedidos se procesan en 1-2 días hábiles y se envían dentro de 3-5 días hábiles .
  • Seguimiento: Detalles completos de seguimiento proporcionados por correo electrónico después del envío.

Garantía de devolución de dinero de 30 días

  • Garantía: período de devolución de 30 días para productos en stock y sellados de fábrica.
  • Condición: Los artículos deben estar sin abrir, sin usar y en su embalaje original.
  • Autenticidad: Garantizamos hardware 100% original y auténtico.

¿Necesitas más información? Consulta nuestra Política de envíos y reembolsos completa.

Autenticidad y garantía

  • Garantía genuina: Suministramos únicamente piezas de automatización industrial 100% originales, nuevas y selladas de fábrica .
  • Cobertura total: cada componente está respaldado por una garantía integral de 12 meses a partir de la fecha de compra.
  • Trazabilidad: Todos los productos se entregan con documentación original de fábrica y accesorios para un pleno cumplimiento industrial.

Soporte técnico y abastecimiento

  • Asistencia de expertos: Nuestro equipo técnico ofrece consulta gratuita para ayudarle a verificar la compatibilidad de los sistemas DCS y PLC.
  • Abastecimiento de piezas raras: nos especializamos en componentes obsoletos y difíciles de encontrar de Allen-Bradley, Siemens, ABB, HIMA y más.
  • Consultas al por mayor: contáctenos en pambo@5gplc.com para obtener precios por volumen o cotizaciones de proyectos personalizados.
Ver todos los detalles

Description

The Siemens 6EW1380-4AB01 is a regulated power supply module designed for the Simatic S5-090, S5-095, and S5-100 controller systems. This unit provides stabilized 24 VDC output from single-phase AC line inputs, ensuring reliable operation for processing logic units, communication buses, and field-side sensors. It is engineered to isolate downstream logic circuits from line voltage surges and frequency fluctuations, featuring integrated overcurrent protection to maintain system stability during load shifts.

Features

  • Switched-mode power converter with dual-range input configuration (115/230 VAC).
  • Galvanic separation between primary high-voltage input and secondary 24 VDC output.
  • Integrated thermal overload protection and short-circuit current limiting.
  • 10 A continuous output capacity.
  • Status monitoring capabilities for integration with PLC backplane diagnostics.
  • Natural convection cooling via slotted aluminum chassis.

Applications

This power supply is utilized in industrial automation environments including material handling systems, automotive assembly lines, and water utility networks where consistent 24 VDC power is required for S5 series peripheral stations.

Technical Specifications

Model 6EW1380-4AB01
Input Configuration Single-Phase (1 Phase)
Input Voltage 115 VAC / 230 VAC (Selectable)
Line Frequency 50 Hz / 60 Hz
Output Voltage 24 VDC
Continuous Load 10 A
Operating Temperature 0 to 60 deg C
Storage Temperature -40 to 85 deg C
Efficiency >80% at full load

Installation Guidelines

  • Voltage Selection: Verify the internal input voltage selection bridge matches the supply voltage (115 VAC or 230 VAC) before applying power to prevent damage.
  • Mounting: Install the module vertically on support frames. Maintain a minimum of 50 mm clearance above and below the unit to ensure adequate convective airflow.
  • Grounding: Connect the primary PE terminal to the cabinet common ground plane using a low-impedance conductor to manage noise transients and leakage currents.
  • Safety: Always disconnect primary power before performing maintenance or wiring changes.

FAQ

Is this power supply compatible with all S5 series controllers?

This module is specifically designed for the Simatic S5-090, S5-095, and S5-100 controller sub-tiers. Please verify your specific rack configuration before installation.

What is the primary cooling method?

The unit utilizes natural convection cooling. It is critical to keep the slotted chassis clear of obstructions to maintain proper airflow and prevent overheating.
